Μηχανή κοπής σωλήνων και κιβωτίων

XQG

Μηχανή κοπής σωλήνων και κιβωτίωνs

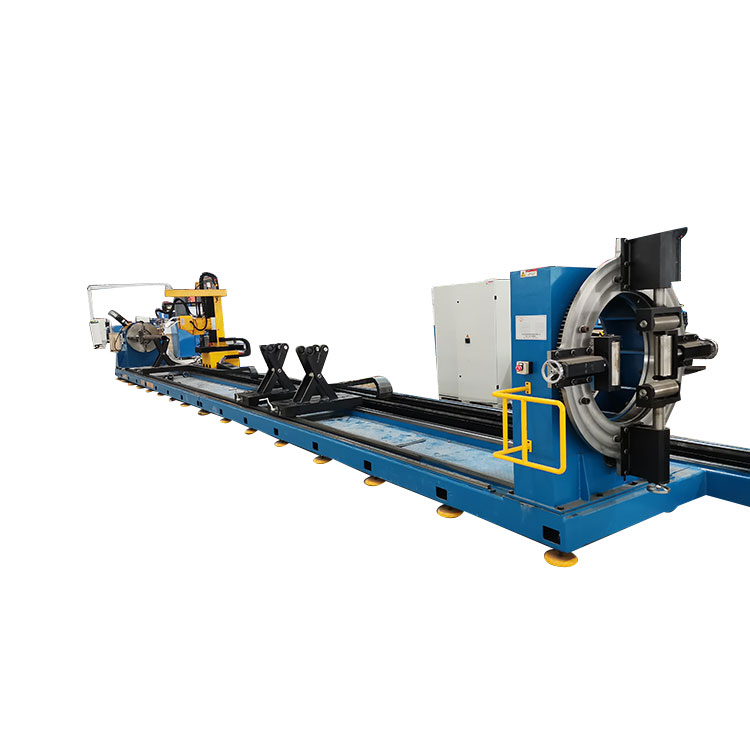

Για όλα ταΜηχανή κοπής σωλήνων και κιβωτίωνΑυτά που κατασκευάζονται από την JINFENG WELDCUT θα παραδοθούν στον τελικό χρήστη με 2 χρόνια εγγύηση, και τα οποία είναι εξοπλισμένα με τσοκ για να συσφίγγει τον στρογγυλό σωλήνα, τον σωλήνα κουτιού και την περιστροφή του σωλήνα κατά την κοπή, στηρίγματα για τον σωλήνα. Ο φακός κοπής πλάσματος και ο φακός κοπής με φλόγα οξυγόνου είναι τοποθετημένοι στον κινούμενο φορέα που μπορεί να κινείται κατά μήκος του σωλήνα. Το μηχάνημα υποστηρίζει όλες τις διεπαφές CAD-CAM ως επιλογές. Το XQGΜηχανή κοπής σωλήνων και κιβωτίωνs είναι η πιο προηγμένη θερμική κοπτική μηχανή για σωλήνες για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικές βιομηχανίες.

Προδιαγραφές

Υποστήριξη κοπής Plasma, σήμανση πλάσματος, λογισμικό CAD-CAM

Χαρακτηριστικό και Εφαρμογή

1.Το XQGΜηχανή κοπής σωλήνων και κιβωτίωνΜπορεί να προσφέρει υψηλής ποιότητας λοξοτομή, κοπή οπών, κάθετη κοπή για να μειώσει τις εργασίες μάζας στο επόμενο και να διευκολύνει τη σύνδεση συγκόλλησης στην επόμενη διαδικασία.

2. Το μηχάνημα κοπής σωλήνων μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να επιτρέπει τον απομακρυσμένο έλεγχο μέσω της προβολής ομάδας για τους μηχανικούς από τον κατασκευαστή να πραγματοποιούν εύκολα την απομακρυσμένη διάγνωση για να λύσουν τα προβλήματα μέσω Διαδικτύου χωρίς να στείλουν μηχανικούς στο χώρο εργασίας.

3.Το λογισμικό CNC υποστηρίζει τη λειτουργία κοπής και τον χειροκίνητο προγραμματισμό εξαρτημάτων με βάση τις μακροεντολές που είναι ενσωματωμένες στο CNC. Το CNC διαθέτει διεπαφή εισαγωγής για το αρχείο δεδομένων που εξάγεται από το λογισμικό σχεδιασμού TEKLA.

4.Αυτό το XQGΜηχανή κοπής σωλήνων και κιβωτίωνχρησιμοποιούνται ευρέως σε ναυπηγεία, ναυπηγεία, υπεράκτιες, χαλύβδινες κατασκευές, χαλύβδινες κατασκευές, σωληνώσεις, για την κοπή με πλάσμα και την κοπή σωλήνων με φλόγα για την κατασκευή σταδίων, γεφυρών, θεματικών πάρκων, εκθεσιακών κέντρων, αεροδρομίων, εμπορικών κέντρων, ζευκτών, ολίσθησης, πλαισίου, μπουφάν, σωλήνων στήριξης κ.λπ.

Με την προσθήκη XQGΜηχανή κοπής σωλήνων και κιβωτίωνΣτην εγκατάσταση παραγωγής, οι Τελικοί χρήστες από διαφορετικές βιομηχανίες μπορούν να αυξήσουν την παραγωγή τους και να μειώσουν πολύ την εργασία.

Άποψη δομής

1.Σύστημα ελέγχου CNC

Η κύρια μονάδα ελέγχου CNC είναι ένας βιομηχανικός ελεγκτής, ενσωματωμένος με οθόνη αφής. Με την παρεμβολή κάρτας πλακέτας υλικού, το CNC έχει αξιόπιστη σταθερότητα και εύκολη και βολική καλωδίωση. Με τον τυπικό κωδικό G, είναι εύκολο για τον χειριστή να μάθει και να χειριστεί το μηχάνημα. Το σύστημα CNC υποστηρίζει 3 τρόπους λειτουργίας: κοπή με φλόγα, κοπή πλάσματος και επίδειξη.

Το λογισμικό TUBEMASTER υποστηρίζει προς το παρόν σχέδια ανάπτυξης CAD (καλυμμένα σε σωλήνες) και εξαρτήματα διαγραμμάτων αξόνων, μοντελοποίηση λογισμικού και μοντέλα εξαγωγής STEP SOLIDWORKS για ένθεση

2.Τσακ

Για στρογγυλό σωλήνα: Ο στρογγυλός σωλήνας το ένα άκρο στερεώνεται στο τσοκ, το άλλο άκρο υποστηρίζεται από ελεύθερο στήριγμα. Η δύναμη του τσοκ για να περιστρέφει τον σωλήνα περιστρεφόμενο για κοπή με την κεφαλή κοπής για να πραγματοποιήσει την αυτόματη κοπή.

Για σωλήνα SHS: Το ένα άκρο του σωλήνα SHS στερεώνεται στο κύριο τσοκ, το άλλο άκρο συσφίγγεται σε ένα τσοκ 4 πλευρών. Και τα δύο τσοκ θα γυρίσουν τον σωλήνα SHS για να περιστρέψουν τον συγχρονισμό για να πραγματοποιήσουν την αυτόματη κοπή σε σωλήνες και σωλήνες σχήματος κουτιού.

3.Κεφαλή κοπής σε κινούμενο καρότσι

Το κινούμενο καρότσι κινείται στο μήκος του σωλήνα για να φέρει την κεφαλή κοπής να καλύψει όλο το μήκος του σωλήνα για να πραγματοποιήσει την κοπή σε σωλήνα με διαφορετικό μήκος.

4.Στήριγμα σωλήνα

Χρησιμοποιείται για τη στήριξη του σωλήνα σε μήκος με πολλά σετ στηριγμάτων. Το στήριγμα σωλήνα ελέγχεται από ένα αμφίδρομο βιδωτό συρόμενο παξιμάδι και το συρόμενο παξιμάδι είναι εξοπλισμένο με ένα πλαίσιο στήριξης πόλωσης, το οποίο μπορεί να ρυθμιστεί ώστε να ταιριάζει στο διαφορετικό μέγεθος της διαμέτρου του σωλήνα. Ο βραχίονας κυλιόμενου τροχού μπορεί να μετακινηθεί κατά μήκος της διαμήκους ράγας στο τραπέζι βάσης, έτσι ώστε το σημείο στήριξης να μπορεί να ρυθμιστεί ανάλογα με το μήκος του σωλήνα.
