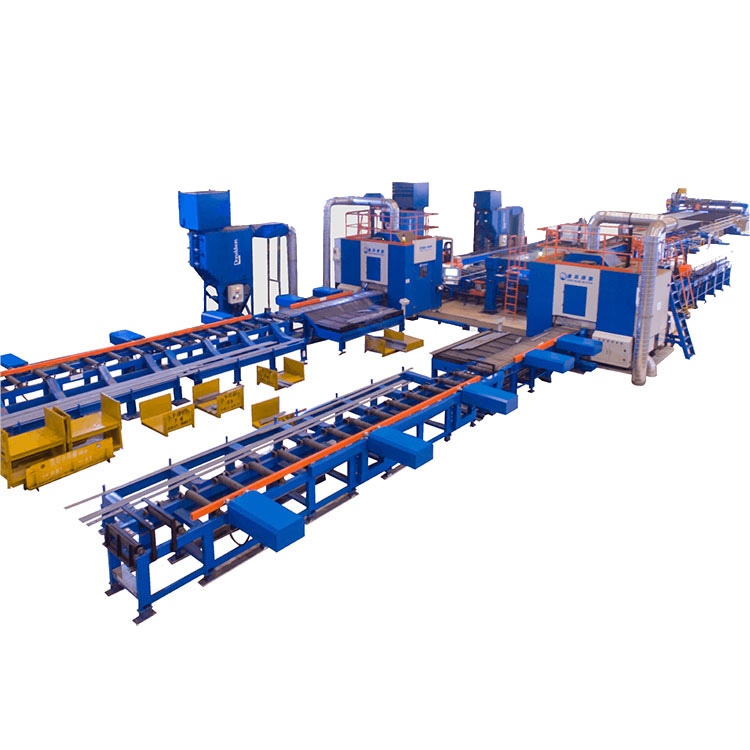

Ρομπότ Μηχανές Κοπής Πλάσματος

JINFENG® είναι επαγγελματίας κατασκευαστής και προμηθευτής της ΚίναςΡομπότ Μηχανές Κοπής Πλάσματοςμε προσιτή τιμή. οΡομπότ Μηχανές Κοπής Πλάσματοςείναι αυτόματη γραμμή κοπής υψηλής απόδοσης για την επεξεργασία των λωρίδων, ράβδους λίπους για ναυπηγεία, από πλάκες κοπής οξυ-καυσίμου σε μακριές λωρίδες, καθαρισμός άκρων, σήμανση inkjet, κοπή πλάσματος.

PBG400



Ρομπότ Μηχανές Κοπής Πλάσματος



Για όλα ταΡομπότ Μηχανές Κοπής Πλάσματοςπου κατασκευάζονται από την JINFENG WELDCUT θα έχουν 2 χρόνια εγγύηση και είναι εξοπλισμένα με τραπέζια Roller, cross cart, φίλτρο σκόνης, σύστημα κοπής πλάσματος και προαιρετικές λειτουργίες όπως συσκευή σήμανσης dot peen, σήμανση Inkjet με ρομπότ και υποστηρίζουν όλες τις διεπαφές CAD-CAM. Το PBGΡομπότ Μηχανές Κοπής Πλάσματοςείναι η πιο προηγμένη ρομποτική γραμμή κοπής πλάσματος για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικές βιομηχανίες.



Προδιαγραφές



Μοντέλο	Λωρίδα	Μήκος	Βάρος
		12000 mm	1,5Τ
PBG400	100*5mm â 400*30 χλστ
Υποστήριξη κοπής πλάσματος, σήμανση πλάσματος, σήμανση με έγχυση μελάνης, λογισμικό CAD-CAM



Χαρακτηριστικό και Εφαρμογή



1.Το PBGΡομπότ Μηχανές Κοπής Πλάσματοςείναι γραμμές κοπής υψηλού αυτοματισμού ενσωματωμένες με διαφορετικούς εξοπλισμούς. Με μία βασική λειτουργία από έναν χειριστή, η γραμμή ξεκινά την αυτόματη επεξεργασία από τη φόρτωση υλικού, την κοπή πλακών με μηχανή κοπής πολλαπλών κεφαλών οξυκαύσιμο, τον καθαρισμό άκρων, τη σήμανση inkjet, την κοπή πλάσματος και την εκφόρτωση εξαρτημάτων.

2. Η γραμμή μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να επιτρέπει τον απομακρυσμένο έλεγχο μέσω του προγράμματος προβολής ομάδας για τους μηχανικούς από τον κατασκευαστή να πραγματοποιούν εύκολα την απομακρυσμένη διάγνωση για να λύσουν τα προβλήματα μέσω Διαδικτύου χωρίς να στείλουν μηχανικούς στο χώρο εργασίας.

3. Το σύστημα CNC παρέχει πλήρη έλεγχο όλου του συστήματος κύριας γραμμής (ρομπότ, κυλινδρικό τραπέζι, εγκάρσιος μεταφορέας, καρότσι μέτρησης και λαβή, σύστημα σήμανσης)ã

4. Μπορεί να διαβάσει αρχεία *.gen που δημιουργούνται από Tribon/AM, αρχεία DSTV που εξάγονται από λογισμικό σχεδίασης TEKLA και άλλες μορφές.

5.ΤοΡομπότ Μηχανές Κοπής Πλάσματοςχρησιμοποιούνται ευρέως στη ναυπηγική, τα ναυπηγεία και τις υπεράκτιες για την κοπή πλάσματος ενισχυτικού για την κατασκευή επίπεδων πάνελ, κατασκευής διπλού πυθμένα, υποσυστημάτων, διαφραγμάτων, ιστών, μικροπάνελ για διαφορετικά σκάφη/πλοία. Με PBGΡομπότ Μηχανές Κοπής Πλάσματος, τα ναυπηγεία ή η ναυπηγική βιομηχανία μπορούν να αυξήσουν την παραγωγή τους και να μειώσουν την εργασία.



Λεπτομέριες



Το PBG400Ρομπότ Μηχανές Κοπής Πλάσματοςαποτελείται από:

Μηχάνημα κοπής με πολλαπλούς φακούς οξυ-καυσίμου

Μεταφορείς κυλίνδρων

Γραμμή καθαρισμού άκρων

Μηχανή λοξοτομής άκρων

Σταυροί μεταφορείς

Σήμανση με μελάνι με βραχίονα ρομπότ

Τραπέζι Roller εισόδου

Θάλαμος κοπής ρομπότ πλάσματος με φίλτρο σκόνης

Μεταφορικός ιμάντας-πλάκας διαλογής μικρού τμήματος

Τραπέζι κυλίνδρου εξόδου για μεγάλο μέρος

Τραπέζι παραλαβής για μεγάλο μέρος



Άποψη δομής

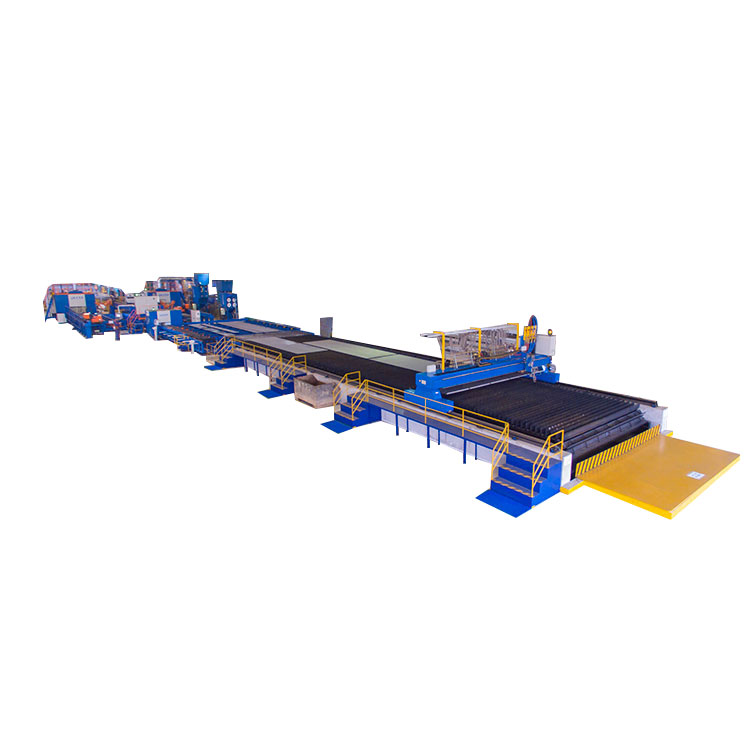

Μηχάνημα κοπής με πολλαπλούς φακούς οξυ-καυσίμου

Η μηχανή κοπής οξυ-καυσίμου είναι εξοπλισμένη με πολλαπλούς φακούς για τη διαμήκη κοπή της χαλύβδινης πλάκας σε πολλαπλές μακριές λωρίδες. Το μηχάνημα έχει σχεδιαστεί σε δομή σκελετού σκελετού και είναι ενσωματωμένο με ένα κυλιόμενο τραπέζι για τη μετακίνηση της μακριάς λωρίδας στο τραπέζι με κύλινδρο buffler. Δεν χρειάζεται ο γερανός ή η χειροκίνητη εκφόρτωση των μακριών λωρίδων μετά την κοπή με φλόγα.



Γραμμή καθαρισμού άκρων

Με ενσωματωμένη γραμμή καθαρισμού άκρων στο PBG400Ρομπότ Μηχανές Κοπής Πλάσματος, χρησιμοποιώντας τροχούς βούρτσας για να αφαιρέσετε το βασικό χρώμα από την άκρη των προφίλ, χρησιμοποιώντας τους τροχούς λείανσης για να αφαιρέσετε τις σκωρίες και τα γρέζια της κοπής λωρίδων, η κοπή με φλόγα οξυγόνου, όπου θα γίνει συγκόλληση, μπορεί να αυξήσει την ποιότητα συγκόλλησης στην επόμενη επεξεργασία.



Μηχανή λοξοτομής άκρων

Με ενσωματωμένη μηχανή λοξοτομής άκρων στο PBG400Ρομπότ Μηχανές Κοπής Πλάσματος, χρησιμοποιώντας τροχούς πίεσης για να πιέσετε στις 4 άκρες της επίπεδης ράβδου, μακριά λωρίδα που με αιχμηρή άκρη μετά από θερμική κοπή για να διαμορφώσετε την 4 άκρη σε R2-R3 στρογγυλή άκρη, η οποία θα έχει καλή επιφάνεια για βαφή στην επόμενη επεξεργασία.



Ρομπότ σήμανσης inkjet

Για να εγκαταστήσετε μια σήμανση inkjet, κατευθυνθείτε σε έναν βραχίονα ρομπότ. Το ρομπότ κινείται κατά μήκος της επίπεδης ράβδου για να ολοκληρώσει τη σήμανση με μελάνι σε όλο το μήκος της μακριάς λωρίδας χάλυβα. Μετά την εκτύπωση με μελάνι στο προφίλ, το προφίλ δεν χρειάζεται να επιστρέψει στην αρχική του θέση και στη συνέχεια να μετακινηθεί στο PBG400Ρομπότ Μηχανές Κοπής Πλάσματοςθάλαμος κοπής για κοπή πλάσματος.



Θάλαμος κοπής ρομπότ

Με την εγκατάσταση ενός βραχίονα ρομπότ 6 αξόνων μέσα στο θάλαμο κοπής για την εκτέλεση της υψηλής ποιότητας κοπής σε προφίλ. Αυτό είναι το βασικό μέρος ολόκληρου του PBG400Ρομπότ Μηχανές Κοπής Πλάσματοςθάλαμος κοπής για κοπή πλάσματος.

Μεταφορέας ταινίας-πλάκας και τραπέζι υποδοχής

Εξοπλισμένος ένας ιμάντας-πλάκα μεταφοράς μετά το θάλαμο κοπής, το PBG400Ρομπότ Μηχανές Κοπής Πλάσματοςμπορεί να ταξινομήσει αυτόματα τα μικρά μέρη και να εξάγει αυτόματα τα εξαρτήματα. Το κοντό μέρος σπρώχνεται από έναν ωθητή στο τραπέζι λήψης για να πραγματοποιήσει ο χειριστής τα κοντά εξαρτήματα εύκολα.



Τραπέζι ώθησης και λήψης μεγάλου μέρους

Ένα μακρύ τμήμα ώθησης είναι ενσωματωμένο στο τραπέζι κυλίνδρου εξόδου, όταν ένα μακρύ τμήμα φτάσει στο τραπέζι κυλίνδρου εξόδου εδώ, το ωστήριο θα σπρώξει αυτόματα το μακρύ μέρος για να πέσει στο τραπέζι λήψης.
