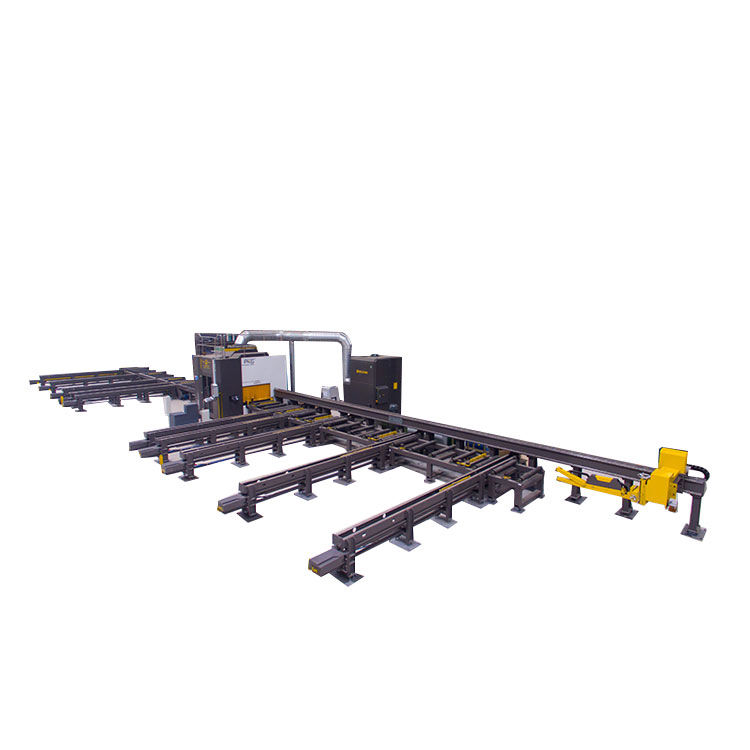

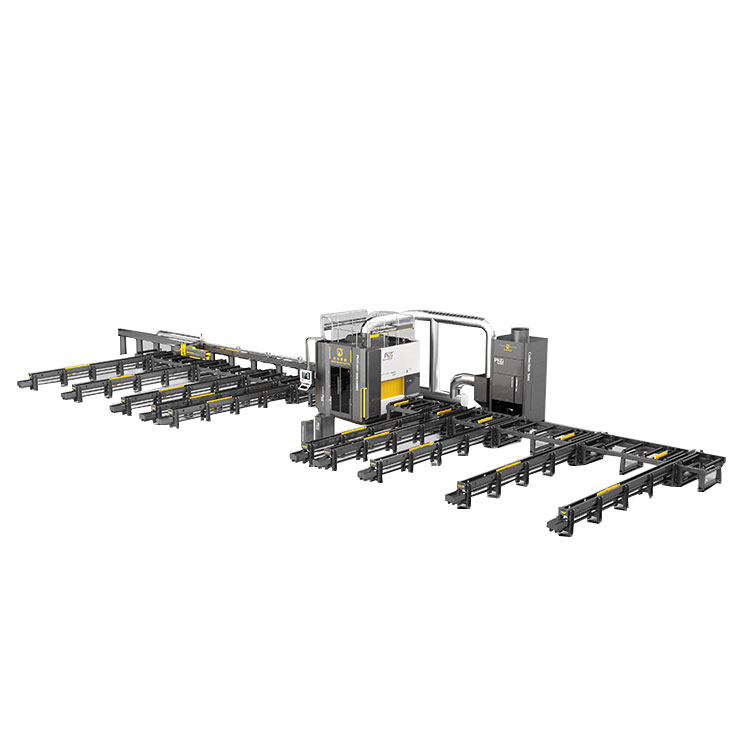

Μηχανή κοπής ρομπότ δοκού

JINFENG® είναι επαγγελματίας κατασκευαστής και προμηθευτής της ΚίναςΜηχανή κοπής ρομπότ δοκούs με προσιτή τιμή. οΜηχανή κοπής ρομπότ δοκούs είναι μηχανές αντιμετώπισης πλάσματος δέσμης H υψηλής απόδοσης για την εκτέλεση της κοπής πλάσματος σε διαφορετικά προφίλ χάλυβα δοκού Η (I beam), γωνίες, κανάλι με βραχίονα ρομπότ.

PKG500



Μηχανή κοπής ρομπότ δοκού



Για όλα ταΜηχανή κοπής ρομπότ δοκούs και οι μηχανές κοπής πλάσματος που κατασκευάζονται από την JINFENG WELDCUT θα έχουν 2 χρόνια εγγύηση και είναι εξοπλισμένες με τραπέζια κυλίνδρων, σταυρομεταφορέα, φίλτρο σκόνης, σύστημα κοπής πλάσματος και προαιρετικές λειτουργίες όπως συσκευή σήμανσης με κουκκίδες και υποστηρίζουν όλες τις διεπαφές CAD-CAM. Το PKGΜηχανή κοπής ρομπότ δοκούείναι η πιο προηγμένη ρομποτική γραμμή κοπής πλάσματος για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικές βιομηχανίες.



Προδιαγραφές



Μοντέλο	Δοκός H	Γωνία	E-γωνία	Κανάλι	Μήκος	Βάρος
PKG500
	150*120mm- 1000*500 χλστ	100*75mm- 500*150 χλστ	75*75mm- 220*220 χλστ	100*50mm- 1000*500 χλστ	12000 mm	12Τ
Υποστήριξη κοπής με πλάσμα, σήμανση πλάσματος, σήμανση με κουκκίδες, λογισμικό CAD-CAM



Χαρακτηριστικό και Εφαρμογή



1.Το PRGΜηχανή κοπής ρομπότ δοκούΤο s είναι ένας εξοπλισμός κοπής υψηλού αυτοματισμού ενσωματωμένος με έναν βραχίονα ρομπότ έξι αξόνων ABB. Με μια βασική λειτουργία από έναν χειριστή, η γραμμή ξεκινά την αυτόματη επεξεργασία από τη φόρτωση υλικού και την εκφόρτωση εξαρτημάτων μετά την κοπή πλάσματος.

2. Ένα PKGΜηχανή κοπής ρομπότ δοκούs με έναν χειριστή μπορεί να αντικαταστήσει:

Γραμμή διάτρησης δοκού

Πριονοκορδέλα

Γωνιακή Γραμμή

Γραμμή επεξεργασίας πιάτων/ράβδων

Μηχανή αντιμετώπισης

Μηχανή σήμανσης



3. Η γραμμή μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να επιτρέπει τον απομακρυσμένο έλεγχο μέσω του προγράμματος προβολής ομάδας για τους μηχανικούς από τον κατασκευαστή να πραγματοποιούν εύκολα την απομακρυσμένη διάγνωση για να λύσουν τα προβλήματα μέσω Διαδικτύου χωρίς να στείλουν μηχανικούς στο χώρο εργασίας.

3. Το σύστημα CNC παρέχει πλήρη έλεγχο όλου του συστήματος κύριας γραμμής (ρομπότ, κυλινδρικό τραπέζι, εγκάρσιος μεταφορέας, καρότσι μέτρησης και λαβή, σύστημα σήμανσης)ã

4. Μπορεί να διαβάσει αρχεία *.gen που δημιουργούνται από Tribon/AM, αρχεία DSTV που εξάγονται από λογισμικό σχεδίασης TEKLA και άλλες μορφές.

5. ΑυτόΜηχανή κοπής ρομπότ δοκούΤο s χρησιμοποιείται ευρέως σε χαλύβδινες κατασκευές (αντιμετώπιση δοκών πλάσματος για την κατασκευή κτιριακών κατασκευών, γεφυρών, σιδηροδρόμου, ρυμουλκούμενων, βαγονιών τραίνων, κορδονιών σκαλοπατιών, χειρολισθήρων και άλλων δευτερευόντων χάλυβα), χαλύβδινων κατασκευών και υπεράκτιων (Beam coping για κορυφαίες τοποθεσίες, χώρους διαβίωσης, υποθαλάσσιες κατασκευές, υποθαλάσσια πλαίσια για σωλήνες στήριξης, ολισθήσεις, υποθαλάσσιες κατασκευές και πλαίσια στήριξης) και εφαρμόζονται στην ξηρά.





Λεπτομέριες



Αυτό το PKGΜηχανή κοπής ρομπότ δοκούs αποτελείται από:

Σταυροί μεταφορείς

Καροτσάκι μέτρησης και λαβή

Συσκευή σήμανσης με κουκκίδες

Τραπέζι Roller εισόδου

Θάλαμος κοπής ρομπότ πλάσματος

Τραπέζι κυλίνδρου εξόδου



Άποψη δομής

Σταυρός μεταφορέας â τύπος αλυσίδας

Με ενσωματωμένο σταυρωτό μεταφορέα (τύπου αλυσίδας) στο κυλινδρικό τραπέζι εισόδου της PKGΜηχανή κοπής ρομπότ δοκούs, οι δοκοί H και άλλα προφίλ μπορούν να μετακινηθούν στο σημείο που χρειάζεται, χωρίς τη χρήση του γερανού για μείωση του κινδύνου γερανού στο 0.

Καροτσάκι μέτρησης και λαβή

Τροφοδοσία του προφίλ στον θάλαμο κοπής ταυτόχρονα για τη μέτρηση του μήκους του τροφοδοτούμενου προφίλ.



Συσκευή σήμανσης με κουκκίδες

Παρέχετε μόνιμη σήμανση ιχνηλασιμότητας του αριθμού ανταλλακτικού.

Θάλαμος κοπής ρομπότ

Με την εγκατάσταση ενός βραχίονα ρομπότ 6 αξόνων μέσα στο θάλαμο κοπής για την εκτέλεση της υψηλής ποιότητας κοπής σε προφίλ με φακό πλάσματος και την κοπή οπών για αρουραίους με φακό οξυγόνου.



Τραπέζια κυλίνδρων εισόδου/εξόδου

Με την εργασία των κυλινδρικών τραπεζιών, οι μηχανές αντιμετώπισης δέσμης H επιτυγχάνουν τον υψηλό αυτοματισμό που λειτουργεί για να μειώσει την εργασία και να αυξήσει την παραγωγή.

Σταυρός μεταφορέας â εκφόρτωση

Με ενσωματωμένο εγκάρσιο μεταφορέα στο κυλινδρικό τραπέζι εξόδου της PKGΜηχανή κοπής ρομπότ δοκούs, τα εξαρτήματα μετά την κοπή μπορούν να μετακινηθούν στο σημείο που χρειάζεται, χωρίς τη χρήση του γερανού για μείωση του κινδύνου γερανού στο 0.
