Γραμμή κοπής ρομπότ προφίλ

JINFENG® είναι ο επαγγελματίας κατασκευαστής και προμηθευτής της ΚίναςΓραμμή κοπής ρομπότ προφίλs με προσιτή τιμή. οΓραμμή κοπής ρομπότ προφίλs είναι υψηλής απόδοσης ρομποτικό σύστημα κοπής πλάσματος για την εκτέλεση της κοπής πλάσματος σε διαφορετικά προφίλ χάλυβα βολβού, λωρίδας, γωνιών, δοκού T, καναλιού, δοκού H ή δοκού I, με βραχίονα ρομπότ.

PRG 600



Γραμμή κοπής ρομπότ προφίλ



Για όλα ταΓραμμή κοπής ρομπότ προφίλs και οι μηχανές κοπής πλάσματος που κατασκευάζονται από την JINFENG WELDCUT θα έχουν 2 χρόνια εγγύηση και οι οποίες είναι εξοπλισμένες με φόρτωση γερανού, καθαρισμό άκρων, σήμανση inkjet, υποστηρίζουν όλες τις διεπαφές CAD-CAM ως επιλογές. Το PRGΓραμμή κοπής ρομπότ προφίλείναι η πιο προηγμένη ρομποτική γραμμή κοπής πλάσματος για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικές βιομηχανίες.



Προδιαγραφές



Μοντέλο	Βολβός	Λωρίδα	Γωνία	E-γωνία	Δοκός Τ	Κανάλι	Δοκός H	Μήκος	Βάρος
PRG 400	80*5mm â 400*20 χλστ	100*5mm â 400*20 χλστ	100*75mm- 300*150 χλστ	75*75mm- 180*180 χλστ	100*50mm- 350*150 χλστ	100*50mm- 400*115 χλστ	N/A	12000 mm	1,5Τ
PRG 600	80*5mm â 550*20 χλστ	100*5mm â 600*30 χλστ	100*75mm- 500*150 χλστ	75*75mm- 220*220 χλστ	100*50mm- 500*200 χλστ	100*50mm- 400*200 χλστ	150*150mm- 400*200 χλστ	12000 mm	2,5Τ
Υποστήριξη κοπής Plasma, σήμανση πλάσματος, σήμανση Inkjet, λογισμικό CAD-CAM



Χαρακτηριστικό και Εφαρμογή

1.Το PRGΓραμμή κοπής ρομπότ προφίλΤο s είναι ένας εξοπλισμός κοπής υψηλού αυτοματισμού ενσωματωμένος με έναν βραχίονα ρομπότ έξι αξόνων ABB. Με μια βασική λειτουργία από έναν χειριστή, η γραμμή ξεκινά την αυτόματη επεξεργασία από τη φόρτωση υλικού και την εκφόρτωση εξαρτημάτων μετά την κοπή πλάσματος.

2. Η γραμμή μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να επιτρέπει τον απομακρυσμένο έλεγχο μέσω του προγράμματος προβολής ομάδας για τους μηχανικούς από τον κατασκευαστή να πραγματοποιούν εύκολα την απομακρυσμένη διάγνωση για να λύσουν τα προβλήματα μέσω Διαδικτύου χωρίς να στείλουν μηχανικούς στο χώρο εργασίας.

3. Το σύστημα CNC παρέχει πλήρη έλεγχο όλου του συστήματος κύριας γραμμής (ρομπότ, κυλινδρικό τραπέζι, εγκάρσιος μεταφορέας, καρότσι μέτρησης και λαβή, σύστημα σήμανσης)ã

4. Μπορεί να διαβάσει αρχεία *.gen που δημιουργούνται από Tribon/AM, αρχεία DSTV που εξάγονται από λογισμικό σχεδίασης TEKLA και άλλες μορφές.

5. ΑυτόΓραμμή κοπής ρομπότ προφίλχρησιμοποιούνται ευρέως στη ναυπηγική, τα ναυπηγεία και τις υπεράκτιες για την κοπή πλάσματος ενισχυτικού για την κατασκευή επίπεδων πάνελ, κατασκευής διπλού πυθμένα, υποσυστημάτων, διαφραγμάτων, ιστών, μικροπάνελ για διαφορετικά σκάφη/πλοία. Με PRGΓραμμή κοπής ρομπότ προφίλs, τα ναυπηγεία ή η ναυπηγική βιομηχανία μπορούν να αυξήσουν την παραγωγή τους και να μειώσουν την εργασία.



Λεπτομέριες

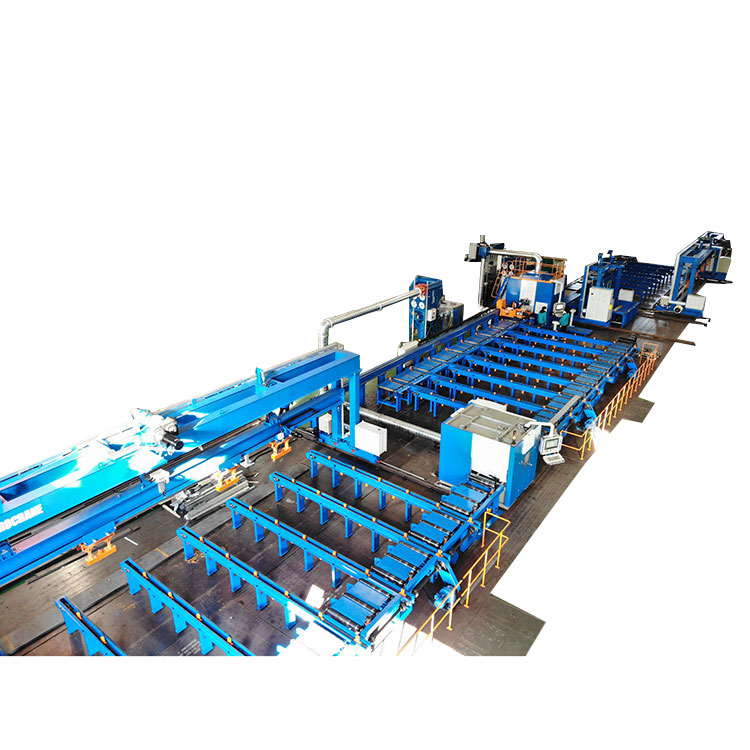

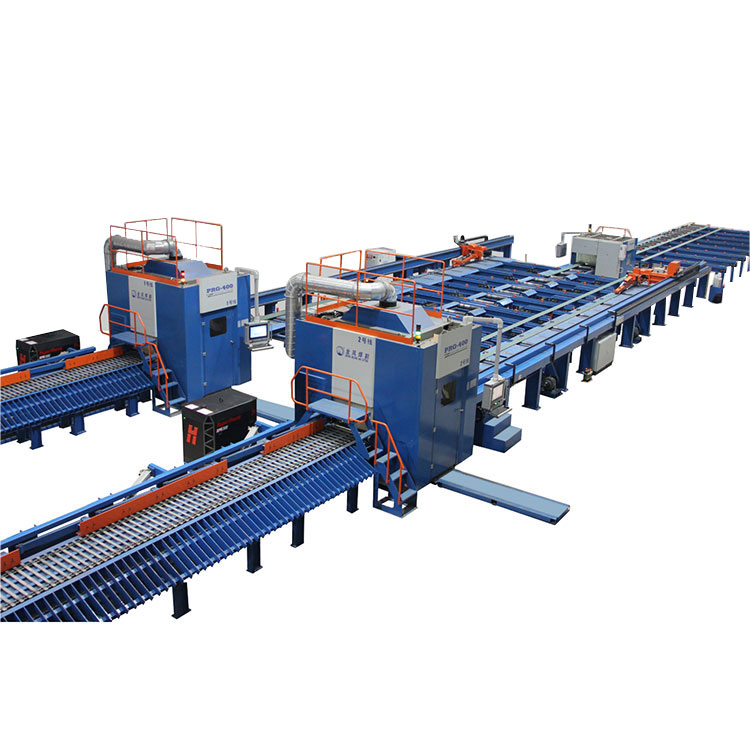

Το PRGΓραμμή κοπής ρομπότ προφίλs αποτελείται από:

Προφίλ γερανός φόρτωσης

Γραμμή καθαρισμού άκρων:

Σταυροί μεταφορείς για φόρτωση προφίλ

Τραπέζι κυλίνδρου εισόδου

Θάλαμος καθαρισμού με φίλτρο σκόνης.

Τραπέζι κυλίνδρου εξόδου.

Σταυρός μεταφορέας για buffler

Σταυρός μεταφορέας για φόρτωση

Καροτσάκι μέτρησης και λαβή

Τραπέζι Roller εισόδου

Συσκευή σήμανσης inkjet,

Θάλαμος κοπής ρομπότ πλάσματος με φίλτρο σκόνης

Μεταφορικός ιμάντας-πλάκας διαλογής μικρού τμήματος

Τραπέζι κυλίνδρου εξόδου για μεγάλο μέρος

Σταυρός μεταφορέας για μεγάλα μέρη

Εκφόρτωση γερανών

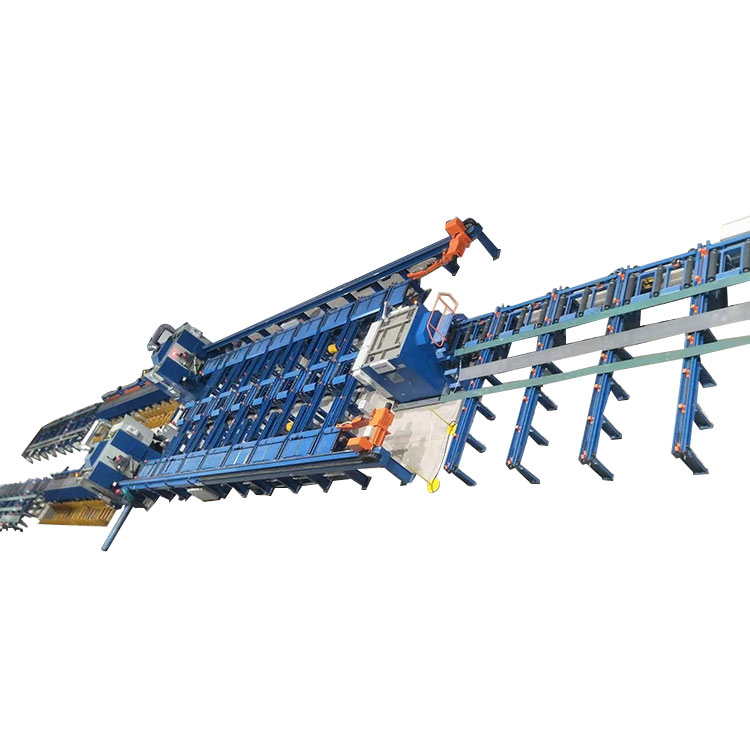

Άποψη δομής



Γραμμή καθαρισμού άκρων



Με ενσωματωμένη γραμμή καθαρισμού άκρων στο PRGΓραμμή κοπής ρομπότ προφίλs, με τη χρήση τροχών βούρτσας για την αφαίρεση της πρώτης βαφής από την άκρη των προφίλ όπου θα γίνει συγκόλληση, μπορεί να αυξηθεί η ποιότητα συγκόλλησης στην επόμενη επεξεργασία.



Καροτσάκι μέτρησης και λαβή



Τροφοδοσία του προφίλ στον θάλαμο κοπής ταυτόχρονα για τη μέτρηση του μήκους του τροφοδοτούμενου προφίλ.



Μαρκαδόρος Inkjet



Με συσκευή σήμανσης inkjet για εκτύπωση γραμμάτων, αριθμών, συμβόλων και γραμμής κάμψης (αντίστροφες γραμμές)



Θάλαμος κοπής ρομπότ



Με την εγκατάσταση ενός βραχίονα ρομπότ 6 αξόνων μέσα στο θάλαμο κοπής για την εκτέλεση της υψηλής ποιότητας κοπής σε προφίλ.



Εξοπλίζοντας έναν ιμάντα-πλάκα μεταφορέα μετά την κοπή του θαλάμου, το PRGΓραμμή κοπής ρομπότ προφίλs μπορεί να ταξινομήσει αυτόματα τα μικρά μέρη και να εξάγει αυτόματα τα εξαρτήματα.
