Μηχανές κοπής Plamsa και Oxyfuel

TG/TPG

CNCΜηχανές κοπής Plamsa και Oxyfuel

Για όλα τα CNCΜηχανές κοπής Plamsa και Oxyfuelπου κατασκευάζεται από την JINFENG WELDCUT θα παραδοθεί στον Τελικό χρήστη με 2 χρόνια εγγύηση.

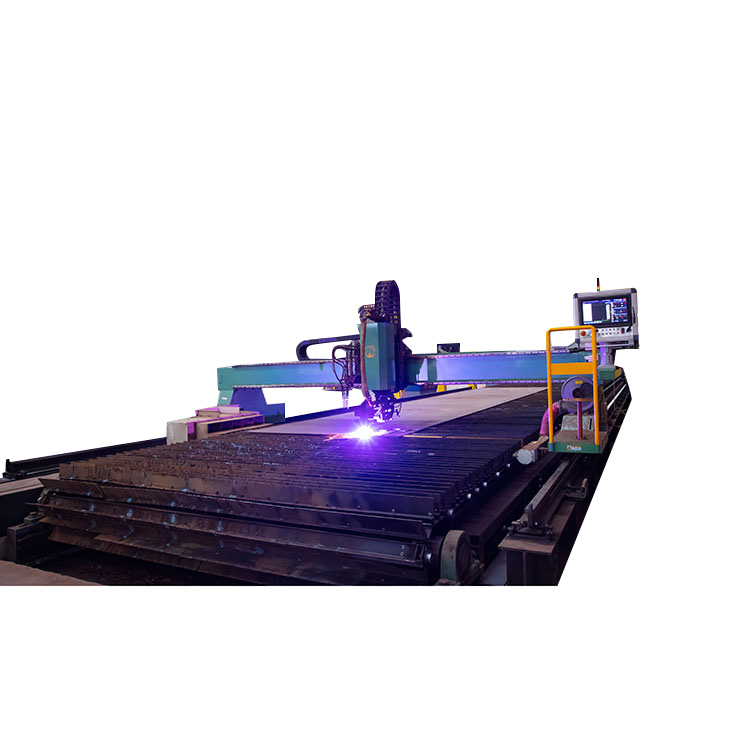

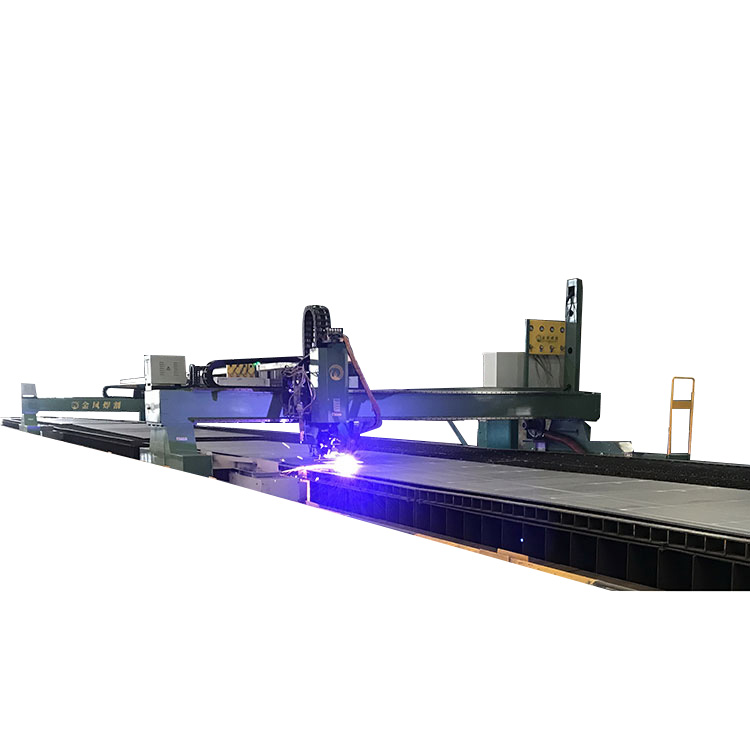

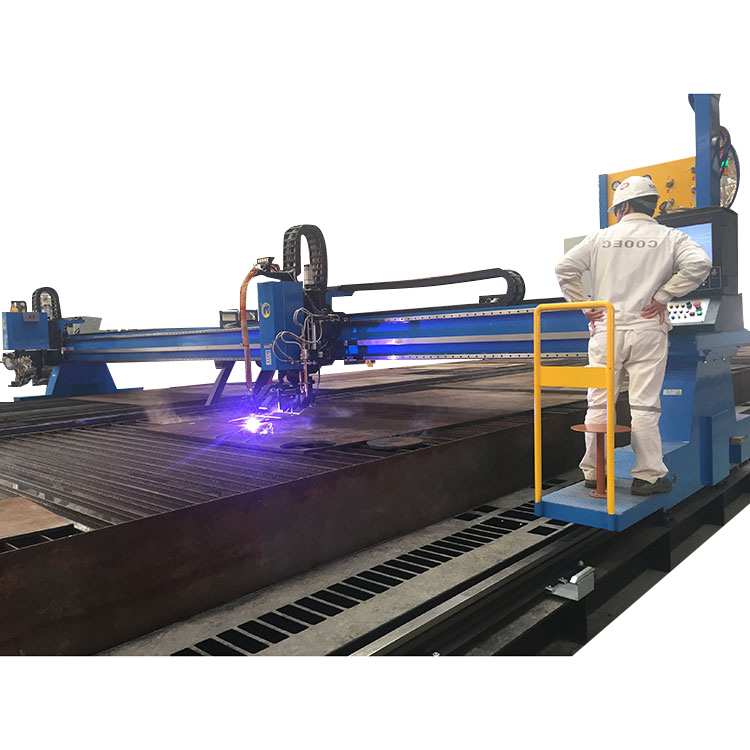

Το CNCΜηχανές κοπής Plamsa και Oxyfuelείναι διπλής κίνησης με σερβοκινητήρες. Οι ράγες για την κίνηση της πύλης είναι κατασκευασμένες από σιδηροτροχιές υψηλής σκληρότητας, οι οποίες είναι ακριβής μηχανική κατεργασία και λείανση με μηχανή λείανσης σιδηροτροχιών για να διασφαλίζεται η ακρίβεια των σιδηροτροχιών μικρότερη από 0,02 mm, εξασφαλίζοντας έτσι την υψηλή ποιότητα κοπής των εξαρτημάτων.

Το CNCΜηχανές κοπής Plamsa και Oxyfuelείναι πολύ δημοφιλή σε διάφορες βιομηχανίες για την επεξεργασία μεταλλικών φύλλων.

Προδιαγραφές

Χαρακτηριστικό και Εφαρμογή

1. Υποστήριξη ξηρής κοπής πλάσματος, σήμανση πλάσματος, κοπής με οξυγόνο, λογισμικό CAD-CAM, σήμανση inkjet, πολλά διαφορετικά λειτουργικά εργαλεία και εξοπλισμός.

2. Ταχύτητα ταξιδιού εκφόρτωσης έως 18 m/min για διπλή κίνηση. (Μεγαλύτερη ταχύτητα προαιρετικά)

3. Υποστήριξη διαφορετικού λογισμικού Nesting που μπορεί να δημιουργήσει πρόγραμμα κοπής του προτύπου DIN.

4. Απλή και εύκολη εγκατάσταση

Εξοπλισμός και εργαλεία

Για τους διαφορετικούς σκοπούς επεξεργασίας του χρήστη, υπάρχουν πολλοί προαιρετικοί εξοπλισμοί και εργαλεία που μπορούν να ενσωματωθούν στο CNCΜηχανές κοπής Plamsa και Oxyfuelνα πραγματοποιήσει την ειδική κοπή για την αύξηση της παραγωγικής αποδοτικότητας των Πελατών.

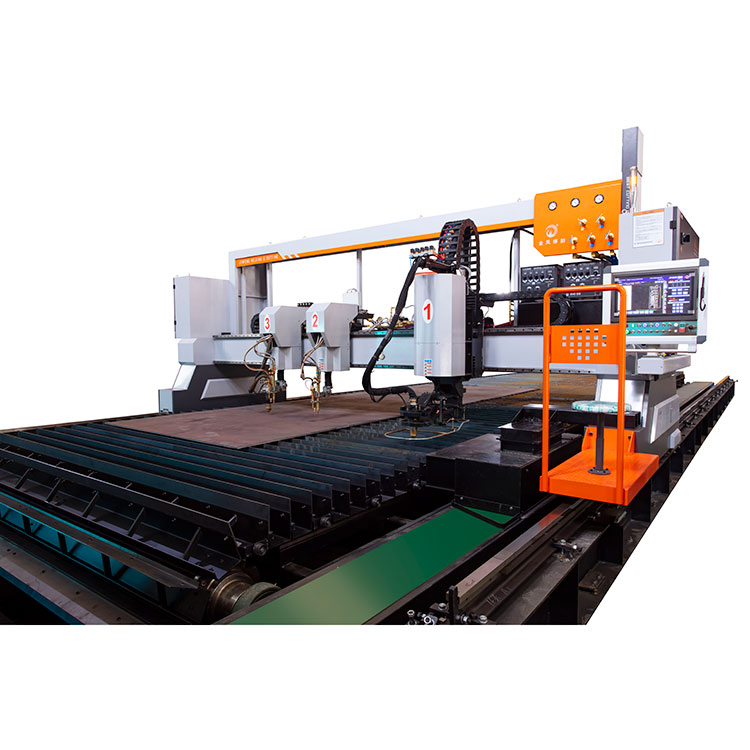

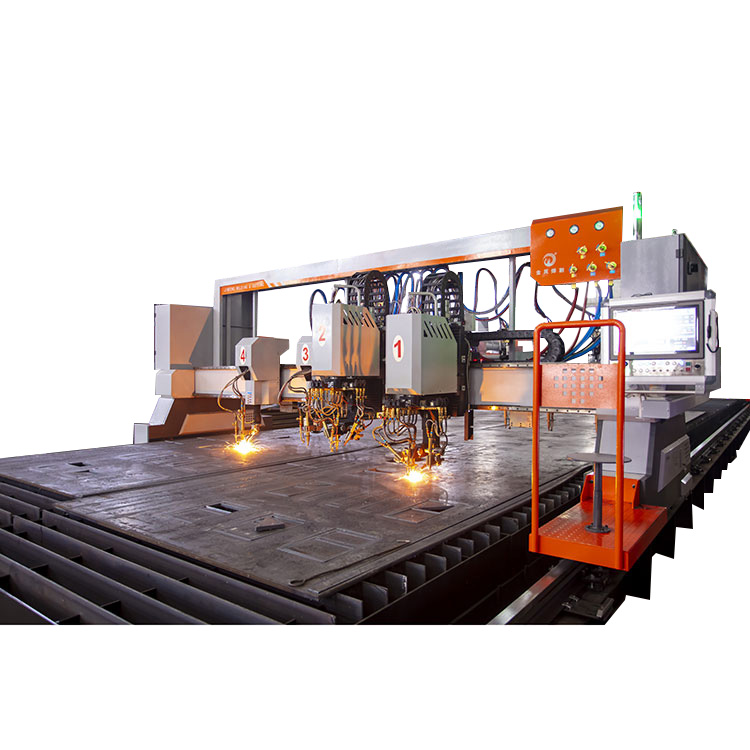

1.0 Πολλαπλοί φακοί

Οι πελάτες μπορούν να επιλέξουν τους αριθμούς των πυρσών CNC που χρειάζονται.

Ο φακός οξυκαυσίμου CNC είναι προαιρετικός με συσκευή αυτόματης ανάφλεξης και χωρητικό αισθητήρα ύψους

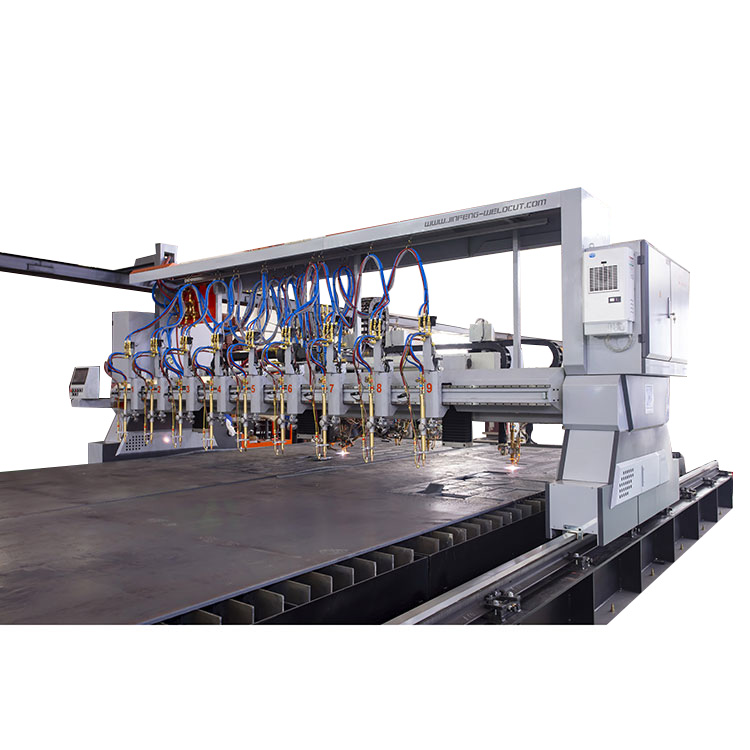

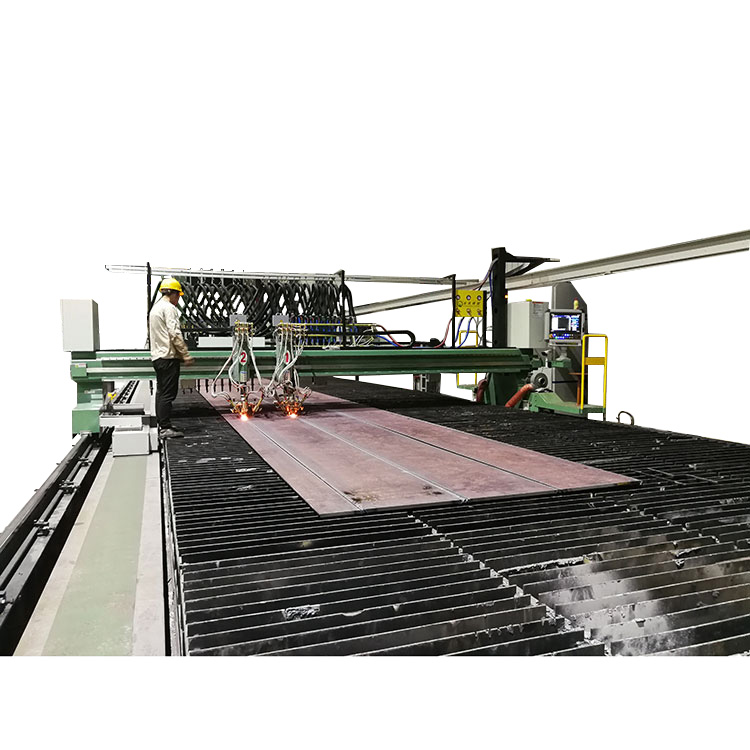

2.0 Κοπή λωρίδων

Η μονάδα κοπής ταινιών είναι ειδικής σχεδίασης για εταιρείες κατασκευής χάλυβα, ναυπηγεία που έχουν πολλές λωρίδες για κοπή. Κυρίως οι λωρίδες χρησιμοποιούνται στην επιχείρηση κατασκευής χάλυβα ως ιστός και φλάντζες για την παραγωγή της συγκολλημένης δοκού H ή στα ναυπηγεία ως ιστός και φλάντζες για την παραγωγή δοκών Τ για τα ενισχυτικά σκάφους. Οι φακοί κοπής ταινιών μπορούν να εγκατασταθούν στην πίσω πλευρά του CNCΜηχανές κοπής Plamsa και Oxyfuel.

3 Κοπή λωρίδων με αυτόματη στάθμευση

Σε κάθε φακό ταινίας είναι εγκατεστημένος ένας σερβοκινητήρας. Εισαγάγοντας τη θέση και την απόσταση μεταξύ των φακών ταινίας, τότε κάθε φακός ταινίας μπορεί να μετακινηθεί στη θέση που απαιτείται στην αυτόματη λειτουργία, χωρίς τη χειροκίνητη ρύθμιση από τον εργαζόμενο.

4. Τριπλή κεφαλή φακού για ευθεία λοξότμητη κεφαλήâΦλόγα 1D Bevel

Στην κατασκευή χάλυβα υπάρχουν πολλές εργασίες συγκόλλησης. Για καλής ποιότητας συγκόλληση με πλήρη διείσδυση, μπορεί να χρειαστεί να γίνει προετοιμασία λοξότμησης για συγκόλληση. Για αυτήν την εφαρμογή, εισάγουμε λοξότμητη κοπή με τριπλή κεφαλή πυρσού, η οποία είναι μια λοξότμητη κεφαλή με 3 τμχ οξυγόνου κοπής. Οι 3 πυρσοί καίγονται ταυτόχρονα για να κόψουν τη χαλύβδινη πλάκα για να πάρουν ένα εξάρτημα με φαλτσέτα σε V, Y ή K που μπορεί να χρειαστεί με ένα πέρασμα κοπή. Η οποία είναι μια διαδικασία πολύ υψηλής απόδοσης για λοξοτομή.

5. Κεφαλή πλάσματος για περιστροφική λοξότμηση - 3D λοξότμηση πλάσματος

Αυτή είναι μια κωνική κεφαλή άπειρης περιστροφής για την κοπή των εξαρτημάτων με καμπύλη γραμμή με λοξότμητη άκρη για συγκόλληση

Επειδή η κωνική κεφαλή Plasma 3D για λοξότμητη κοπή είναι πιο βαριά σε σύγκριση με άλλες κεφαλές φακού, αλλά η κοπή πλάσματος απαιτεί υψηλή ακαμψία και υψηλή επιτάχυνση. Για το λόγο αυτό, η εταιρεία μας χρησιμοποίησε υλικά αεροπορικού αλουμινίου υψηλής αντοχής για την κατασκευή αυτής της λοξότμητης κεφαλής Plasma 3D και χρησιμοποιώντας την τεχνολογία της συγκόλλησης με τριβή ανάδευσης για τη συγκόλληση της λοξότμητης κεφαλής Plasma 3D μειώνοντας έτσι το βάρος του φορείου. Τέλος, επιτυγχάνουμε το μικρό βάρος, την υψηλή ακαμψία και την επιτάχυνση υψηλής ταχύτητας της λοξότμητης κεφαλής Plasma 3D για να αυξήσουμε την ποιότητα κοπής του πλάσματος. Το ανυψωτικό σώμα υιοθετεί τη μορφή γραμμικής ράγας οδήγησης + σφαιρική βίδα για να πραγματοποιήσει ανύψωση και μετακίνηση υψηλής ακρίβειας του κοπτικού φακού

6. Τριπλή κεφαλή φλόγας για λοξότμητη περιστροφής - 3D λοξότμηση φλόγας

Αυτή είναι μια περιστροφική κεφαλή με τριπλό φακό αερίου για κοπή σε μέρη με λοξότμητη άκρη με κυρτή γραμμή.

Η δομή του είναι να στερεώνει 3 πυρσούς σε έναν σταθμό. Το First Torch χρησιμοποιείται για την κοπή κάτω λοξοτομής. Δεύτερος φακός για κάθετη κοπή, Τρίτος για κοπή άνω λοξοτομής. Με αυτή την κοπή τότε μπορεί να επιτευχθεί φάλτσο με συγκεκριμένη ακρίβεια. Οι τύποι λοξοτμήσεων είναι: V, X, Y, K. Η γωνία λοξότμησης είναι 23-45º. Επειδή η γωνία λοξοτομής είναι σχετική με το πάχος της πλάκας, επομένως περιορίζεται στο πάχος της λοξοτομής. Το μέγιστο πάχος λοξότμησης είναι 75 mm. Ανατρέξτε στον πίνακα για το πάχος κοπής και τη γωνία του σταθμού λοξότμητης ευθείας γραμμής τριπλού φακού φλόγας. Στον επάνω φορέα, εγκαθιστούμε μια μονάδα περιστροφής για να περιστρέψουμε το συγκρότημα τριπλού φακού με σερβοκινητήρα και κιβώτιο ταχυτήτων για να έχουμε ακριβή, αξιόπιστη κίνηση περιστροφής. Η κεφαλή περιστρέφεται έως και 400 μοίρες και προς τις δύο κατευθύνσεις από τη θέση μηδέν

7. Μαρκαδόρος InkJet

Οι συσκευές σήμανσης inkjet είναι διάσημη μάρκα από τη Γερμανία.

Πριν από την κοπή σε χαλύβδινη πλάκα, το όνομα του εξαρτήματος, η θέση του εξαρτήματος στη χαλύβδινη δομή και η επακόλουθη διαδικασία επεξεργασίας κάθε πλευράς του εξαρτήματος, όπως οι απαιτήσεις συγκόλλησης, ψεκασμού στο κοπτικό μέρος. Από τη μία πλευρά, είναι βολικό για την αναγνώριση και αποθήκευση και διαχείριση μεταφοράς εξαρτημάτων, από την άλλη πλευρά, είναι βολικό για την επεξεργασία και τη συναρμολόγηση και συγκόλληση εξαρτημάτων στην επόμενη διαδικασία

Η JINFENG χρησιμοποιεί τον εισαγόμενο γερμανικό εκτυπωτή inkjet. Μετά το τέλος του inkjet, ο σωλήνας αντίστροφης ροής μετακινείται αυτόματα στο ακροφύσιο για να σχηματίσει έναν σφραγισμένο βρόχο και να αποτρέψει το στέγνωμα του μελανιού. Μπορεί να λύσει αποτελεσματικά το πρόβλημα ότι το συνηθισμένο μελάνι ακροφυσίου στεγνώνει εύκολα και φράζει το ακροφύσιο. Υψηλής ποιότητας χαλύβδινη επιφάνεια inkjet υιοθετεί ηλεκτρομαγνητική βαλβίδα με υψηλή αξιόπιστη πατενταρισμένη τεχνολογία, η οποία βελτιώνει σημαντικά τη στεγανότητα και την ευαισθησία, καθιστά τη γραμματοσειρά πιο ευέλικτη. Η απόδοση της γερμανικής μηχανής Inkjet είναι αξιόπιστη, ανθεκτική, μπορεί να καλύψει όλα τα είδη βιομηχανικών αναγκών inkjet, μπορεί να λειτουργήσει σε σκληρό περιβάλλον, όπως περιβάλλον σκόνης, υγρό περιβάλλον, η γραμμή παραγωγής περιβάλλοντος δόνησης μπορεί επίσης να είναι κανονική λειτουργία. Στην περίπτωση της απαραίτητης συντήρησης, η διαμόρφωση του εξοπλισμού σάς επιτρέπει να αντικαθιστάτε εύκολα τα χαλασμένα εξαρτήματα, μειώνοντας σημαντικά τον χρόνο για την αντιμετώπιση αστοχιών και μειώνοντας το κόστος.

8. Δείκτης κουκκίδας

Σύμφωνα με την απαίτηση του Χρήστη να τρυπήσει τα γράμματα και τους αριθμούς ως τον αριθμό εξαρτήματος κάθε κομμένου τμήματος, και αυτά τα τρυπήματα στο κομμένο τμήμα είναι μόνιμα για μεγάλο χρονικό διάστημα.

Η σήμανση διάτρησης είναι μια πολύ σημαντική λειτουργία στην τεχνολογία κοπής.

Όταν ο χρήστης κάνει σχέδιο CAD του κομμένου τμήματος, πρέπει να εισάγει τις πληροφορίες σήμανσης διάτρησης. Στη συνέχεια, το λογισμικό ένθεσης θα μετατρέψει αυτόματα τα δεδομένα σήμανσης στα προγράμματα κοπής.

9. Σήμανση πλάσματος

Μετά τη διαμόρφωση του τμήματος λογισμικού, ο φακός κοπής πλάσματος μπορεί να πραγματοποιήσει τη λειτουργία χαραγής πλάσματος στις πλάκες.
