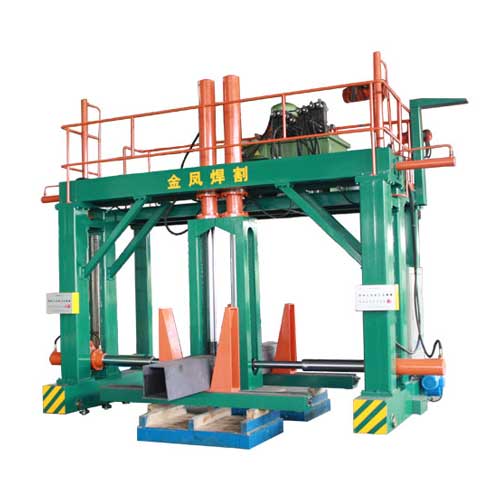

Μηχανές συναρμολόγησης δοκών κουτιού

Η JINFENG WELDCUT θα παρέχει εγγύηση 1 έτους για το XXZ15Μηχανές συναρμολόγησης δοκών κουτιού. Τα κύρια ηλεκτρικά στοιχεία των γραμμών παραγωγής δέσμης Box επιλέγονται από την παγκοσμίου φήμης μάρκα που θα φέρουν πιο βολικό για τους χρήστες να βρίσκουν τα ανταλλακτικά σε τοπικό επίπεδο χωρίς να απομακρύνονται από μεγάλη απόσταση από την Κίνα. Το XXZ15Μηχανές συναρμολόγησης δοκών κουτιούείναι οι πιο προηγμένοι και υψηλής απόδοσης εξοπλισμός για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από μεταλλικές κατασκευές, χαλύβδινες κατασκευές και υψηλές κατασκευές.

Άποψη δομής

Προδιαγραφές

1	Πλάτος δοκού κουτιού	□300～□1500 χιλ
2	Ύψος δοκού κουτιού	□300～□1500 χιλ
3	Μήκος δοκού κουτιού	6000-15000   mm
4	Μήκος ράγας	19000         mm
5	Άνοιγμα σιδηροτροχιάς	2500          mm
6	Ταχύτητα κίνησης της κύριας μηχανής	0,5~４   m/min
7	Πίεση λειτουργίας του υδραυλικού συστήματος	12 Mpa
8	Μέγιστη πίεση πλευρικού κυλίνδρου	15t×2
9	Μέγιστη πίεση άνω κυλίνδρου	21t×2
10	Λειτουργία οδήγησης	Δίσκος μεταβλητής συχνότητας διπλής όψης

Χαρακτηριστικό και Εφαρμογή

XXZ15Μηχανές συναρμολόγησης δοκών κουτιούέχουν τα ακόλουθα πλεονεκτήματα:
Η δοκός κιβωτίου (στήλη) αποτελείται από μια δοκό σε σχήμα "U" και μια πλάκα κάλυψης που έχουν συγκολληθεί και διαμορφωθεί σε σημείο. Κατά τη συναρμολόγηση, το τεμάχιο εργασίας είναι ακίνητο, η κύρια μηχανή κινείται τμηματικά και η λειτουργία συναρμολόγησης σύσφιξης τοποθετείται όπως απαιτείται.

Αρχικά, σηκώστε το σημείο σε σχήμα U που είναι συγκολλημένο στο κυλινδρικό τραπέζι μεταφοράς της μηχανής συναρμολόγησης ή μεταφέρετέ το σε αυτόν τον σταθμό από τον προηγούμενο σταθμό συναρμολόγησης σε σχήμα U. Στη συνέχεια, σηκώστε την επάνω πλάκα καλύμματος στο "σχήμα U" σύμφωνα με τις απαιτήσεις σχεδίασης και χρησιμοποιήστε την ως συσκευή συμπίεσης από την πλευρά υποδοχής και ως άνω συσκευή πίεσης. Πιέστε και συγκολλήστε με σημείο την επάνω πλάκα καλύμματος για να ολοκληρώσετε τη συναρμολόγηση ολόκληρου του τεμαχίου εργασίας. Η συναρμολόγηση των τμημάτων ενός κατεργαζόμενου τεμαχίου σε μήκος επιτυγχάνεται από την κινούμενη θέση της μηχανής υποδοχής. Το συναρμολογημένο τεμάχιο εργασίας αποστέλλεται στην επόμενη διεργασία από το κυλινδρικό τραπέζι μεταφοράς για περαιτέρω επεξεργασία.
(Οι χειροκίνητες μηχανές συγκόλλησης CO2 MIG εδώ παρέχονται από τον Χρήστη. Οι μηχανές χειροκίνητης συγκόλλησης δεν βρίσκονται στην περιοχή προμήθειας του Πωλητή/προμηθευτή)

Μηχανές συναρμολόγησης δοκών κουτιού  εγκατεστημένες στο εργοστάσιο των χρηστών

Πώς να παράγετε μια συγκολλημένη δοκό Box από χαλύβδινη πλάκα;

Ακολουθεί το διάγραμμα ροής παραγωγής για την παραγωγή από τις πλάκες μέχρι τη δέσμη H και την τελική επιθεώρηση.
Διάγραμμα ροής παραγωγής
