Γραμμές συγκόλλησης δοκών CNC H

WH6012Γραμμές συγκόλλησης δοκού CNC H

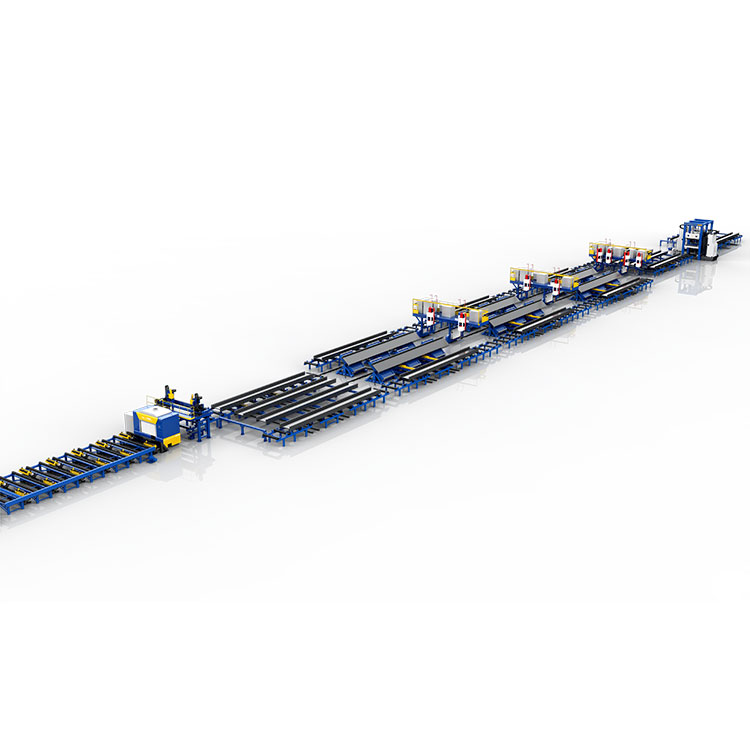

WH6012 SmartΓραμμές συγκόλλησης δοκού CNC Hείναι γραμμές παραγωγής δέσμης H υψηλής απόδοσης σε συνδυασμό με διαφορετικούς εξοπλισμούς και εργαλεία, τα οποία κατασκευάζονται από την JINFENG WELDCUT που είναι ο επαγγελματίας κατασκευαστής και προμηθευτής της Κίνας του WH6012 SmartΓραμμές συγκόλλησης δοκού CNC Hμε προσιτή τιμή. Το WH6012 SmartΓραμμές συγκόλλησης δοκού CNC Hπαρέχουν περισσότερη ασφάλεια και υψηλή απόδοση για την παραγωγή δοκών H ή Τ.

Η JINFENG WELDCUT θα παρέχει 2 χρόνια εγγύηση για το WH6012 SmartΓραμμές συγκόλλησης δοκού CNC H. Τα κύρια ηλεκτρικά στοιχεία των παραγωγών δέσμης H επιλέγονται από την παγκοσμίου φήμης μάρκα που θα φέρει πιο βολικό για τους χρήστες να βρίσκουν τα ανταλλακτικά σε τοπικό επίπεδο χωρίς να απομακρυνθούν από μεγάλη απόσταση από την Κίνα. Το WH6012 SmartΓραμμές συγκόλλησης δοκού CNC Hείναι οι πιο προηγμένες και υψηλής αυτοματοποίησης γραμμές παραγωγής για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικούς κλάδους.

Προδιαγραφές

Λίστες εξοπλισμού

Χαρακτηριστικό και Εφαρμογή

1.Το WH6012 SmartΓραμμές συγκόλλησης δοκού CNC Hείναι γραμμές παραγωγής υψηλού αυτοματισμού για την παραγωγή της συγκολλημένης δοκού I και H με λιγότερους εργάτες και λιγότερους γερανούς.

2. Μόνο 3 εργαζόμενοι μπορούν να τρέξουν το σύνολοΓραμμές συγκόλλησης δοκού CNC H.

3.Η γραμμή μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να ολοκληρώσει την επικοινωνία σε πραγματικό χρόνο μεταξύ του ανώτερου υπολογιστή και του συστήματος ελέγχου, να ολοκληρώσει τη συλλογή δεδομένων του εξοπλισμού, να ανεβάσει όλα τα συλλεγμένα δεδομένα στο εργοστασιακό σύστημα MES (ή στο ανώτερο κεντρικό σύστημα ελέγχου) και να εξασφαλίσει την έγκαιρη και αποτελεσματικότητα της μετάδοσης πληροφοριών.

4. Ο σχεδιασμός και η προστασία πρέπει να πληρούν τις απαιτήσεις των σχετικών εθνικών προτύπων και την προστασία του περιβάλλοντος. Οι συσκευές ασφάλειας και προστασίας του εξοπλισμού πρέπει να πληρούν τα σχετικά βιομηχανικά πρότυπα.

5.Αυτό το WH6012 SmartΓραμμές συγκόλλησης δοκού CNC Hχρησιμοποιούνται ευρέως σε χαλύβδινες κατασκευές και χαλύβδινες κατασκευές, υπεράκτιες, χερσαίες, για συγκόλληση δοκών H για κατασκευή κτιρίων, εργαστηρίων, εργοστασίων ή γεφυρών κ.λπ.

6. Ο εύκαμπτος σχεδιασμός του εξοπλισμού συγκόλλησης επιτρέπει την υποστήριξη οποιωνδήποτε εμπορικών σημάτων των πηγών ισχύος συγκόλλησης.

6. Διατίθενται πιστοποιητικά CE, ECA.

7. Αυτή η γραμμή παρέχει την παραγωγή από ελαφριά δοκό έως πολύ βαριά δοκό με μεγάλο πάχος χωρίς αλλαγή εργαλείων ή εξοπλισμού.

8. Από τη συναρμολόγηση μέχρι το ίσιωμα της όλης επεξεργασίας δεν χρειάζονται γερανοί, που μειώνουν σημαντικά τον κίνδυνο χρήσης γερανών.

Άποψη δομής

Κατάλογος των μονάδων εξοπλισμού που χρησιμοποιούνται στο WH6012 SmartΓραμμές συγκόλλησης δοκού CNC H

1-Χώρος συναρμολόγησης, περιλαμβάνει:

Ένα σετ κυλινδρικού τραπεζιού εισόδου εξοπλισμένο με ανακλινόμενο φλάντζα και ανυψωτικό ιστού για να χωράει τις 2 φλάντζες και 1 ιστό σε θέση σχήματος Η και να τις σφίγγει σε σχήμα Η.

Μηχανές συναρμολόγησης μίας οριζόντιας δέσμης H - για συγκόλληση με σημείο CO2/MAG σε ιστό συναρμολόγησης και φλάντζες σε σχήμα Η.

Οι δύο πλάκες φλάντζας και η μία πλάκα ιστού που πρόκειται να συναρμολογηθούν και να διαμορφωθούν ανυψώνονται με γερανό στο κυλινδρικό τραπέζι εισόδου.

Στη συνέχεια, σύμφωνα με το αυτόματο πρόγραμμα, ο εξοπλισμός θα σηκώσει την πλάκα ιστού, ανασηκώνοντας τις δύο πλάκες φλάντζας και θα σφίξει την πλάκα ιστού για να σχηματίσει αρχικά ένα σχήμα H και στη συνέχεια θα μεταφερθούν μαζί στο κύριο μηχάνημα. Στη συνέχεια, η συσκευή που είναι εγκατεστημένη στο μηχάνημα για την ευθυγράμμιση του άκρου του ιστού και των φλάντζες, η συσκευή συμπίεσης ιστού, η συσκευή σύσφιξης δέσμης H, το αυτόματο σύστημα ελέγχου και τέσσερα σετ φακών συγκόλλησης και άλλα εξαρτήματα συντονίζονται για να συνεργαστούν για να ολοκληρώσουν γρήγορα τη συναρμολόγηση της δέσμης H με σημειακή συγκόλληση.

Συσκευή για την ανύψωση του ιστού και την ανατροπή των φλάντζες

Σημειακή συγκόλληση σε 4 ραφές ταυτόχρονα

Απαιτείται μόνο ένα άτομο για να εισάγει ή να καλέσει τις προδιαγραφές και τις παραμέτρους της δέσμης H στο σύστημα αυτόματου ελέγχου και να πατήσει το κουμπί εκκίνησης για να ξεκινήσει το μηχάνημα, αφού ολοκληρωθεί η φόρτωση της πλάκας φλάντζας και της πλάκας ιστού. Επομένως, υπάρχει λιγότερη χρήση γερανού και υψηλή απόδοση ασφάλειας.

Όταν το μηχάνημα λειτουργεί σε κανονικές συνθήκες, μετά την ανύψωση των υλικών στο τραπέζι του κυλίνδρου εισόδου, δεν χρειάζεται χειροκίνητη επέμβαση στη μέση της συναρμολόγησης (όπως χειροκίνητη τοποθέτηση, βοηθητική ισοπέδωση του γερανού που κινείται, διόρθωση κρούσης, ανύψωση, ανατροπή, αναδίπλωση κ.λπ.), οπότε ο βαθμός αυτοματισμού είναι πολύ υψηλός.

Επειδή κάθε θέση κλειδιού της δέσμης H ελέγχεται από τον σερβοκινητήρα και ανιχνεύεται από τον αισθητήρα, αποφεύγεται η απόκλιση της ακρίβειας που προκαλείται από την ανθρώπινη αμηχανία.

Ταυτόχρονα, όλα τα σημεία συγκόλλησης των τεσσάρων ραφών συγκόλλησης ελέγχονται αυτόματα από το μηχάνημα και η ομοιομορφία του μεγέθους και της απόστασης του σημείου συγκόλλησης είναι καλύτερη από αυτή της χειροκίνητης συγκόλλησης σημείου.

Οριζόντια μηχανή συναρμολόγησης δοκού H

2-Χώρος συγκόλλησης

περιλαμβάνει:

Μηχάνημα συγκόλλησης WHM36 H-Beam Automatic SAW που είναι εξοπλισμένο με 4 κεφαλές συγκόλλησης βυθισμένου τόξου (υποστηρίζει τεχνολογία συγκόλλησης με ένα τόξο ή τεχνολογία συγκόλλησης διπλού τόξου).

Ο εξοπλισμός αποτελείται από δύο μέρη: την κύρια μηχανή συγκόλλησης με σκελετό σκελετού και τον ρυθμιστή θέσης συγκόλλησης πολλαπλών θέσεων. Σύμφωνα με τα χαρακτηριστικά συγκόλλησης της δέσμης H και τα χαρακτηριστικά της διεργασίας της συγκόλλησης με βυθισμένο τόξο διπλού τόξου, σχεδιάζουμε δύο τρόπους συγκόλλησης για αυτόν τον εξοπλισμό, ο οποίος είναι ο πιο ειδικός σχεδιασμός: "συγκόλληση διπλού βραχίονα σε επίπεδη συγκόλληση φιλέτου" ή "μονός βραχίονας σε συγκόλληση φιλέτου στο κάτω μέρος". Ο σκοπός αυτού του σχεδιασμού είναι ότι το μηχάνημα μπορεί να επιλέγει αυτόματα τη βέλτιστη λειτουργία συγκόλλησης για να πραγματοποιήσει ταχεία συγκόλληση σε δέσμη H, σύμφωνα με το διαφορετικό πάχος των ιστών της δέσμης H. Και το τραπέζι συγκόλλησης πολλαπλών θέσεων λειτουργεί με την ανάγκη της τεχνολογίας/λειτουργίας συγκόλλησης για την αναστροφή της δέσμης H σε διαφορετική απαιτούμενη γωνία, έτσι ώστε να επιτευχθεί η καλύτερη διείσδυση και απόδοση ραφής συγκόλλησης. Εκτός από το τραπέζι συγκόλλησης πολλαπλών θέσεων, λειτουργεί το πτερύγιο δοκού 180 μοιρών μεταξύ του τραπεζιού συγκόλλησης και του κυλινδρικού τραπεζιού, αυτό το πτερύγιο θα βοηθήσει στην πραγματοποίηση της αυτόματης τροφοδοσίας της δέσμης H και της εξόδου και της αυτόματης ανατροπής για τη συγκόλληση σε διαφορετικούς αριθμούς ραφής συγκόλλησης.

Συγκόλληση σε οριζόντια θέση= συγκόλληση με επίπεδο φιλέτο

Ή:

Μηχανή συγκόλλησης WHM36 H-Beam Automatic SAW που είναι εξοπλισμένη με 2 κεφαλές συγκόλλησης βυθισμένου τόξου (υποστηρίζει τεχνολογία συγκόλλησης με ένα τόξο ή τεχνολογία συγκόλλησης διπλού τόξου).

Μηχανή συγκόλλησης WHM36 H-Beam Automatic SAW

Συγκόλληση σε ανακλινόμενη θέση= συγκόλληση φιλέτου στο κάτω μέρος

Για να δουλέψετε με κάθε μηχανή συγκόλλησης SAW, υπάρχουν 2 σετ ρυθμιστών συγκόλλησης CNC για κάθε μηχανή για να περιστρέφετε τη δέσμη H σε οριζόντια ή 55 μοίρες για να διασφαλιστεί η καλή ποιότητα συγκόλλησης.

Τοποθέτηση συγκόλλησης CNC

Στην περιοχή της συγκόλλησης, υπάρχουν πτερύγια δοκού για την ανατροπή της δοκού στις 90 μοίρες ή 180 μοίρες για διαφορετικούς σκοπούς συγκόλλησης.

Πτερύγιο δοκού για ανατροπή δοκού H

Το διάγραμμα ροής εργασίας των βατραχοπέδιλων δοκών:

3-Χώρος ευθυγράμμισης, περιλαμβάνει:

Ένα σετ πτερυγίων δοκού για την ανατροπή της δοκού H από τη θέση âHâ στη θέση âIâ για το ίσιωμα στη φλάντζα της δοκού με το μηχάνημα ισιώματος στη συνέχεια.

Μηχανές ισιώματος φλάντζας μίας δοκού H - για το ίσιωμα των φλαντζών της δοκού H. Η μία δοκός H έχει 2 φλάντζες. Και οι δύο φλάντζες χρειάζονται ίσιωμα. Αλλά το μηχάνημα μία φορά μπορεί να ισιώσει σε μία φλάντζα. Αφού λοιπόν ολοκληρωθεί το ίσιωμα 1 φλάντζας, τότε το πτερύγιο δοκού θα αναποδογυρίσει τη δοκό στις 180 μοίρες για να φτιάξει τη φλάντζα που χρειάζεται ίσιωμα στην κάτω πλευρά.

CNC οριζόντια ισιωτική μηχανή

Πώς να παράγετε μια συγκολλημένη δοκό H/I από χαλύβδινη πλάκα;

Ακολουθεί το διάγραμμα ροής παραγωγής για την παραγωγή από πλάκες έως δέσμη H και τελική επιθεώρηση.

Διάγραμμα ροής παραγωγής

Γραμμές συγκόλλησης δέσμης H που έχουν εγκατασταθεί στο εργοστάσιο του Usersâ
