H Γραμμές συγκόλλησης δοκών

Γραμμές συγκόλλησης δοκού H

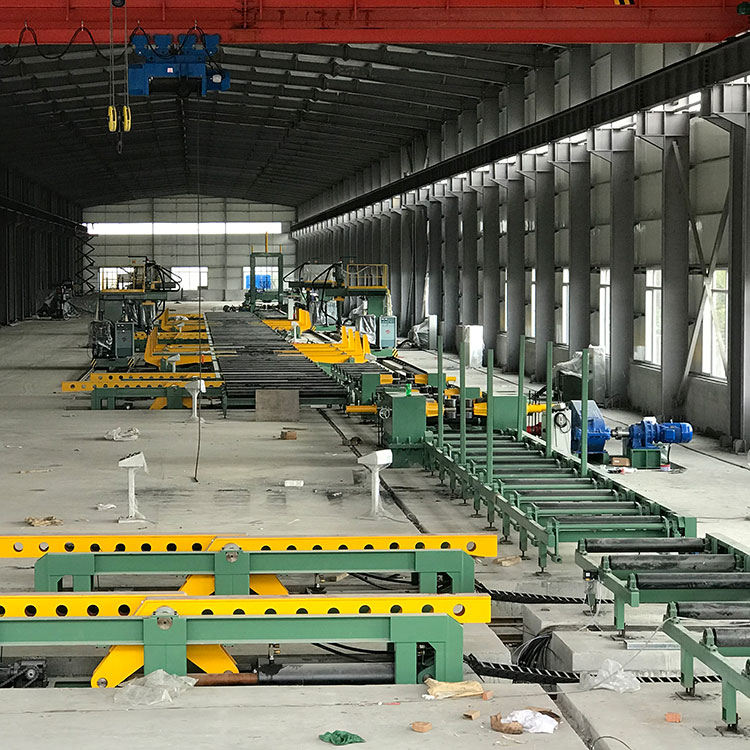

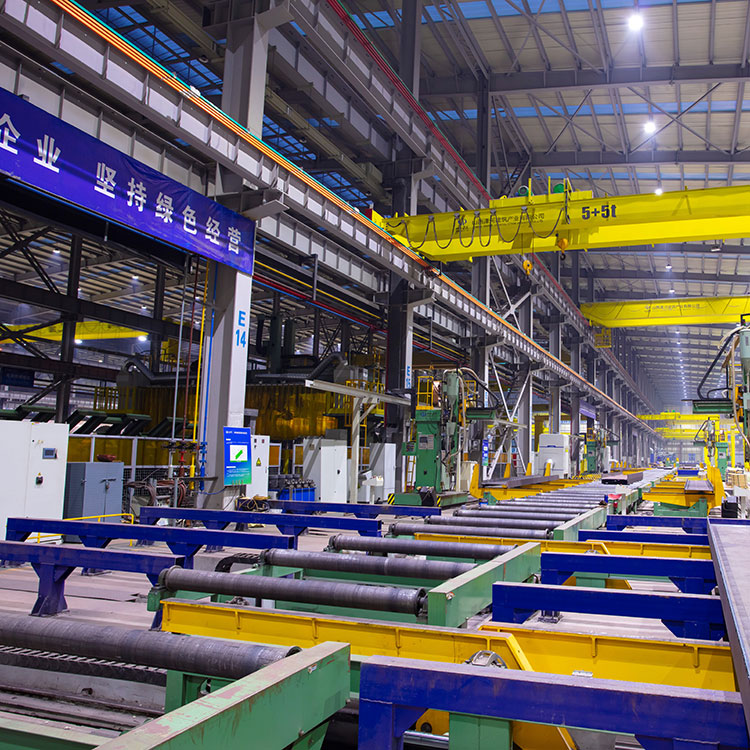

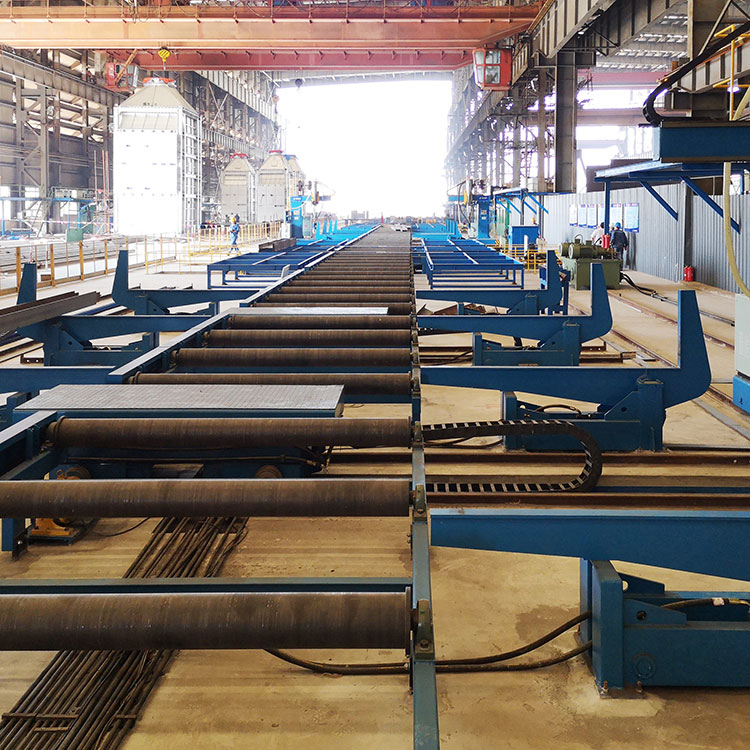

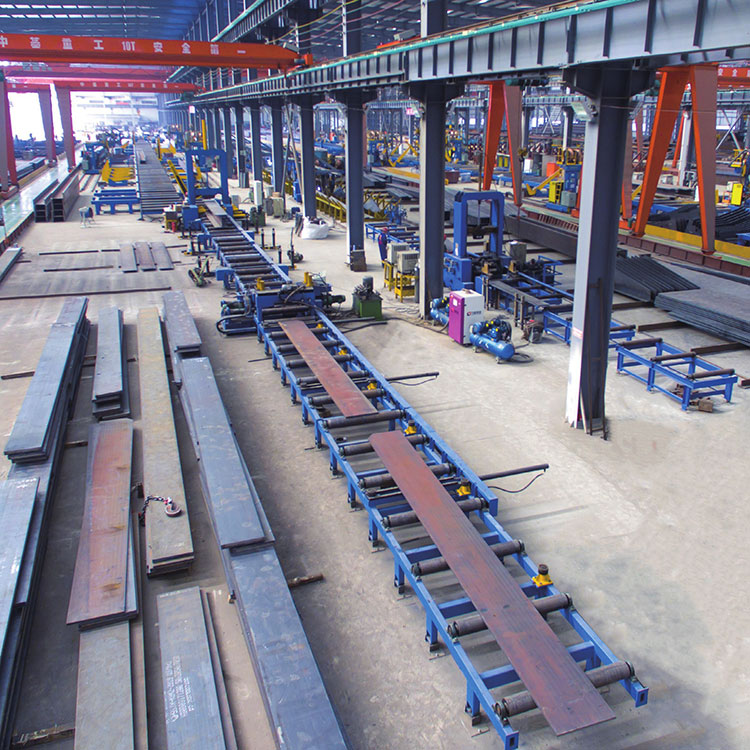

VHAΓραμμές συγκόλλησης δοκού Hείναι γραμμές παραγωγής δέσμης H υψηλής απόδοσης σε συνδυασμό με διαφορετικούς εξοπλισμούς και εργαλεία που κατασκευάζονται από την JINFENG WELDCUT που είναι ο επαγγελματίας κατασκευαστής και προμηθευτής της ΚίναςΓραμμές συγκόλλησης δοκού Hμε προσιτή τιμή. οΓραμμές συγκόλλησης δοκού Hπαρέχουν περισσότερη ασφάλεια και υψηλή απόδοση για την παραγωγή δοκών H ή Τ.

Το JINFENG WELDCUT θα παρέχει 2 χρόνια εγγύηση για τοΓραμμές συγκόλλησης δοκού H. Τα κύρια ηλεκτρικά στοιχεία των παραγωγών δέσμης H επιλέγονται από την παγκοσμίου φήμης μάρκα που θα φέρει πιο βολικό για τους χρήστες να βρίσκουν τα ανταλλακτικά σε τοπικό επίπεδο χωρίς να απομακρυνθούν από μεγάλη απόσταση από την Κίνα. Το VHFΓραμμές συγκόλλησης δοκού Hείναι οι πιο προηγμένες και υψηλής αυτοματοποίησης γραμμές παραγωγής για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικούς κλάδους.

Προδιαγραφές

Χαρακτηριστικό και Εφαρμογή

1.Το VHAΓραμμές συγκόλλησης δοκού Hείναι γραμμές παραγωγής υψηλού αυτοματισμού για την παραγωγή της συγκολλημένης δοκού I και H με λιγότερους εργάτες και λιγότερους γερανούς.

2.Η γραμμή μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να ολοκληρώσει την επικοινωνία σε πραγματικό χρόνο μεταξύ του ανώτερου υπολογιστή και του συστήματος ελέγχου, να ολοκληρώσει τη συλλογή δεδομένων του εξοπλισμού, να ανεβάσει όλα τα συλλεγμένα δεδομένα στο εργοστασιακό σύστημα MES (ή στο ανώτερο κεντρικό σύστημα ελέγχου) και να εξασφαλίσει την έγκαιρη και αποτελεσματικότητα της μετάδοσης πληροφοριών.

3. Ο σχεδιασμός και η προστασία πρέπει να πληρούν τις απαιτήσεις των σχετικών εθνικών προτύπων και την προστασία του περιβάλλοντος. Οι συσκευές ασφάλειας και προστασίας του εξοπλισμού πρέπει να πληρούν τα σχετικά βιομηχανικά πρότυπα.

4. ΑυτόΓραμμές συγκόλλησης δοκού Hχρησιμοποιούνται ευρέως στη ναυπηγική, ναυπηγικές κατασκευές και χαλύβδινες κατασκευές και μεταλλικές κατασκευές, υπεράκτιες, χερσαίες, για συγκόλληση δοκών T για ναυπηγεία και ναυπηγεία, δοκοί H για χαλύβδινες κατασκευές και μεταλλικές κατασκευές ή γέφυρες κ.λπ.

5. Ο εύκαμπτος σχεδιασμός του εξοπλισμού συγκόλλησης επιτρέπει την υποστήριξη οποιωνδήποτε εμπορικών σημάτων των πηγών ισχύος συγκόλλησης.

6. Διατίθενται πιστοποιητικά CE, ECA.

7. Αυτή η γραμμή παρέχει την παραγωγή από ελαφριά δοκό έως πολύ βαριά δοκό με μεγάλο πάχος χωρίς αλλαγή εργαλείων ή εξοπλισμού.

8. Από τη συναρμολόγηση μέχρι το ίσιωμα της όλης επεξεργασίας δεν χρειάζονται γερανοί, που μειώνουν σημαντικά τον κίνδυνο χρήσης γερανών.

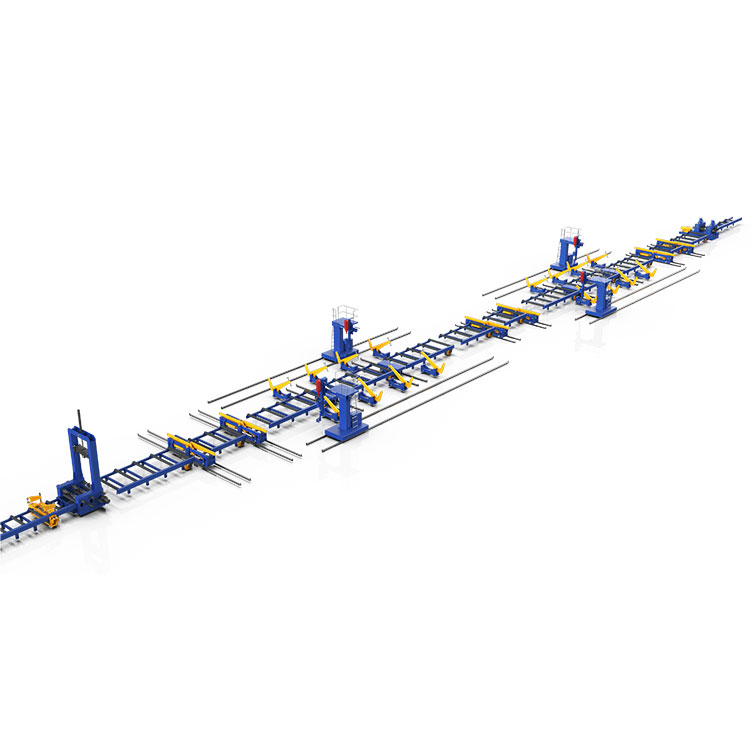

Άποψη δομής

Κατάλογος των μονάδων εξοπλισμού που χρησιμοποιούνται σεΓραμμές συγκόλλησης δοκού H

1-Χώρος συναρμολόγησης, περιλαμβάνει:

Μηχανές συναρμολόγησης μίας κατακόρυφης δέσμης H - για συγκόλληση CO2/MAG σημειακής συγκόλλησης σε ιστό συναρμολόγησης και φλάντζες σε σχήμα Ι.

Ένα σετ βατραχοπέδιλου Beam για την ανατροπή της δοκού H από τη θέση âIâ στη θέση âHâ για ασφαλή μεταφορά στο κυλινδρικό τραπέζι της γραμμής.

2-Χώρος συγκόλλησης

Στην περιοχή συγκόλλησης #1, περιλαμβάνει:

Δύο σετ μηχανών συγκόλλησης με δοκό προβόλου τύπου H. Μία κάθε μηχανή συγκόλλησης εξοπλισμένη με 1 κεφαλή συγκόλλησης βυθισμένου τόξου (υποστηρίζει τεχνολογία συγκόλλησης με ένα τόξο ή διαδοχική συγκόλληση τόξου).

Δύο σετ ανακλιντήρες δοκού για να καθίσει η δοκός H στις 45 μοίρες για να διασφαλιστεί η καλή θέση συγκόλλησης.

Ένα σετ χαλύβδινων καροτσιών (αποτελείται από 2 μονάδες χαλύβδινων καροτσιών) για τη μεταφορά της δοκού στη 2η μηχανή συγκόλλησης με πρόβολο SAW μετά την ολοκλήρωση της συγκόλλησης της 1ης ραφής συγκόλλησης.

Μεταξύ της περιοχής συγκόλλησης # 1 και της περιοχής # 2, υπάρχει ένα σετ πτερυγίων δοκού για την ανατροπή της δοκού που έχουν συγκολληθεί με 2 ραφές συγκόλλησης σε 180 μοίρες για να κάνουν τις άλλες 2 ραφές συγκόλλησης να χρειάζονται συγκόλληση για να κοιτάξουν την κορυφή.

Στην περιοχή συγκόλλησης #2, περιλαμβάνει την ίδια περιοχή συγκόλλησης #1.

3-Χώρος ευθυγράμμισης, περιλαμβάνει:

Ένα σετ πτερυγίων δοκού για την ανατροπή της δοκού H από τη θέση âHâ στη θέση âIâ για το ίσιωμα στη φλάντζα της δοκού με το μηχάνημα ισιώματος στη συνέχεια.

Μηχανές ισιώματος φλάντζας μίας δοκού H - για το ίσιωμα των φλαντζών της δοκού H. Η μία δοκός H έχει 2 φλάντζες. Και οι δύο φλάντζες χρειάζονται ίσιωμα. Αλλά το μηχάνημα μία φορά μπορεί να ισιώσει σε μία φλάντζα. Αφού λοιπόν ολοκληρωθεί το ίσιωμα 1 φλάντζας, τότε το πτερύγιο δοκού θα αναποδογυρίσει τη δοκό στις 180 μοίρες για να φτιάξει τη φλάντζα που χρειάζεται ίσιωμα στην κάτω πλευρά.

Πώς να παράγετε μια συγκολλημένη δοκό H/I από χαλύβδινη πλάκα;

Ακολουθεί το διάγραμμα ροής παραγωγής για την παραγωγή από πλάκες έως δέσμη H και τελική επιθεώρηση.

Διάγραμμα ροής παραγωγής
