Μηχανή κοπής σωλήνων με τσοκ

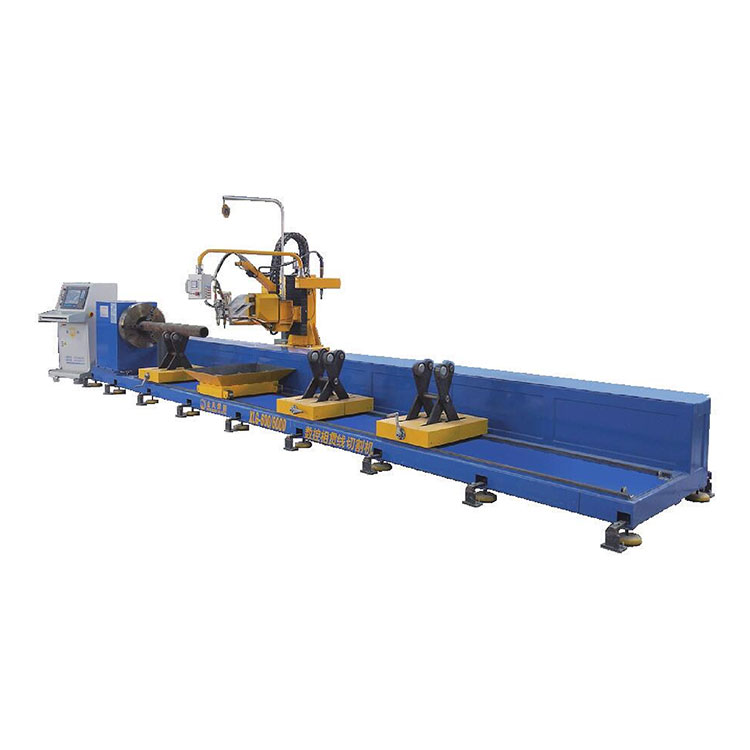

  • Μηχανή κοπής σωλήνων με τσοκ - 0 Μηχανή κοπής σωλήνων με τσοκ - 0

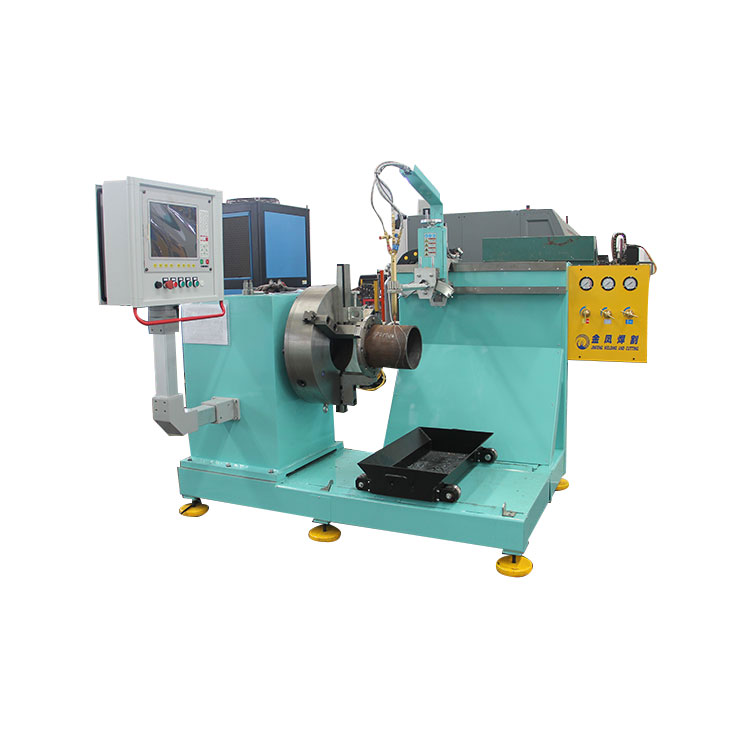

  • Μηχανή κοπής σωλήνων με τσοκ - 1 Μηχανή κοπής σωλήνων με τσοκ - 1

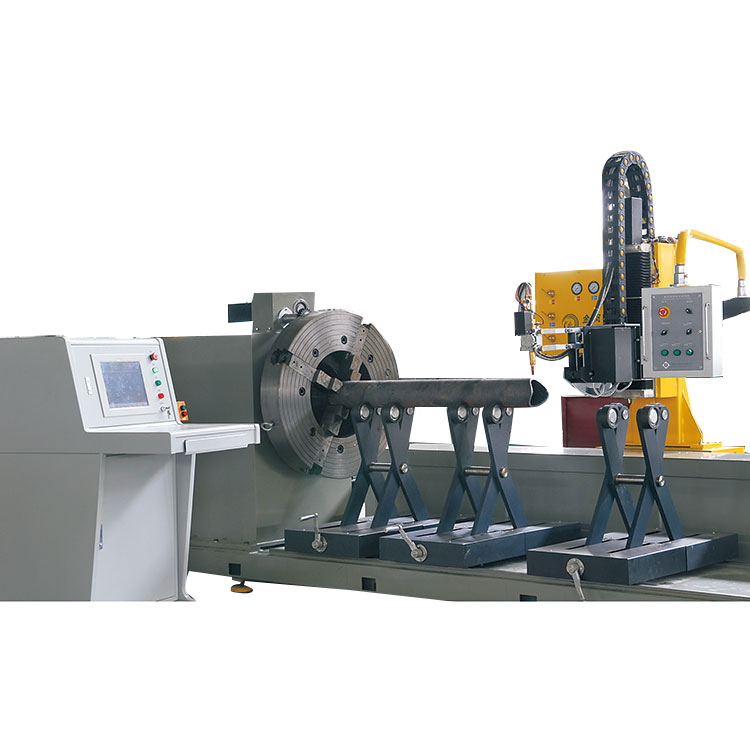

  • Μηχανή κοπής σωλήνων με τσοκ - 2 Μηχανή κοπής σωλήνων με τσοκ - 2

Μηχανή κοπής σωλήνων με τσοκ

Η JINFENG® είναι ο επαγγελματίας κατασκευαστής και προμηθευτής της Κίνας μηχανής κοπής σωλήνων με τσοκ σε προσιτή τιμή. Η μηχανή κοπής σωλήνων με τσοκ είναι μηχανή κοπής πλάσματος και οξυγόνου τρισδιάστατης φλόγας υψηλής απόδοσης για την εκτέλεση της κοπής πλάσματος ή της κοπής με φλόγα οξυγόνου σε στρογγυλό σωλήνα ή σωλήνα.

Αποστολή Ερώτησης

Λήψη PDF

περιγραφή προϊόντος
JINFENG® είναι ο επαγγελματίας κατασκευαστής και προμηθευτής της ΚίναςΜηχανή κοπής σωλήνων με τσοκμε προσιτή τιμή. οΜηχανή κοπής σωλήνων με τσοκείναι τρισδιάστατη μηχανή κοπής πλάσματος και οξυφλόγας υψηλής απόδοσης για την εκτέλεση της κοπής πλάσματος ή της κοπής με φλόγα οξυγόνου σε στρογγυλό σωλήνα ή σωλήνα.

XLG



Μηχανή κοπής σωλήνων με τσοκ



Για όλα ταΜηχανή κοπής σωλήνων με τσοκπου κατασκευάζονται από την JINFENG WELDCUT θα παραδοθούν στον Τελικό χρήστη με 2 χρόνια εγγύηση και τα οποία είναι εξοπλισμένα με τσοκ για να συσφίγγει τον στρογγυλό σωλήνα και να περιστρέφει τον σωλήνα κατά την κοπή, στηρίγματα για σωλήνα. Ο πυρσός κοπής πλάσματος και ο φακός κοπής με φλόγα οξυγόνου είναι τοποθετημένοι στον κινούμενο φορείο που μπορεί να κινείται κατά μήκος του σωλήνα. Το μηχάνημα υποστηρίζει όλες τις διεπαφές CAD-CAM ως προαιρετικά. Το XLGΜηχανή κοπής σωλήνων με τσοκείναι η πιο προηγμένη θερμική κοπτική μηχανή σωλήνων για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικές βιομηχανίες.



Προδιαγραφές



Μοντέλο

Στρογγυλή διάμετρος σωλήνα

Μέγιστο μήκος

Μέγιστο βάρος σωλήνα

XLG 600

50-600mm

12000 mm

XLG 900

60-900mm

12000 mm

XLG 1250

200-1250mm

12000 mm

12Τ

XLG 1600

300-1600mm

12000 mm

20Τ


Υποστήριξη κοπής Plasma, σήμανση πλάσματος, σήμανση Inkjet, λογισμικό CAD-CAM



Χαρακτηριστικό και Εφαρμογή



1.Το XLGΜηχανή κοπής σωλήνων με τσοκμπορεί να προσφέρει υψηλής ποιότητας λοξοτομή, κοπή οπών, κάθετη κοπή για να μειώσει τις εργασίες μάζας στο επόμενο και να διευκολύνει τη σύνδεση συγκόλλησης στην επόμενη διαδικασία.

2. Το μηχάνημα κοπής σωλήνων μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να επιτρέπει τον απομακρυσμένο έλεγχο μέσω της προβολής ομάδας για τους μηχανικούς από τον κατασκευαστή να πραγματοποιούν εύκολα την απομακρυσμένη διάγνωση για να λύσουν τα προβλήματα μέσω Διαδικτύου χωρίς να στείλουν μηχανικούς στο χώρο εργασίας.

3.Το λογισμικό CNC υποστηρίζει τη λειτουργία κοπής και τον χειροκίνητο προγραμματισμό εξαρτημάτων με βάση τις μακροεντολές που είναι ενσωματωμένες στο CNC. Το CNC διαθέτει διεπαφή εισαγωγής για το αρχείο δεδομένων που εξάγεται από το λογισμικό σχεδιασμού TEKLA.

4.Αυτό το XLGΜηχανή κοπής σωλήνων με τσοκχρησιμοποιούνται ευρέως σε ναυπηγεία, ναυπηγεία, υπεράκτιες, χαλύβδινες κατασκευές, χαλύβδινες κατασκευές, σωληνώσεις, για την κοπή πλάσματος και την κοπή σωλήνων με φλόγα οξυγόνου για την κατασκευή σταδίων, γεφυρών, θεματικών πάρκων, εκθεσιακών κέντρων, αεροδρομίου, εμπορικών κέντρων, ζευκτών, πέδιλων, σκελετών, σακακιών, σωλήνων στήριξης κ.λπ.

Με την προσθήκη XLGΜηχανή κοπής σωλήνων με τσοκστην εγκατάσταση παραγωγής, οι τελικοί χρήστες από διαφορετικές βιομηχανίες μπορούν να αυξήσουν την παραγωγή τους και να μειώσουν πολύ την εργασία.




Άποψη δομής



1.Σύστημα ελέγχου CNC



Η κύρια μονάδα ελέγχου CNC είναι ένας βιομηχανικός ελεγκτής, ενσωματωμένος με οθόνη αφής. Με την παρεμβολή κάρτας πλακέτας υλικού, το CNC έχει αξιόπιστη σταθερότητα και εύκολη και βολική καλωδίωση. Με τον τυπικό κωδικό G, είναι εύκολο για τον χειριστή να μάθει και να χειριστεί το μηχάνημα. Το σύστημα CNC υποστηρίζει 3 τρόπους λειτουργίας: κοπή με φλόγα, κοπή πλάσματος και επίδειξη.

Το λογισμικό freepipe είναι μια βιβλιοθήκη Macros, η οποία είναι ενσωματωμένη στο λογισμικό του συστήματος CNC και εύκολη για χειριστή για χειροκίνητο προγραμματισμό.



2.Τσακ

Το ένα άκρο του στρογγυλού σωλήνα στερεώνεται στο τσοκ, το άλλο άκρο υποστηρίζεται από ελεύθερο στήριγμα. Η δύναμη του τσοκ για να περιστρέφει τον σωλήνα περιστρεφόμενο για κοπή με την κεφαλή κοπής για να πραγματοποιήσει την αυτόματη κοπή.



3.Κεφαλή κοπής σε κινούμενο καρότσι

Το κινούμενο καρότσι κινείται στο μήκος του σωλήνα για να φέρει την κεφαλή κοπής να καλύψει όλο το μήκος του σωλήνα για να πραγματοποιήσει την κοπή σε σωλήνα με διαφορετικό μήκος.



4.Στήριγμα σωλήνα

Χρησιμοποιείται για τη στήριξη του σωλήνα σε μήκος με πολλά σετ στηριγμάτων. Το στήριγμα σωλήνα ελέγχεται από ένα αμφίδρομο βιδωτό συρόμενο παξιμάδι και το συρόμενο παξιμάδι είναι εξοπλισμένο με ένα πλαίσιο στήριξης πόλωσης, το οποίο μπορεί να ρυθμιστεί ώστε να ταιριάζει στο διαφορετικό μέγεθος της διαμέτρου του σωλήνα. Ο βραχίονας κυλιόμενου τροχού μπορεί να μετακινηθεί κατά μήκος της διαμήκους ράγας στο τραπέζι βάσης, έτσι ώστε το σημείο στήριξης να μπορεί να ρυθμιστεί ανάλογα με το μήκος του σωλήνα.
