Γραμμή κοπής προφίλ πλάσματος

JINFENG® είναι ο επαγγελματίας κατασκευαστής και προμηθευτής της ΚίναςΓραμμή κοπής προφίλ πλάσματοςs με προσιτή τιμή. οΓραμμή κοπής προφίλ πλάσματοςs είναι γραμμές κοπής προφίλ ρομπότ πλάσματος υψηλής απόδοσης για την εκτέλεση της κοπής πλάσματος σε διαφορετικά προφίλ χάλυβα βολβού, λωρίδας, γωνιών, δοκού T, καναλιού, δοκού H ή δοκού I με βραχίονα ρομπότ.

PRG 400



Γραμμή κοπής προφίλ πλάσματοςs



Για όλα ταΓραμμή κοπής προφίλ πλάσματοςs και οι μηχανές κοπής πλάσματος που κατασκευάζονται από την JINFENG WELDCUT θα έχουν 2 χρόνια εγγύηση και είναι εξοπλισμένες με προαιρετικά εξαρτήματα όπως τραπέζια κυλίνδρων, εγκάρσιος μεταφορέας, σήμανση inkjet, φίλτρο σκόνης, σύστημα κοπής πλάσματος, μεταφορέας ιμάντα-πλάκας εξόδου, ανατροπές και υποστηρίζουν όλες τις διεπαφές CAD-CAM. Το PRGΓραμμή κοπής προφίλ πλάσματοςs είναι η πιο προηγμένη ρομποτική γραμμή κοπής πλάσματος για αύξηση της παραγωγικότητας για τελικούς χρήστες από διαφορετικές βιομηχανίες.



Προδιαγραφές



Μοντέλο	Βολβός	Λωρίδα	Γωνία	E-γωνία	Δοκός Τ	Κανάλι	Δοκός H	Μήκος	Βάρος
PRG 400	80*5mm â 400*20 χλστ	100*5mm â 400*20 χλστ	100*75mm- 300*150 χλστ	75*75mm- 180*180 χλστ	100*50mm- 350*150 χλστ	100*50mm- 400*115 χλστ	N/A	12000 mm	1,5Τ
PRG 600	80*5mm â 550*20 χλστ	100*5mm â 600*30 χλστ	100*75mm- 500*150 χλστ	75*75mm- 220*220 χλστ	100*50mm- 500*200 χλστ	100*50mm- 400*200 χλστ	150*150mm- 400*200 χλστ	12000 mm	2,5Τ
Υποστήριξη κοπής Plasma, σήμανση πλάσματος, σήμανση Inkjet, λογισμικό CAD-CAM



Χαρακτηριστικό και Εφαρμογή



1.Το PRGΓραμμή κοπής προφίλ πλάσματοςΤο s είναι ένας εξοπλισμός κοπής υψηλού αυτοματισμού ενσωματωμένος με έναν βραχίονα ρομπότ έξι αξόνων ABB. Με μια βασική λειτουργία από έναν χειριστή, η γραμμή ξεκινά την αυτόματη επεξεργασία από τη φόρτωση υλικού και την εκφόρτωση εξαρτημάτων μετά την κοπή πλάσματος.

2. Η γραμμή μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να επιτρέπει τον απομακρυσμένο έλεγχο μέσω του προγράμματος προβολής ομάδας για τους μηχανικούς από τον κατασκευαστή να πραγματοποιούν εύκολα την απομακρυσμένη διάγνωση για να λύσουν τα προβλήματα μέσω Διαδικτύου χωρίς να στείλουν μηχανικούς στο χώρο εργασίας.

3. Το σύστημα CNC παρέχει πλήρη έλεγχο όλου του συστήματος κύριας γραμμής (ρομπότ, κυλινδρικό τραπέζι, εγκάρσιος μεταφορέας, καρότσι μέτρησης και λαβή, σύστημα σήμανσης)ã

4. Μπορεί να διαβάσει αρχεία *.gen που δημιουργούνται από Tribon/AM, αρχεία DSTV που εξάγονται από λογισμικό σχεδίασης TEKLA και άλλες μορφές.

5. ΑυτόΓραμμή κοπής προφίλ πλάσματοςχρησιμοποιούνται ευρέως στη ναυπηγική, τα ναυπηγεία και τις υπεράκτιες για την κοπή πλάσματος ενισχυτικού για την κατασκευή επίπεδων πάνελ, κατασκευής διπλού πυθμένα, υποσυστημάτων, διαφραγμάτων, ιστών, μικροπάνελ για διαφορετικά σκάφη/πλοία. Με PRGΓραμμή κοπής προφίλ πλάσματοςs, τα ναυπηγεία ή η ναυπηγική βιομηχανία μπορούν να αυξήσουν την παραγωγή τους και να μειώσουν την εργασία.



Λεπτομέριες



Το PRG400Γραμμή κοπής προφίλ πλάσματοςs αποτελείται από:

Ανατροπές για ανατροπή των προφίλ

Μεταφορείς κυλίνδρων ως buffler

Σταυρός μεταφορέας για φόρτωση

Καροτσάκι μέτρησης και λαβή

Τραπέζι Roller εισόδου

Συσκευή σήμανσης inkjet,

Θάλαμος κοπής ρομπότ πλάσματος με φίλτρο σκόνης

Μεταφορικός ιμάντας-πλάκας διαλογής μικρού τμήματος

Τραπέζι κυλίνδρου εξόδου για μεγάλο μέρος

Σταυρός μεταφορέας για μεγάλα μέρη

Ανατροπές για χειροκίνητη λείανση

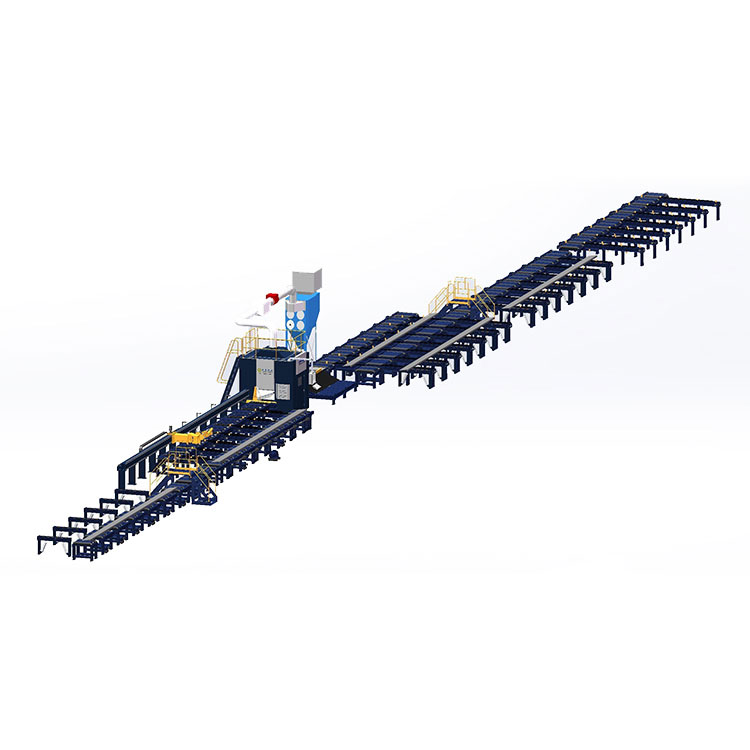

Άποψη δομής

Καροτσάκι μέτρησης και λαβή

Τροφοδοσία του προφίλ στον θάλαμο κοπής ταυτόχρονα για τη μέτρηση του μήκους του τροφοδοτούμενου προφίλ.



Μαρκαδόρος Inkjet

Με συσκευή σήμανσης inkjet για εκτύπωση γραμμάτων, αριθμών, συμβόλων και γραμμής κάμψης (αντίστροφες γραμμές)

Θάλαμος κοπής ρομπότ

Με την εγκατάσταση ενός βραχίονα ρομπότ 6 αξόνων μέσα στο θάλαμο κοπής για την εκτέλεση της υψηλής ποιότητας κοπής σε προφίλ. Αυτό είναι το βασικό μέρος ολόκληρου του PRG400Γραμμή κοπής προφίλ πλάσματοςμικρό.



Μεταφορέας ταινίας-πλάκας και τραπέζι υποδοχής

Εξοπλισμένος ένας μεταφορέας ταινίας-πλάκας μετά την κοπή του θαλάμου, το PRG400Γραμμή κοπής προφίλ πλάσματοςs μπορεί να ταξινομήσει αυτόματα τα μικρά μέρη και να εξάγει αυτόματα τα εξαρτήματα. Το κοντό μέρος σπρώχνεται από έναν ωθητή στο τραπέζι λήψης για να πραγματοποιήσει ο χειριστής τα κοντά εξαρτήματα εύκολα.



Κλίστρες

Στο μηχάνημα κοπής πλάσματος PRG400 Robot υπάρχουν εγκατεστημένες 3 ομάδες ανατροπών προφίλ. Η πρώτη ομάδα είναι για την ανατροπή των λαμπτήρων κατά 180 μοίρες για να γίνει η κεφαλή του λαμπτήρα στο κάτω μέρος. Οι άλλες 2 ομάδες είναι να ανατρέψουν τα εξαρτήματα για να αφήσουν τους χειριστές να κάνουν χειροκίνητη λείανση για να αφαιρέσουν το γρέζι και στις δύο πλευρές των εξαρτημάτων μετά την κοπή.
