Γραμμές συγκόλλησης δοκών T

Γραμμές συγκόλλησης δοκού T10 T

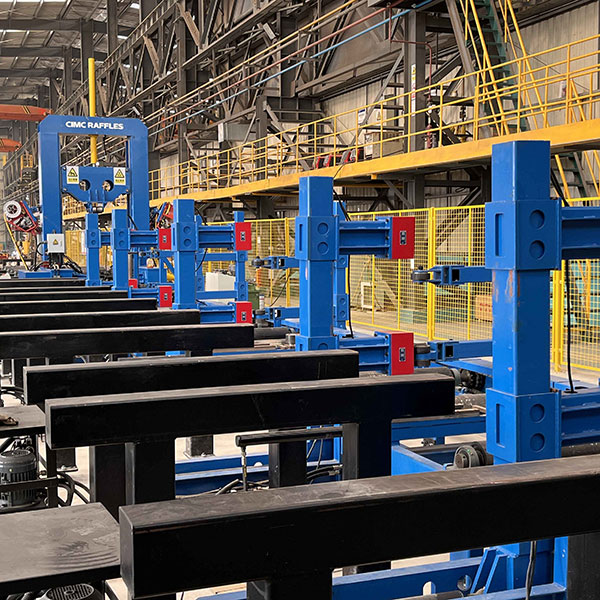

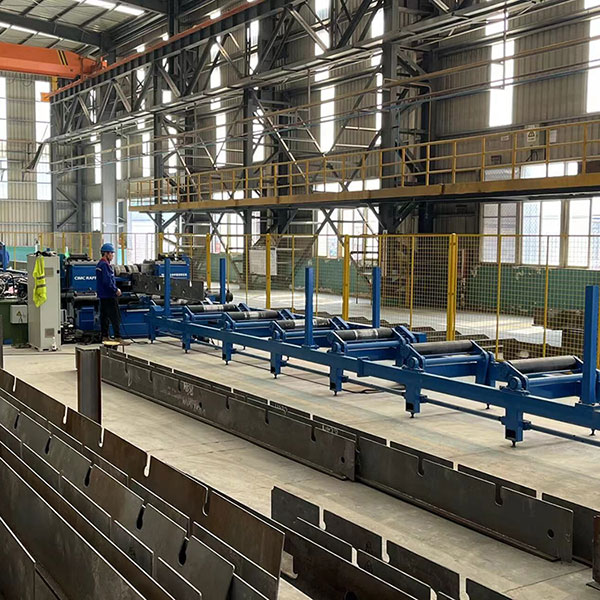

Οι αυτόματες γραμμές συγκόλλησης δέσμης T T10 χρησιμοποιούνται ευρέως στα Ναυπηγεία και τη ναυπηγική, οι οποίες είναι γραμμές παραγωγής δέσμης Τ υψηλής απόδοσης σε συνδυασμό με διαφορετικούς εξοπλισμούς και εργαλεία που κατασκευάζονται από την JINFENG WELDCUT, η οποία είναι ο επαγγελματίας κατασκευαστής και προμηθευτής γραμμών συγκόλλησης δοκών Τ στην Κίνα με προσιτή τιμή. Οι γραμμές συγκόλλησης δέσμης Τ παρέχουν μεγαλύτερη ασφάλεια και υψηλή απόδοση για την παραγωγή δοκών Box.

Η JINFENG WELDCUT θα παρέχει εγγύηση 1 έτους για τις γραμμές συγκόλλησης δέσμης Τ. Τα κύρια ηλεκτρικά στοιχεία των παραγωγών δέσμης T επιλέγονται από την παγκοσμίου φήμης μάρκα που θα φέρει πιο βολικό για τους χρήστες να βρίσκουν τα ανταλλακτικά σε τοπικό επίπεδο χωρίς να απομακρυνθούν από μεγάλη απόσταση από την Κίνα. Οι γραμμές συγκόλλησης δέσμης T15 Automatic T είναι οι πιο προηγμένες και υψηλής αυτοματοποίησης γραμμές παραγωγής για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικές βιομηχανίες.

Άποψη δομής

Προδιαγραφές

Χαρακτηριστικό και Εφαρμογή

1-Τυπικοί τύποι δοκών Τ που μπορούν να παραχθούν σε γραμμές συγκόλλησης με δοκό Τ

2. Οι γραμμές συγκόλλησης δέσμης T10 είναι γραμμές παραγωγής υψηλής αυτοματοποίησης για την παραγωγή της συγκολλημένης δέσμης Τ με λιγότερους εργάτες και λιγότερους γερανούς.

3. Η γραμμή μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να ολοκληρώσει την επικοινωνία σε πραγματικό χρόνο μεταξύ του ανώτερου υπολογιστή και του συστήματος ελέγχου, να ολοκληρώσει τη συλλογή δεδομένων του εξοπλισμού, να φορτώσει όλα τα συλλεγμένα δεδομένα στο εργοστασιακό σύστημα MES (ή στο ανώτερο κεντρικό σύστημα ελέγχου), και διασφαλίζουν την επικαιρότητα και την αποτελεσματικότητα της μετάδοσης πληροφοριών.

4. Αυτές οι γραμμές συγκόλλησης δέσμης Τ χρησιμοποιούνται ευρέως σε ναυπηγεία, ναυπηγικές κατασκευές και χαλύβδινες κατασκευές, για συγκόλληση δοκού Τ, ράβδου Τ για πλοία θραύσης πάγου ή κτιρίων από χάλυβα και χαλύβδινων κατασκευών ή γεφυρών κ.λπ.

5. Ο εύκαμπτος σχεδιασμός του εξοπλισμού συγκόλλησης επιτρέπει την υποστήριξη οποιωνδήποτε εμπορικών σημάτων των πηγών ισχύος συγκόλλησης.

6. Διατίθενται πιστοποιητικά CE, ECA.

7. Αυτές οι γραμμές συγκόλλησης δέσμης Τ παρέχουν την παραγωγή από δοκό ελαφριάς έως πολύ βαριάς δοκού με μεγάλο πάχος χωρίς αλλαγή εργαλείων ή εξοπλισμού.

8. Από τη συναρμολόγηση μέχρι το ίσιωμα της όλης επεξεργασίας δεν χρειάζονται γερανοί, που μειώνουν σημαντικά τον κίνδυνο χρήσης γερανών.

Οι γραμμές συγκόλλησης δέσμης Τ αποτελούνται από τις μηχανές και τον εξοπλισμό που αναφέρονται εδώ, για την παραγωγή συγκολλημένης δέσμης Τ:

Μηχάνημα κοπής φλόγας CNC, πολλαπλών κεφαλών

Αυτό το μηχάνημα είναι εξοπλισμένο με φακούς κοπής ταινιών πολλαπλών κεφαλών που είναι εγκατεστημένοι σε μηχανές κοπής CNCFlame για κατασκευαστικές εταιρείες χάλυβα, ναυπηγεία που έχουν πολλές λωρίδες για κοπή. Κυρίως οι λωρίδες χρησιμοποιούνται στην επιχείρηση κατασκευής χάλυβα ως ιστός και φλάντζες για την παραγωγή της συγκολλημένης δοκού H ή στα ναυπηγεία ως ιστός και φλάντζες για την παραγωγή δοκών Τ για τα ενισχυτικά σκάφους.

Προδιαγραφές

Μηχάνημα λοξοτομής φλάντζας

Το μηχάνημα λοξοτομής με φλάντζα είναι ένας ειδικός εξοπλισμός που έχει σχεδιαστεί για τη λοξοτομή της πλάκας φλάντζας στη βιομηχανία μεταλλικών κατασκευών. Έχει τα πλεονεκτήματα της γρήγορης λοξοτομής, του καλού σχηματισμού γωνίας R, της απλής λειτουργίας, της αξιόπιστης εργασίας και του μικρού αποτυπώματος. Είναι ιδιαίτερα κατάλληλο για τη βιομηχανία μεταλλικών κατασκευών που παράγει μαζικά δοκούς Τ.

Αυτό το μηχάνημα χρησιμοποιεί την αρχή της κύλισης και της πίεσης για να κυλήσει γρήγορα και αποτελεσματικά τις άκρες των ακατέργαστων υλικών για να τα στρογγυλοποιήσει, κάτι που μπορεί να αντικαταστήσει τις παραδοσιακές διαδικασίες χειροκίνητης αφαίρεσης γρεζιών, λοξοτομής και στρογγυλοποίησης. Οι στρογγυλεμένες γωνίες σχηματίζονται ομοιόμορφα, με όμορφη εμφάνιση. Αυτό το μηχάνημα έχει παραγωγική απόδοση για τη μείωση της έντασης εργασίας των εργαζομένων. Τυλίγοντας την άκρη της πλάκας, μειώνεται η συγκέντρωση τάσης στην άκρη της πλάκας. Αυτό το μηχάνημα έχει τα χαρακτηριστικά της ασφαλούς και βολικής χρήσης, σταθερής μετάδοσης, υψηλού βαθμού αυτοματισμού και μεγάλης διάρκειας ζωής.

Κύρια τεχνικά στοιχεία

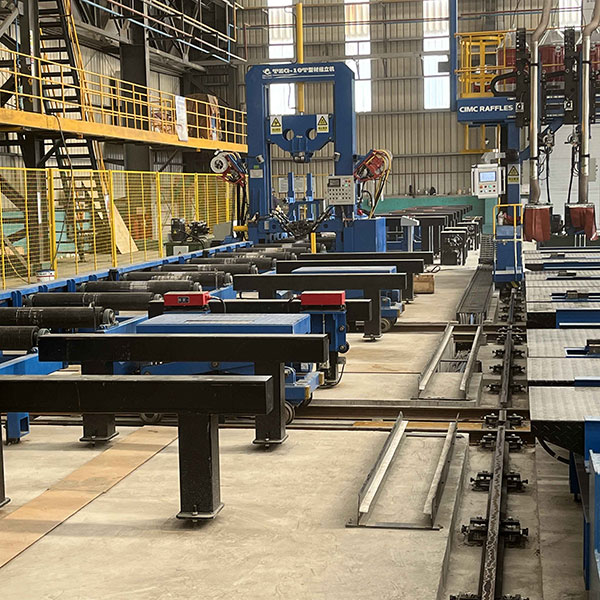

Μηχανή συναρμολόγησης δοκών Τ

Το μηχάνημα συναρμολόγησης δοκών T είναι ειδικά σχεδιασμένο για ναυπηγείο, ναυπηγική εταιρεία για την κατασκευή της δέσμης Τ.

Στις 2 πλευρές της κύριας μηχανής υπάρχουν 2 ομάδες πιστολιών συγκόλλησης θωράκισης αερίου, κατά τη συναρμολόγηση των 2 σετ όπλων συγκόλλησης με κολλητική συγκόλληση ταυτόχρονα. Η απόσταση μεταξύ 2 πιστολιών συγκόλλησης στη μία πλευρά είναι ρυθμιζόμενη για να καλύψει τη διαφορετική απαίτηση διαφορετικών προδιαγραφών μεγέθους της δέσμης Τ και, στη συνέχεια, μπορεί να καλύψει την αντοχή συγκόλλησης με συγκόλληση διαφορετικής προδιαγραφής δοκού.

Στο κύριο μηχάνημα υπάρχουν πολλά σετ τροχών σύσφιξης φλάντζας/πάνελ και ιστού για να διασφαλιστεί η ακρίβεια τοποθέτησης των δοκών που χρειάζονται συναρμολόγηση.

Αυτό το μηχάνημα μπορεί επίσης να ανταποκριθεί στην απαίτηση για τη συναρμολόγηση του ιστού και της φλάντζας/του πίνακα όχι στο κέντρο. Οι τροχοί σύσφιξης για φλάντζα/πάνελ στο κύριο μηχάνημα, ο χρήστης μπορεί να ρυθμίσει την απόσταση μεταξύ της κεντρικής γραμμής των τροχών σύσφιξης και της κεντρικής γραμμής του ιστού. Η ρύθμιση είναι βολική και αξιόπιστη.

Δοκός T Welding Gantry

Το μηχάνημα συγκόλλησης δοκών T είναι ειδικά σχεδιασμένο για τη συγκόλληση της δοκού T για ναυπηγείο. Το κύριο μηχάνημα είναι στον τύπο πύλης με δομή πολλαπλών στρώσεων, το οποίο έχει την καλή σταθερότητα, τη μεγάλη ικανότητα φόρτωσης. Στη γέφυρα υπάρχουν 6 σετ κεφαλών συγκόλλησης, σε κάθε κεφαλή υπάρχει ένα σετ φακών συγκόλλησης CO2/MAG, σε κάθε κεφαλή συγκόλλησης υπάρχει μία ατομική συσκευή εντοπισμού λέιζερ. Τα 2 σετ πυρσών συγκόλλησης μπορούν να συγκολληθούν στην ίδια δέσμη Τ ταυτόχρονα. Στην επάνω πλατφόρμα της μηχανής μπορεί να τοποθετηθεί πολλαπλό καρούλι σύρματος συγκόλλησης, έτσι μπορεί να μειώσει σημαντικά τον χρόνο αλλαγής του σύρματος συγκόλλησης για να αυξηθεί η απόδοση εργασίας.

Για να δουλέψετε με το σκελετό συγκόλλησης υπάρχει ένα τραπέζι συγκόλλησης με ηρεμιστικά τεμάχια για τη σύσφιξη της δοκού Τ που χρειάζονται πλήρη συγκόλληση.

T beam Υδραυλικό ισιωτικό μηχάνημα

Το μηχάνημα ισιώματος TJZ10 είναι ένας ειδικός εξοπλισμός ισιώματος που έχει σχεδιαστεί για συγκολλημένη παραγωγή δοκών Τ σε ναυπηγεία και ναυπηγική βιομηχανία. Έχει το πλεονέκτημα της γρήγορης ταχύτητας ευθυγράμμισης, της χαμηλής κατανάλωσης ενέργειας, της απώλειας θορύβου, της απλής λειτουργίας, της αξιόπιστης εργασίας και της υψηλής ασφάλειας. Είναι ιδιαίτερα κατάλληλο για τη μαζική παραγωγή δοκών Τ σε κατασκευές από χάλυβα, ναυπηγικές και άλλες βιομηχανίες.

Ατσάλινο καρότσι

Αυτός ο εξοπλισμός χρησιμοποιείται κυρίως για τον συντονισμό με τη διαδικασία παραγωγής για τη μεταφορά του τεμαχίου εργασίας από το κυλινδρικό τραπέζι μεταφοράς ή άλλο εξοπλισμό στον εξοπλισμό που πρόκειται να υποβληθεί σε επεξεργασία. Το χαλύβδινο καρότσι έχει κυρίως δύο λειτουργίες δράσης: περπάτημα και ανύψωση. Η μετατόπιση του τεμαχίου μπορεί να ολοκληρωθεί μέσω χειρισμού και ελέγχου. Ο εξοπλισμός έχει απλή δομή, βολική λειτουργία και σταθερή λειτουργία.
