2-1-7 3 σε γραμμή συγκόλλησης δέσμης 1 ώρας

Για όλες τις γραμμές συγκόλλησης ακτίνων 1 ώρας που κατασκευάζονται από το Jinfeng Weldcut θα έχουν εγγύηση 12 μηνών, οι οποίες είναι η υψηλότερη μηχανή απόδοσης για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από τη δομή χάλυβα, τη γέφυρα, την κατασκευή.

Προδιαγραφές

Χαρακτηριστικό και εφαρμογή

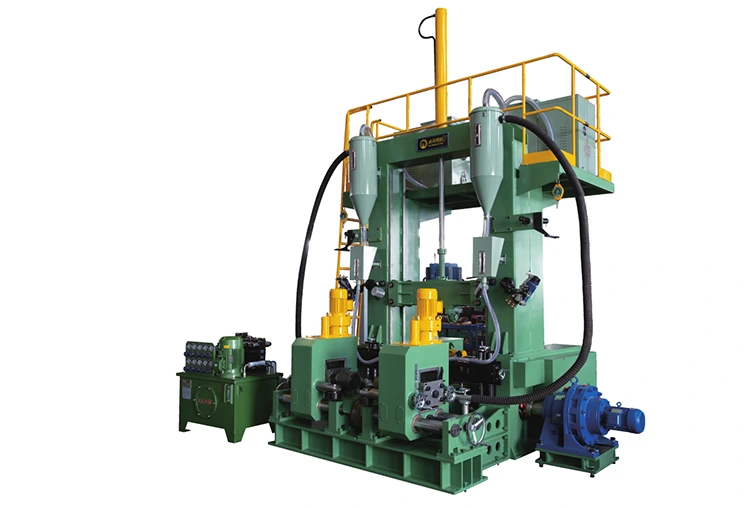

Οι γραμμές συγκόλλησης δέσμης 1 ώρας έχουν ως συνδυασμένη λειτουργία της δέσμης Η, του συγκροτήματος δέσμης Τ, της συγκόλλησης και της παραμόρφωσης της φλάντζας μετά τη συγκόλληση. Έτσι μπορεί να συνειδητοποιήσει με ακρίβεια και ταχέως την παραγωγή δέσμης H και T Beam. Έχει τα ακόλουθα πλεονεκτήματα: απλή λειτουργία, μικρότερο κόστος εργασίας και μικρή περιοχή κάλυψης.

Αυτή η γραμμή έχει δύο προαιρετική διαδικασία συγκόλλησης για να επιλέξετε ανάλογα με το πάχος της δομικής χάλυβα που θα συγκολληθεί:

Επιλογή Α: Η συγκόλληση δίδυμου καλωδίου με μονό τόξο, η οποία ο ρυθμός εναπόθεσης είναι 40% υψηλότερος από το γενικό ενιαίο τόξο μεμονωμένο καλώδιο βυθισμένο στη συγκόλληση τόξου, είναι ιδιαίτερα κατάλληλο για το πάχος χάλυβα δομής του οποίου το πάχος είναι μικρότερο από 20mm.

Επιλογή Β: Ενιαία συγκόλληση με ένα καλώδιο. Κατάλληλο για μεγαλύτερη εμβέλεια της συγκόλλησης πάχους πλάκας.

Καθέκαστα

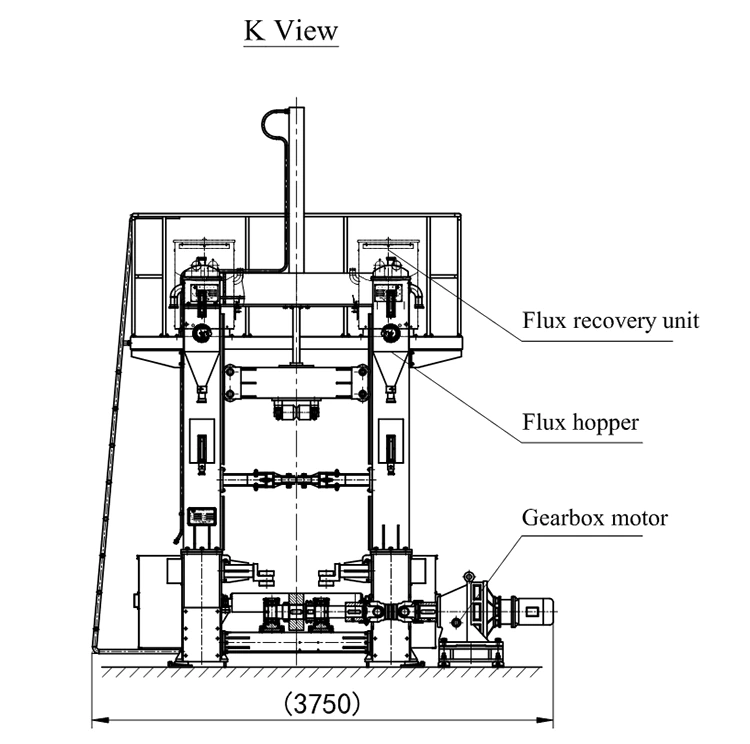

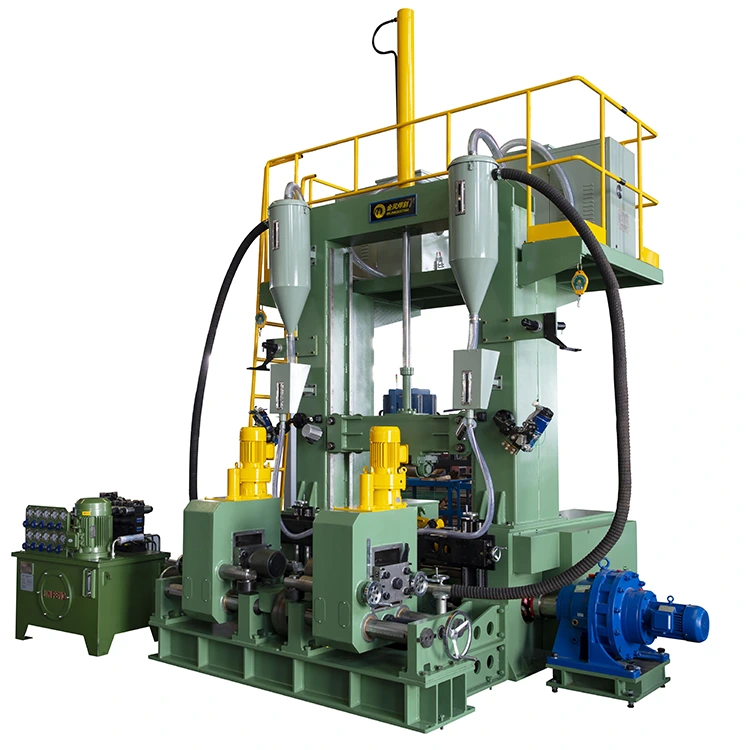

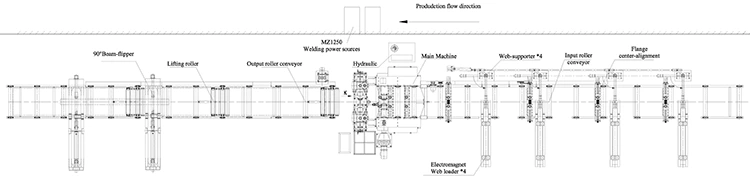

Οι τυποποιημένες γραμμές συγκόλλησης δέσμης ZHJ3-In 1 h αποτελούνται από έναν πίνακα κυλίνδρων εισόδου, τον κύριο σταθμό συγκόλλησης και ισιώματος, τον πίνακα εξόδου, τον κύριο σταθμό συγκόλλησης και την ισορροπία εκεί εγκατεστημένες μονάδες ανάκτησης ροής, κεφαλή συγκόλλησης με συσκευές φλόγας και σύσφιξης για φλόγα και web.

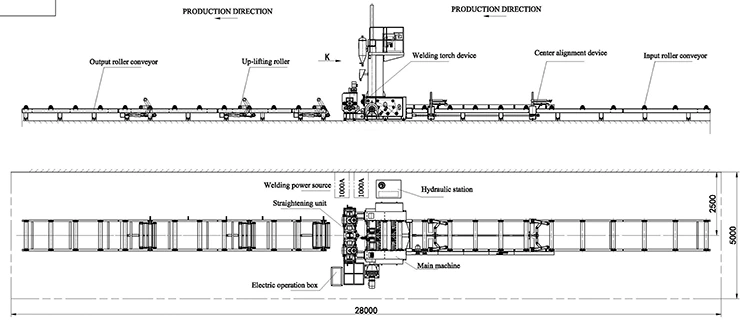

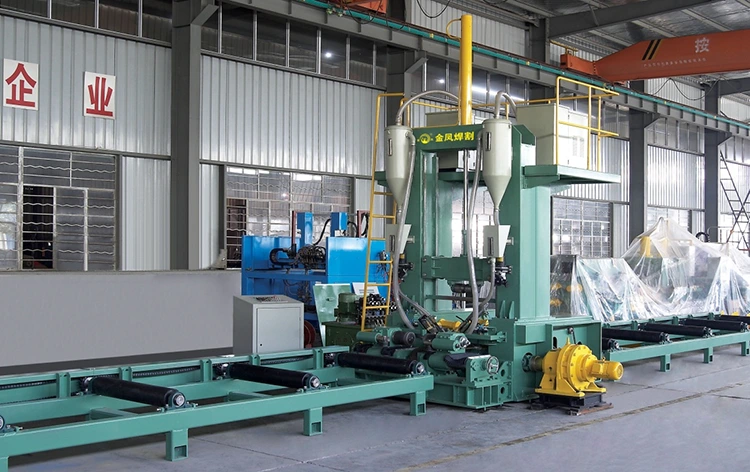

1. StandardzHJ3-In 1 h Γραμμές συγκόλλησης δέσμης

2. Επιλογή 1:

Σύμφωνα με διαφορετικά αιτήματα από τους πελάτες, παρέχουμε επίσης τη διαμόρφωση για τις γραμμές συγκόλλησης Beam Hezhj3-In 1 H

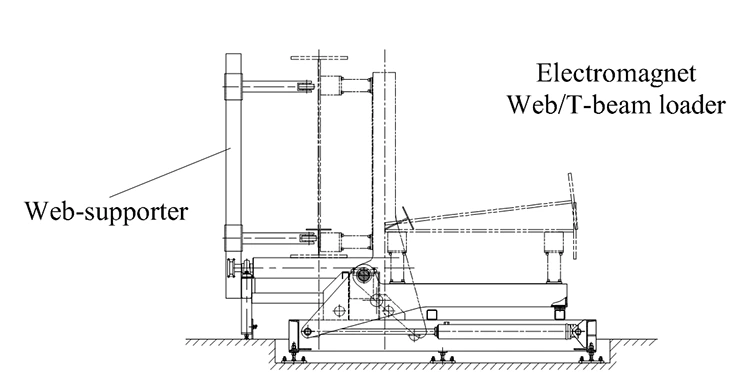

Με βάση τις τυποποιημένες γραμμές συγκόλλησης δέσμης 3 σε 1 Η, προσθέστε ένα σύνολο ιστού φορτωτή, το οποίο συνιστά 4 τεμ. Βραχίονα φόρτωσης μαγνητών και 4pcs υποστηρικτή ιστού. Κάθε βραχίονας φόρτωσης ιστού υπάρχουν 2pcs μαγνήτη για τη συγκράτηση της πλάκας χάλυβα.

3. Επιλογή 2:

Σύμφωνα με διαφορετικά αιτήματα από τους πελάτες, παρέχουμε επίσης τη διαμόρφωση για τις γραμμές συγκόλλησης Beam Hezhj3-In 1 H

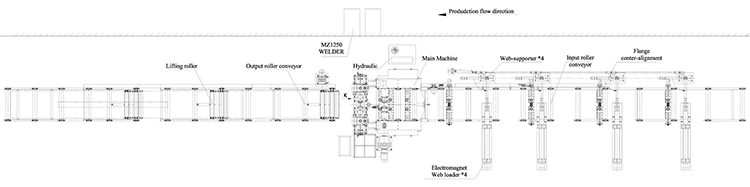

Με βάση τις τυποποιημένες γραμμές συγκόλλησης δέσμης 3 σε 1 Η, προσθέστε ένα σύνολο ιστού φορτωτή, το οποίο συνιστά 4 τεμ. Βραχίονα φόρτωσης μαγνητών και 4pcs υποστηρικτή ιστού. Κάθε βραχίονας φόρτωσης ιστού υπάρχουν 2pcs μαγνήτη για τη συγκράτηση της πλάκας χάλυβα.

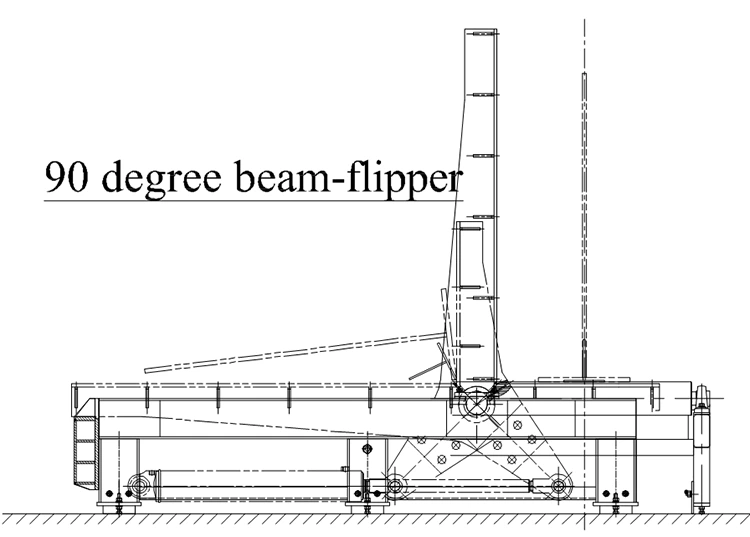

Με βάση τα παραπάνω, μπορούμε να προσθέσουμε ένα σύνολο 90 βαθμών φτερωτή δέσμη στον πίνακα κυλίνδρων εξόδου για την ανατροπή της συγκολλημένης δέσμης σε οριζόντια θέση.

3. Επιλογή 3:

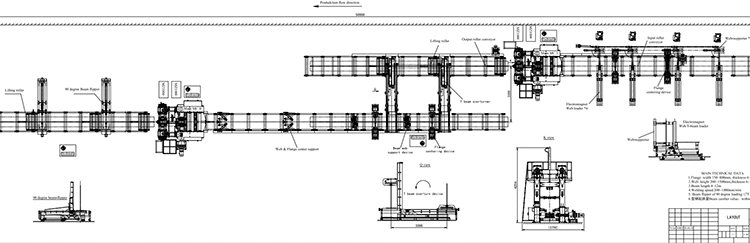

Μερικοί πελάτες ενδέχεται να χρειαστεί να αυξήσουν την παραγωγή παραγωγής, χρειάζονται μία γραμμή συγκόλλησης για να αποτελείται από 2 σύνολα σταθμού συγκόλλησης. Ο πρώτος σταθμός συγκόλλησης για τη συγκόλληση της 1ης φλάντζας και του ιστού για να σχηματίσει μια δέσμη Τ, το 2ο για τη συγκόλληση της συγκολλημένης δέσμης Τ και της 2ης φλόγας για να σχηματίσει μια δέσμη Η.

3.1 Έτσι με βάση τις τυπικές γραμμές συγκόλλησης δέσμης 3 σε 1 H, προσθέστε ένα σύνολο φορτωτή ιστού, το οποίο συνιστά 4 τεμ. Βραχίονα φόρτωσης μαγνητών και 4pcs υποστηρικτή ιστού. Κάθε βραχίονα φόρτωσης ιστού υπάρχουν 2pcs μαγνήτη για τη συγκράτηση της πλάκας ιστού χάλυβα.

3.2 Για να προσθέσετε 1 σύνολο ανατροπής δέσμης Τ για να μετατρέψετε τη δέσμη Τ σε 180 μοίρες και να τοποθετήσετε τη δέσμη Τ στη 2η φλάντζα στον πίνακα κυλίνδρων εισόδου του 2ου σταθμού συγκόλλησης.

3.3 Για να προσθέσετε ένα σύνολο από φτερά δοκού 90 βαθμών στον πίνακα κυλίνδρων εξόδου του 2ου σταθμού συγκόλλησης για την ανατροπή της συγκολλημένης δέσμης σε οριζόντια θέση.

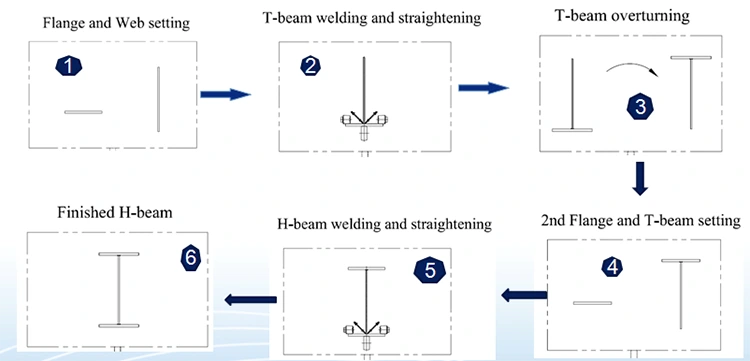

T Beam και ροή παραγωγής δέσμης Η

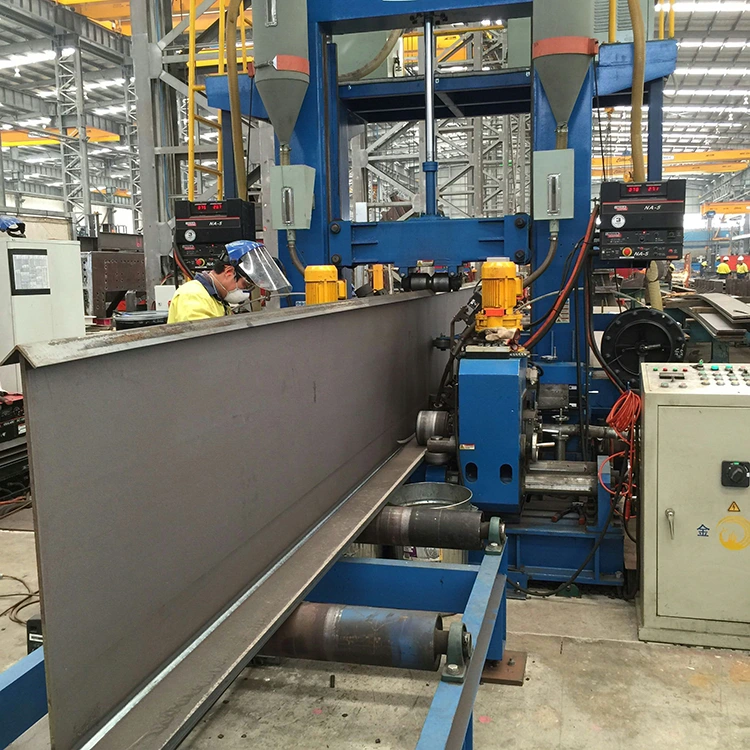

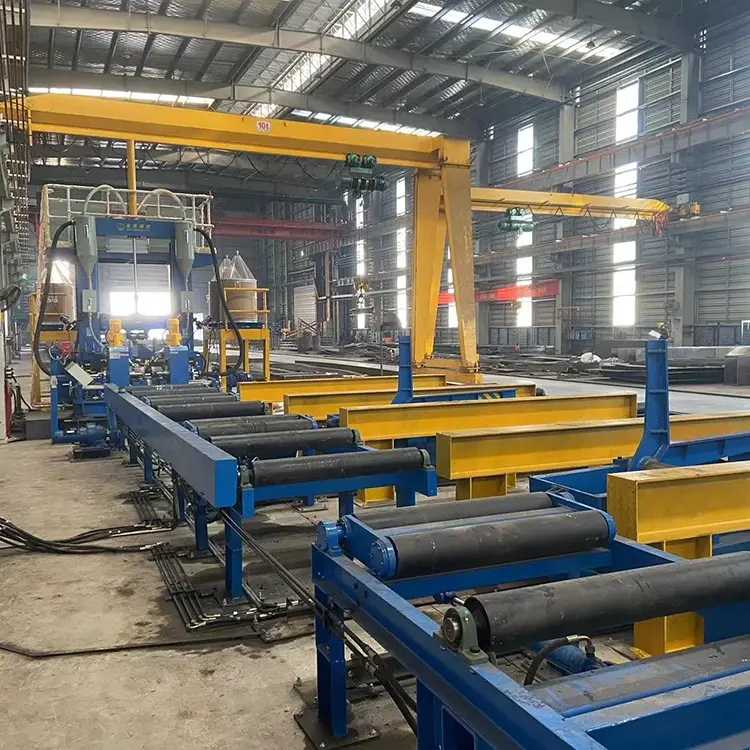

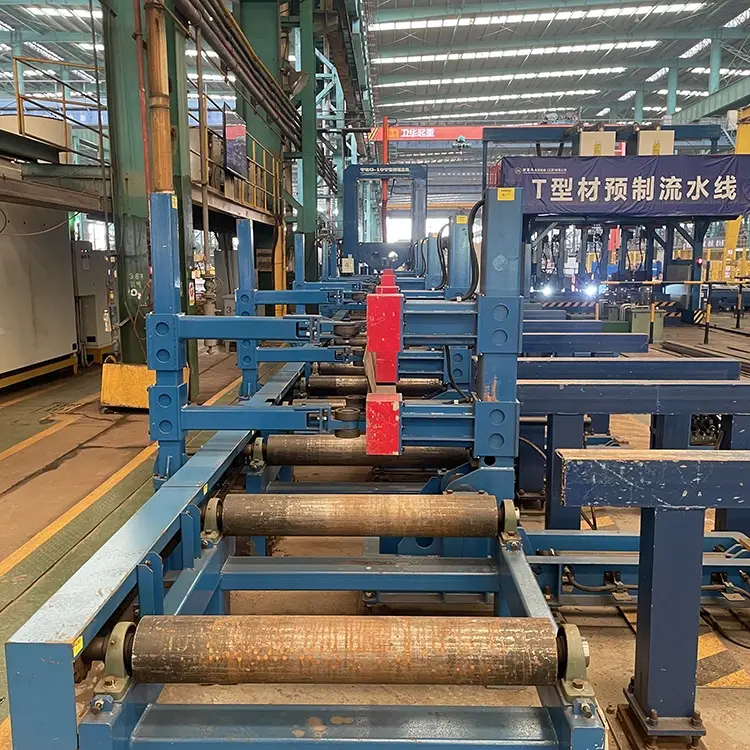

3-σε-1 Ενσωματωμένες γραμμές συγκόλλησης δέσμης H Εγκαταστάθηκαν στο εργοστάσιο των χρηστών
