Γραμμές συγκόλλησης δοκών 3 σε 1 H

ZHJΓραμμές συγκόλλησης δέσμης 3 σε 1 H

Η JINFENG WELDCUT είναι επαγγελματίας κατασκευαστής και προμηθευτής της ΚίναςΓραμμές συγκόλλησης δέσμης 3 σε 1 Hμε προσιτή τιμή. οΓραμμές συγκόλλησης δέσμης 3 σε 1 Hενσωματώνονται με τη συναρμολόγηση, τη συγκόλληση και το ίσιωμα στη φλάντζα μετά τη συγκόλληση σε ένα μηχάνημα για την κατασκευή συγκολλημένης δοκού H ή δοκού Τ. Μπορεί να πραγματοποιήσει την παραγωγή σε συγκολλημένη δοκό H ή T-beam με γρήγορη ταχύτητα και υψηλή ακρίβεια, η οποία έχει τα χαρακτηριστικά της απλής λειτουργίας, του λιγότερο καταλαμβανόμενου χώρου και της λιγότερης εργασίας.

Για όλα ταΓραμμές συγκόλλησης δέσμης 3 σε 1 Hπου κατασκευάζεται από την JINFENG WELDCUT θα έχει 12 μήνες εγγύηση, που είναι το μηχάνημα υψηλότερης απόδοσης για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από μεταλλικές κατασκευές, γέφυρες, κατασκευές.

Προδιαγραφές

Χαρακτηριστικό και Εφαρμογή

Γραμμές συγκόλλησης δέσμης 3 σε 1 Hέχει ως συνδυασμένη λειτουργία δέσμης H, συναρμολόγησης δοκού T, συγκόλλησης και ισιώματος παραμόρφωσης φλάντζας μετά τη συγκόλληση. Έτσι μπορεί να πραγματοποιήσει με ακρίβεια και ταχύτητα την παραγωγή δέσμης H και T. Έχει τα ακόλουθα πλεονεκτήματα: απλή λειτουργία, μικρότερο κόστος εργασίας και μικρή επιφάνεια κάλυψης.

Αυτή η γραμμή έχει δύο προαιρετικές διαδικασίες συγκόλλησης που μπορείτε να επιλέξετε ανάλογα με το πάχος της δομικής χαλύβδινης πλάκας που πρόκειται να συγκολληθεί:

ΕΠΙΛΟΓΗ Α: Συγκόλληση διπλού σύρματος μονού τόξου της οποίας ο ρυθμός εναπόθεσης είναι 40% υψηλότερος από τη γενική συγκόλληση με βυθισμένο τόξο μονού τόξου, Sot είναι ιδιαίτερα κατάλληλη για το πάχος του χάλυβα κατασκευής του οποίου το πάχος είναι μικρότερο από 20 mm.

ΕΠΙΛΟΓΗ Β: Συγκόλληση μονού τόξου μονού σύρματος. Είναι κατάλληλο για μεγαλύτερη περιοχή συγκόλλησης πάχους πλάκας.

Λεπτομέριες

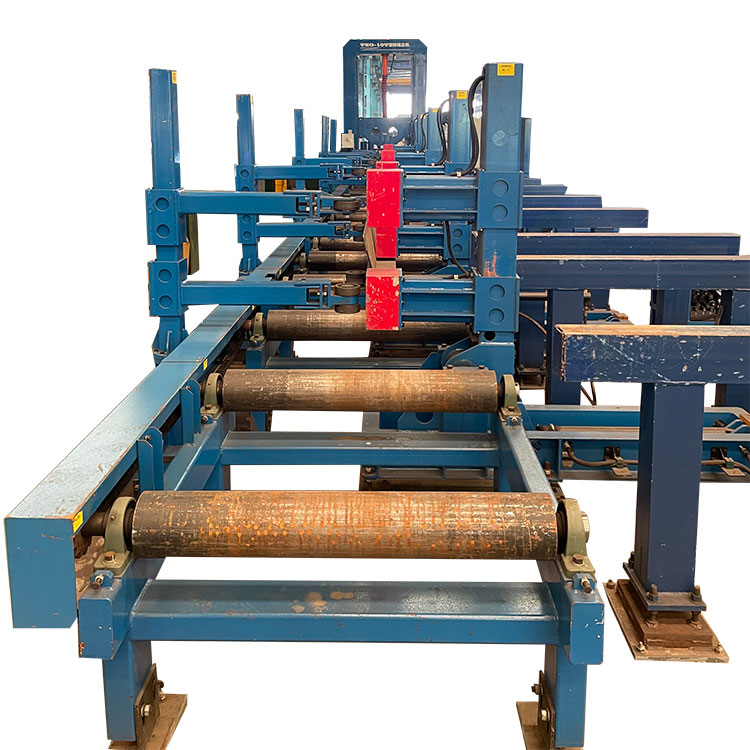

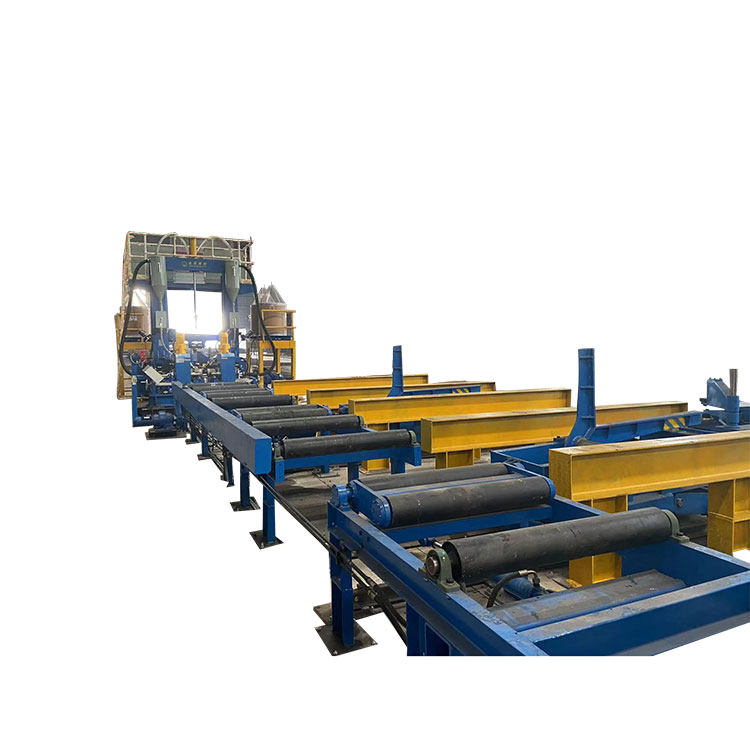

Το τυπικό ZHJΓραμμές συγκόλλησης δέσμης 3 σε 1 HΑποτελείται από ένα κυλινδρικό τραπέζι εισόδου, κύριο σταθμό συγκόλλησης και ισιώματος, κυλινδρικό τραπέζι εξόδου. Στον κύριο σταθμό συγκόλλησης και ευθυγράμμισης υπάρχουν εγκατεστημένες μονάδες ανάκτησης ροής, κεφαλή συγκόλλησης με φακό και συσκευές σύσφιξης για φλάντζα και ιστό. Η τυπική γραμμή περιλαμβάνει επίσης τις πηγές ισχύος συγκόλλησης, τον υδραυλικό σταθμό και το κιβώτιο λειτουργίας ελέγχου.

1. Standard ZHJΓραμμές συγκόλλησης δέσμης 3 σε 1 H

2. ΕΠΙΛΟΓΗ 1:

Σύμφωνα με διαφορετικά αιτήματα από πελάτες, παρέχουμε επίσης τη διαμόρφωση για το ZHJΓραμμές συγκόλλησης δέσμης 3 σε 1 Hως εξής:

Με βάση τις τυπικές γραμμές συγκόλλησης δέσμης H 3 σε 1, προσθέστε ένα σετ φόρτωσης ιστού, το οποίο αποτελείται από 4 τεμάχια βραχίονα φόρτωσης μαγνήτη και 4 τεμάχια υποστήριξης ιστού. Σε κάθε βραχίονα φόρτωσης ιστού υπάρχουν 2 τεμάχια μαγνήτη για τη συγκράτηση του χαλύβδινου ιστού.

3. ΕΠΙΛΟΓΗ 2:

Σύμφωνα με διαφορετικά αιτήματα από πελάτες, παρέχουμε επίσης τη διαμόρφωση για το ZHJΓραμμές συγκόλλησης δέσμης 3 σε 1 Hως εξής:

Με βάση τις τυπικές γραμμές συγκόλλησης δέσμης H 3 σε 1, προσθέστε ένα σετ φόρτωσης ιστού, το οποίο αποτελείται από 4 τεμάχια βραχίονα φόρτωσης μαγνήτη και 4 τεμάχια υποστήριξης ιστού. Σε κάθε βραχίονα φόρτωσης ιστού υπάρχουν 2 τεμάχια μαγνήτη για τη συγκράτηση του χαλύβδινου ιστού.

Με βάση τα παραπάνω, μπορούμε να προσθέσουμε ένα σετ πτερυγίων δέσμης 90 μοιρών στο κυλινδρικό τραπέζι εξόδου για την ανατροπή της συγκολλημένης δοκού σε οριζόντια θέση.

3. ΕΠΙΛΟΓΗ 3:

Μερικοί πελάτες μπορεί να χρειαστεί να αυξήσουν την παραγωγή, χρειάζονται μία γραμμή συγκόλλησης που να αποτελείται από 2 σετ σταθμών συγκόλλησης. Ο πρώτος σταθμός συγκόλλησης για τη συγκόλληση της 1ης φλάντζας και του ιστού για να σχηματιστεί μια δοκός Τ, ο 2ος για τη συγκόλληση της συγκολλημένης δοκού Τ και η 2η φλάντζα για να σχηματιστεί μια δοκός H.

3.1 Έτσι, Με βάση τις τυπικές γραμμές συγκόλλησης με δέσμη H 3 σε 1, προσθέστε ένα σετ φορτωτή ιστού, το οποίο αποτελείται από 4 τεμ βραχίονα φόρτωσης μαγνήτη και 4 τεμ. Σε κάθε βραχίονα φόρτωσης ιστού υπάρχουν 2 τεμάχια μαγνήτη για τη συγκράτηση του χαλύβδινου ιστού.

3.2 Για να προσθέσετε ένα σετ πτερυγίων δέσμης 90 μοιρών στο κυλινδρικό τραπέζι εξόδου του 1ου σταθμού συγκόλλησης για την ανατροπή της συγκολλημένης δοκού σε οριζόντια θέση.

3.3 Για να προσθέσετε έναν εγκάρσιο μεταφορέα τύπου αλυσίδας για να μετακινήσετε τη δέσμη Τ οριζόντια στον 2ο σταθμό συγκόλλησης.

3 σε 1 Ενσωματωμένες γραμμές συγκόλλησης δέσμης H που είναι εγκατεστημένες στο εργοστάσιο των Χρηστών

βίντεο
