Συστήματα δομικής κατασκευής κοπής πλάσματος

JINFENG® είναι επαγγελματίας κατασκευαστής και προμηθευτής της ΚίναςΣυστήματα δομικής κατασκευής κοπής πλάσματοςμε προσιτή τιμή. οΣυστήματα δομικής κατασκευής κοπής πλάσματοςείναι υψηλής απόδοσης μηχανές αντιμετώπισης πλάσματος για την εκτέλεση της κοπής πλάσματος σε διαφορετικά προφίλ χάλυβα δοκού Η (I beam), λωρίδας, γωνιών, καναλιού και τετράγωνου/ορθογώνιου σωλήνα με βραχίονα ρομπότ.

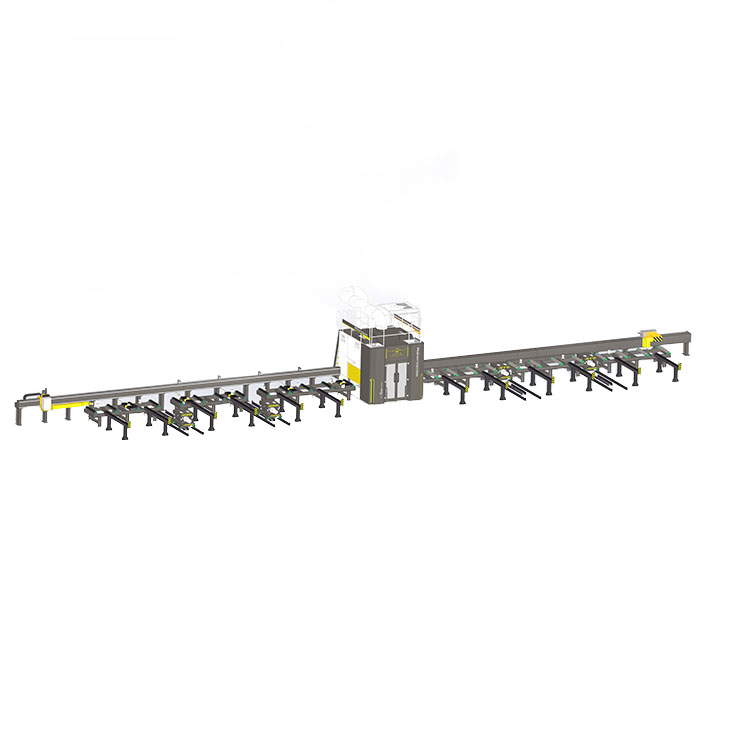

PKG500L



Συστήματα δομικής κατασκευής κοπής πλάσματος



Για όλα ταΣυστήματα δομικής κατασκευής κοπής πλάσματοςκαι οι μηχανές κοπής πλάσματος που κατασκευάζονται από την JINFENG WELDCUT θα έχουν 2 χρόνια εγγύηση και είναι εξοπλισμένες με τραπέζια Roller, cross cart, φίλτρο σκόνης, σύστημα κοπής πλάσματος και προαιρετικές λειτουργίες όπως συσκευή σήμανσης dot peen, σήμανση λέιζερ, κοπή οπών με λέιζερ και υποστηρίζουν όλες τις διεπαφές CAD-CAM. Το PKGΣυστήματα δομικής κατασκευής κοπής πλάσματοςείναι η πιο προηγμένη ρομποτική γραμμή κοπής πλάσματος για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικές βιομηχανίες.



Προδιαγραφές



Μοντέλο	Δοκός H	Λωρίδα	Γωνία	E-γωνία	Κανάλι	Σωλήνας SQ	Μήκος	Βάρος
							12000 mm	12Τ
PKG500L	150*120mm- 1000*500 χλστ	100*5mm â 1000*30mm	100*75mm- 500*150 χλστ	75*75mm- 220*220 χλστ	100*50mm- 1000*500 χλστ	150*150mm- 500*400 χλστ
Υποστήριξη κοπής πλάσματος, σήμανση πλάσματος, κοπή με λέιζερ, σήμανση λέιζερ, σήμανση με κουκκίδες, λογισμικό CAD-CAM



Χαρακτηριστικό και Εφαρμογή



1.Το PKG500LΣυστήματα δομικής κατασκευής κοπής πλάσματοςείναι ένας εξοπλισμός κοπής υψηλού αυτοματισμού ενσωματωμένος με έναν βραχίονα ρομπότ έξι αξόνων ABB. Με μια βασική λειτουργία από έναν χειριστή, η γραμμή ξεκινά την αυτόματη επεξεργασία από τη φόρτωση υλικού και την εκφόρτωση εξαρτημάτων μετά την κοπή πλάσματος.

2. Ένα PKG500LΣυστήματα δομικής κατασκευής κοπής πλάσματοςμε έναν χειριστή μπορεί να αντικαταστήσει:

Γραμμή διάτρησης δοκού

Πριονοκορδέλα

Γωνιακή Γραμμή

Γραμμή επεξεργασίας πιάτων/ράβδων

Μηχανή αντιμετώπισης

Μηχανή σήμανσης



3. Η γραμμή μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να επιτρέπει τον απομακρυσμένο έλεγχο μέσω του προγράμματος προβολής ομάδας για τους μηχανικούς από τον κατασκευαστή να πραγματοποιούν εύκολα την απομακρυσμένη διάγνωση για να λύσουν τα προβλήματα μέσω Διαδικτύου χωρίς να στείλουν μηχανικούς στο χώρο εργασίας.

3. Το σύστημα CNC παρέχει πλήρη έλεγχο όλου του συστήματος κύριας γραμμής (ρομπότ, κυλινδρικό τραπέζι, εγκάρσιος μεταφορέας, καρότσι μέτρησης και λαβή, σύστημα σήμανσης)ã

4. Μπορεί να διαβάσει αρχεία *.gen που δημιουργούνται από Tribon/AM, αρχεία DSTV που εξάγονται από λογισμικό σχεδίασης TEKLA και άλλες μορφές.

5. Αυτό το PKG500LΣυστήματα δομικής κατασκευής κοπής πλάσματοςχρησιμοποιείται ευρέως σε χαλύβδινες κατασκευές (πλαίσιο δέσμης για την κατασκευή κτιριακών κατασκευών, γεφυρών, σιδηροδρόμου, ρυμουλκούμενων, βαγονιών τραίνων, κορδονιών σκαλοπατιών, χειρολισθήρων και άλλου δευτερεύοντος χάλυβα), χαλύβδινων κατασκευών και υπεράκτιων (Beam coping για κορυφαίες τοποθεσίες, χώρους διαβίωσης, υποθαλάσσιες κατασκευές, σκελετό υποθαλάσσιου σκελετού, υποστηρικτικές δομές, σωλήνες , υποθαλάσσιες κατασκευές και πλαίσια στήριξης) και εφαρμόζονται στην ξηρά.





Λεπτομέριες



Αυτό το PKG500LΣυστήματα δομικής κατασκευής κοπής πλάσματοςαποτελείται από:

Σταυρό κάρο

Καροτσάκι μέτρησης και λαβή

Τραπέζι Roller εισόδου

Θάλαμος κοπής ρομπότ πλάσματος

Τραπέζι κυλίνδρου εξόδου



Άποψη δομής

Cross cart - φόρτωση

Με ενσωματωμένο καρότσι στο κυλινδρικό τραπέζι εισόδου του PKG500LΣυστήματα δομικής κατασκευής κοπής πλάσματος, οι δοκοί H και άλλα προφίλ μπορούν να μετακινηθούν στο σημείο που απαιτείται, χωρίς τη χρήση του γερανού για μείωση του κινδύνου γερανού στο 0.

Καροτσάκι μέτρησης και λαβή

Τροφοδοσία του προφίλ στον θάλαμο κοπής ταυτόχρονα για τη μέτρηση του μήκους του τροφοδοτούμενου προφίλ.

Συσκευή σήμανσης με κουκκίδες

Παρέχετε μόνιμη σήμανση ιχνηλασιμότητας του αριθμού ανταλλακτικού.

Κεφαλή κοπής με λέιζερ

Παρέχετε τις οπές κοπής με λέιζερ σε ιστό δέσμης H με υψηλή ακρίβεια και υψηλή ποιότητα.



Θάλαμος κοπής ρομπότ

Με την εγκατάσταση ενός βραχίονα ρομπότ 6 αξόνων μέσα στο θάλαμο κοπής για την εκτέλεση της υψηλής ποιότητας κοπής σε προφίλ.

Κονσόλα λειτουργίας

LCD 19 ιντσών με οθόνη αφής.



Τραπέζια κυλίνδρων εισόδου/εξόδου

Με την εργασία των κυλινδρικών τραπεζιών, οι μηχανές αντιμετώπισης δέσμης H επιτυγχάνουν τον υψηλό αυτοματισμό που λειτουργεί για να μειώσει την εργασία και να αυξήσει την παραγωγή.

Σταυρό καρότσι â εκφόρτωση

Με ενσωματωμένο καρότσι στο κυλινδρικό τραπέζι εξόδου του PKG500LΣυστήματα δομικής κατασκευής κοπής πλάσματος, τα εξαρτήματα μετά την κοπή μπορούν να μετακινηθούν στο σημείο που χρειάζεται, χωρίς τη χρήση του γερανού για μείωση του κινδύνου γερανού στο 0.
