Η JINFENG WELDCUT είναι επαγγελματίας κατασκευαστής και προμηθευτής της ΚίναςΜηχανή συναρμολόγησης δοκών Hs με προσιτή τιμή. οΜηχανή συναρμολόγησης δοκών HΕίναι μηχανήματα υψηλής απόδοσης για την εκτέλεση της συγκόλλησης με κόλληση / σημειακή συγκόλληση για τη συναρμολόγηση των 2 φλαντζών και 1 ιστού σε σχήμα Η με τεχνολογία συγκόλλησης CO2/MAG.
Για όλα ταΜηχανή συναρμολόγησης δοκών HΑυτά που κατασκευάζονται από την JINFENG WELDCUT θα έχουν 2 χρόνια εγγύηση και είναι εξοπλισμένα με κυλινδρικό τραπέζι εισόδου, τραπέζι κυλίνδρου εξόδου, υδραυλικό σταθμό. Μπορεί να πραγματοποιήσει αυτόματη συγκόλληση σημείου για τη συναρμολόγηση της δέσμης H. Το HG/ZHGΜηχανή συναρμολόγησης δοκών Hs είναι το μηχάνημα υψηλότερης απόδοσης για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από μεταλλικές κατασκευές, γέφυρες, κατασκευές.
Μοντέλο |
HG1800
|
HG2000
|
ZHG1800 |
ZHG2000 |
ZHG2500 |
ZHG3200 |
Πλάτος φλάντζας (mm) |
200-800 |
200-800 |
200-800 |
200-800 |
200-1000 |
200-1200 |
Ύψος ιστού (mm) |
200-1800 |
200-2000 |
200-1800 |
200-2000 |
200-2500 |
200-3200 |
Μήκος δέσμης H |
4000-15000mm |
|||||
Τραπέζι κυλίνδρου εισόδου |
12000 mm |
|||||
Τραπέζι κυλίνδρου εξόδου |
12000 mm |
|||||
Υδραυλικός σταθμός |
1 μονάδα |
|||||
Ταχύτητα συναρμολόγησης |
0,5-5,5 m/min (βήμα λιγότερο) |
|||||
Ελεγχος |
Ρύθμιση ταχύτητας μετατροπέα AC |
|||||
Στοίχιση στο κέντρο |
Υδραυλικός +μηχανισμός |
|||||
Συγκολλητές CO2/MAG |
2 untis |
Οι μηχανές συναρμολόγησης δοκών H είναι ο κύριος εξοπλισμός για τη συναρμολόγηση της χαλύβδινης δομής H-Beam, η οποία ταιριάζει με πολλά μηχανικά χέρια για να πραγματοποιήσει την τοποθέτηση και τη σύσφιξη της χαλύβδινης πλάκας. Εξοπλίζεται με Υδραυλικά, πνευματικά στοιχεία, μορφοτροπέα κ.λπ. και στη συνέχεια μπορεί αυτόματα, για να συναρμολογήσει τη δέσμη Τ ή δέσμη H με υψηλή απόδοση και ακρίβεια. Έχει την απλή λειτουργία και υψηλή αυτόματη λειτουργία. Εφαρμόζεται κυρίως στη συναρμολόγηση κωνικής δοκού και ευθείας δοκού.
Οι μηχανές συναρμολόγησης δέσμης H αποτελούνται από κύλινδρο εισόδου με κεντρική διάταξη ευθυγράμμισης, κύλινδρο εξόδου, κύρια μηχανή, υδραυλικό σύστημα, ηλεκτρικό κιβώτιο ελέγχου κ.λπ. συσκευή, συσκευή τροχού πίεσης, φακοί συγκόλλησης, συσκευή μετάδοσης κυλίνδρων κ.λπ.
Άποψη δομής

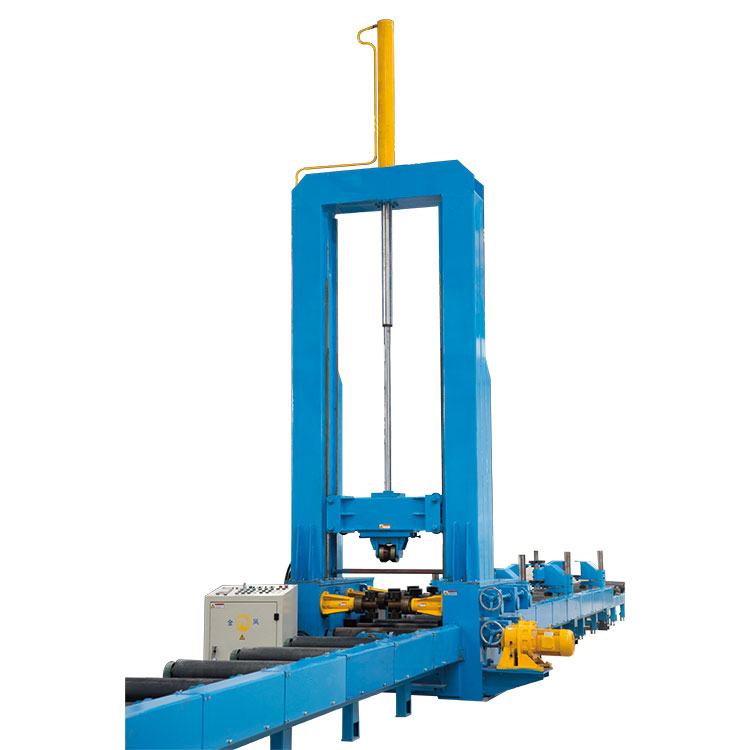

HGΜηχανή συναρμολόγησης δοκών H

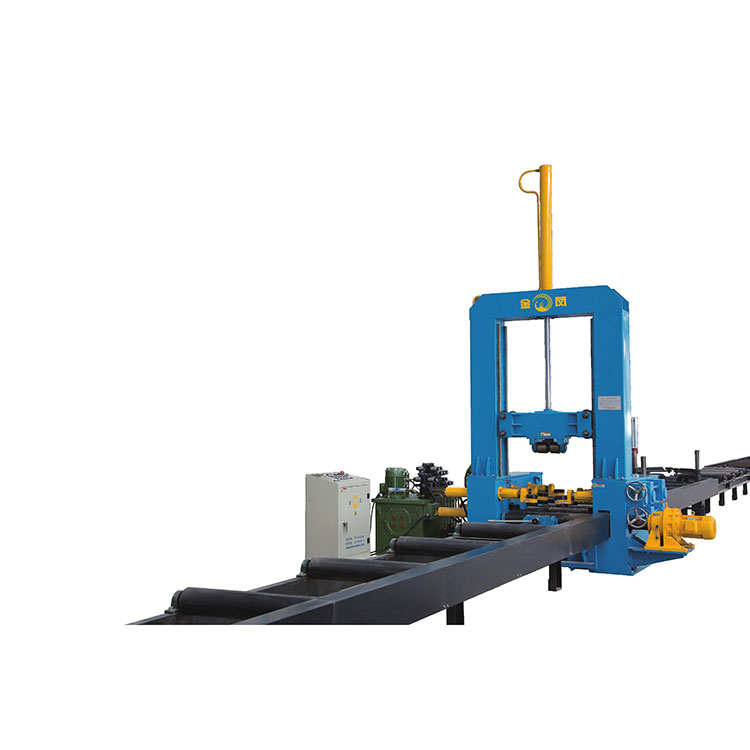

ZHGΜηχανή συναρμολόγησης δοκών H- Βαρύ καθήκον
Μηχανές συναρμολόγησης δέσμης H εγκατεστημένες στο εργοστάσιο των Χρηστών
