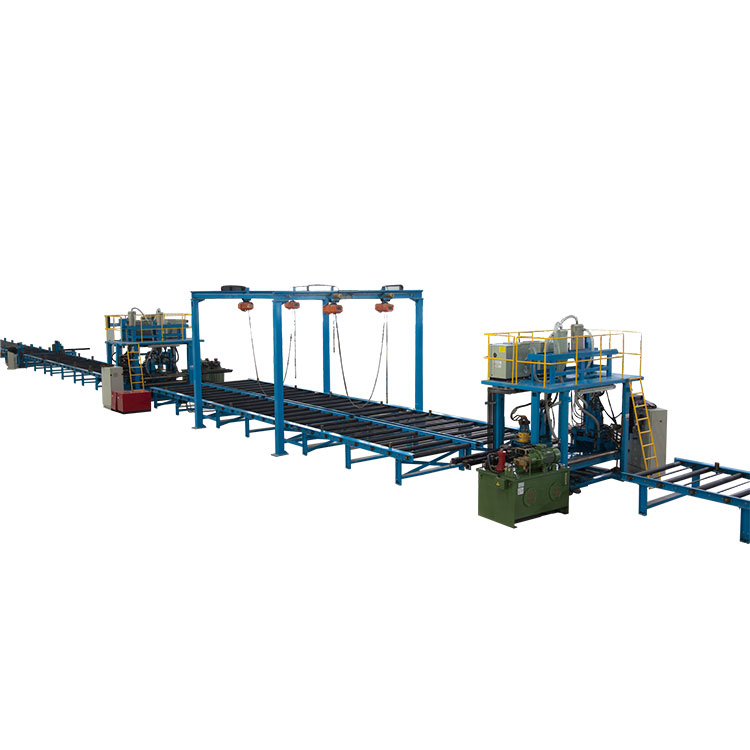

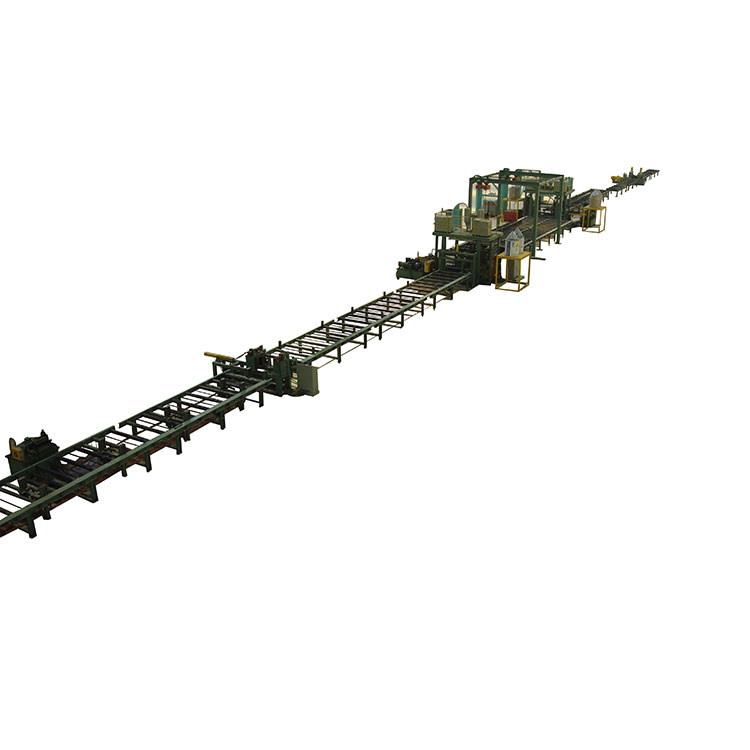

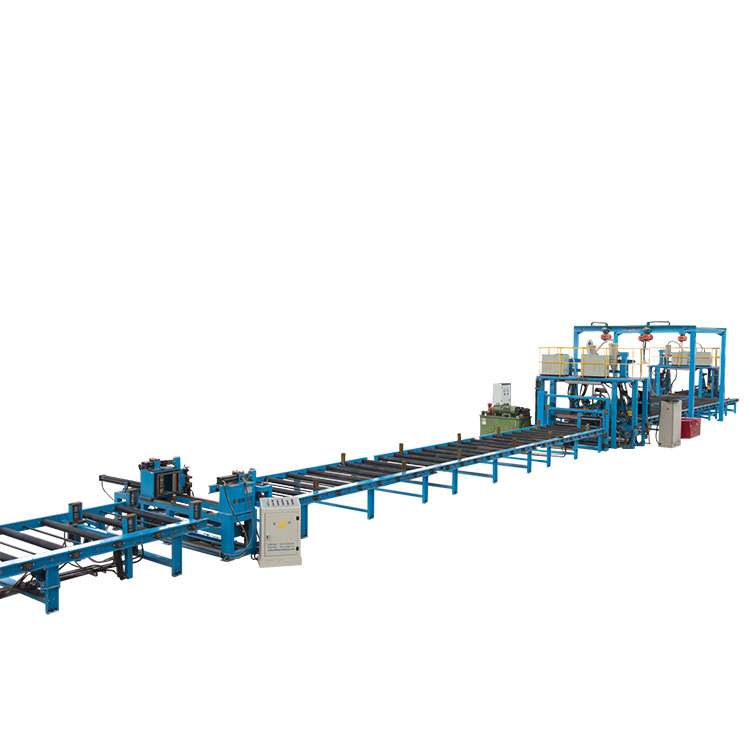

HW15Οριζόντιες γραμμές συγκόλλησης δοκού Hείναι γραμμές παραγωγής δέσμης H υψηλής απόδοσης σε συνδυασμό με διαφορετικούς εξοπλισμούς και εργαλεία, τα οποία κατασκευάζονται από την JINFENG WELDCUT που είναι ο επαγγελματίας κατασκευαστής και προμηθευτής HW στην ΚίναΟριζόντιες γραμμές συγκόλλησης δοκού Hμε προσιτή τιμή. Το HWΟριζόντιες γραμμές συγκόλλησης δοκού Hπαρέχουν περισσότερη ασφάλεια και υψηλή απόδοση για την παραγωγή δοκών H ή Τ.
Η JINFENG WELDCUT θα παρέχει 2 χρόνια εγγύηση για το HWΟριζόντιες γραμμές συγκόλλησης δοκού H. Τα κύρια ηλεκτρικά στοιχεία των παραγωγών δέσμης H επιλέγονται από την παγκοσμίου φήμης μάρκα που θα φέρει πιο βολικό για τους χρήστες να βρίσκουν τα ανταλλακτικά σε τοπικό επίπεδο χωρίς να απομακρυνθούν από μεγάλη απόσταση από την Κίνα. Το HWΟριζόντιες γραμμές συγκόλλησης δοκού Hείναι οι πιο προηγμένες και υψηλής αυτοματοποίησης γραμμές παραγωγής για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικούς κλάδους.
Μοντέλο |
HW3015 |
HW2015 |
|
Ύψος ιστού δέσμης H |
300-1500mm |
200-1500mm |
|
Πάχος ιστού |
5-14 mm |
5-14 mm |
|
Πλάτος φλάντζας δοκού H |
150-500mm |
150-500mm |
|
Πάχος φλάντζας |
6-25 mm |
6-25 mm |
|
Κωνική γωνία δέσμης |
Μέγιστη 15° |
Μέγιστη 8° |
|
Μήκος δέσμης H |
5000-15000mm |
|
|
Τύποι συγκόλλησης |
Προ-κολλητική συγκόλληση με CO2/MAG με το χέρι |
||
Πλήρης συγκόλληση με SAW (συγκόλληση με υποβρύχιο τόξο) |
|||
H θέση συναρμολόγησης δοκού |
Οριζόντιος |
||
Μηχανή συναρμολόγησης δέσμης H |

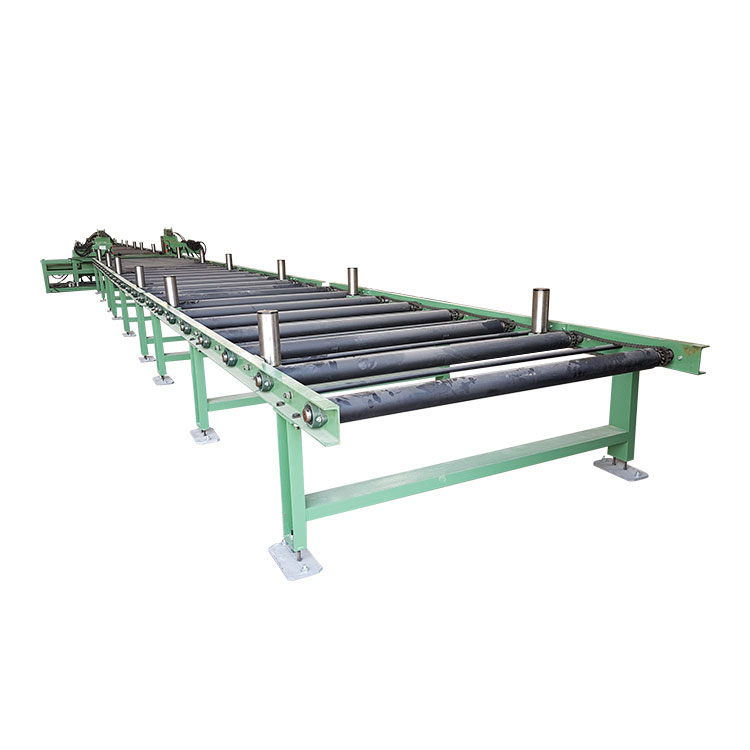

1 σετ, με κυλινδρικό τραπέζι εισόδου και εξόδου, για συγκόλληση προ-κολλήματος |
||
Τραβήξτε τη μηχανή συγκόλλησης με δέσμη H |
1 σετ, μπροστινή μηχανή με κυλινδρικό τραπέζι εξόδου, για πλήρη συγκόλληση |
||
1 σετ, πίσω μηχανή με κυλινδρικό τραπέζι εισόδου και εξόδου, για πλήρη συγκόλληση |
|||
Μηχάνημα ανατροπής δοκού τύπου αλυσίδας Η |
1 σετ, μέγιστη φόρτωση για 4 τόνους |
1. HWΟριζόντιες γραμμές συγκόλλησης δοκού Hείναι γραμμές παραγωγής υψηλού αυτοματισμού για την παραγωγή της συγκολλημένης δοκού I και H με λιγότερους εργάτες και λιγότερους γερανούς.
2. Υψηλή απόδοση παραγωγής για ελαφριά συγκολλημένη δοκό.
3. Συγκόλληση με ένα πέρασμα σε 2 ραφές συγκόλλησης ταυτόχρονα.
4. Χρειάζεστε μόνο έναν τύπο ανατροπής 180 μοιρών.
5. HWΟριζόντιες γραμμές συγκόλλησης δοκού Hχρησιμοποιούνται ευρέως σε χαλύβδινες κατασκευές και χαλύβδινες κατασκευές για την παραγωγή δοκού H για την κατασκευή εργαστηρίου, αποθήκης, εργαστηρίου εργοστασίων κ.λπ.
5. Ο εύκαμπτος σχεδιασμός του εξοπλισμού συγκόλλησης επιτρέπει την υποστήριξη οποιωνδήποτε εμπορικών σημάτων των πηγών ισχύος συγκόλλησης.
6. Διατίθενται πιστοποιητικά CE, ECA.
Κατάλογος των μονάδων εξοπλισμού που χρησιμοποιούνται στο HWΟριζόντιες γραμμές συγκόλλησης δοκού H
1-Χώρος συναρμολόγησης, περιλαμβάνει:
Μηχανές συναρμολόγησης μίας οριζόντιας δοκού H με τραπέζι κυλίνδρου â συσφίγγουν και προσαρμόζουν τα 3 τεμάχια πλάκας (1 ιστός και 2 φλάντζες) στη θέση H και κάνουν το πέπλο στην κεντρική θέση των 2 φλαντζών. Στη συνέχεια, ο εργαζόμενος μπορεί να χρησιμοποιήσει τη μηχανή συγκόλλησης CO2/MAG για να συγκολλήσει με το χέρι την κεφαλή των 3 πλακών σε μήκος περίπου 300 mm. στη συνέχεια ανοίξτε τον σφιγκτήρα και τα 3 τεμάχια των πλακών με την κεφαλή προ-συγκολλημένη σε σχήμα Η και μεταφερθείτε σε κυλινδρικό τραπέζι στον επόμενο σταθμό συγκόλλησης.

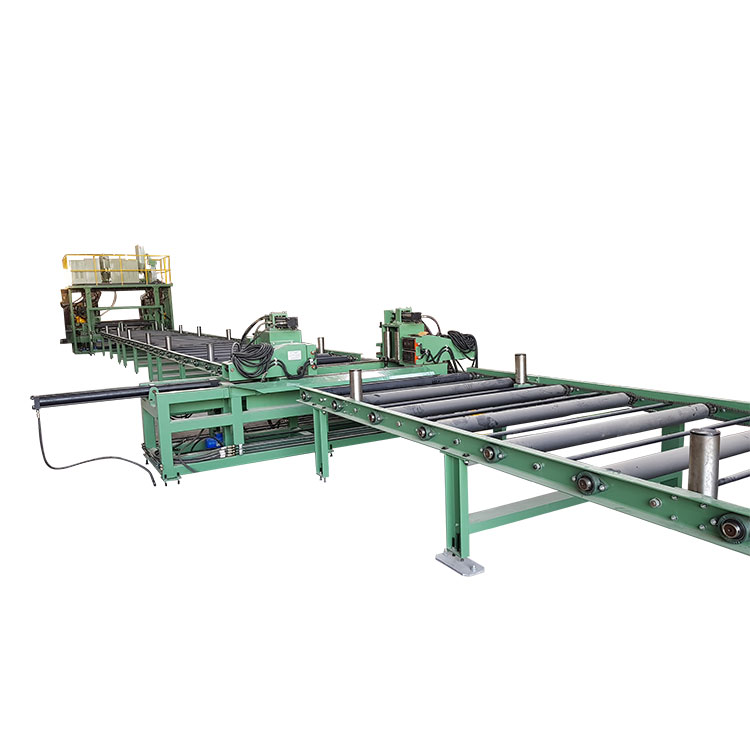

Συναρμολόγηση δοκού H σε οριζόντια θέση
2-Η περιοχή συγκόλλησης #1, περιλαμβάνει:
Ένα σετ έλξης μέσω μηχανής συγκόλλησης. Με ένα σετ στερέωσης ιστού και φλάντζες για τοποθέτηση του ιστού στην κεντρική θέση 2 φλάντζες.
Το μηχάνημα εδώ χρησιμοποιεί την τεχνολογία συγκόλλησης διπλού σύρματος για πλήρη συγκόλληση με τεχνολογία συγκόλλησης με βυθισμένο τόξο.
Συγκόλληση δοκού H σε οριζόντια θέση
Ανατροπή δοκού 3-H, περιλαμβάνει:
Μετά την πλήρη συγκόλληση στην επάνω πλευρά της δοκού H, η δοκός H θα μετακινηθεί έξω από το μπροστινό τράβηγμα μέσω των μηχανών συγκόλλησης δοκού H και θα μετακινηθεί στην περιοχή για ανατροπή.
Η συσκευή ανατροπής είναι ένα πλαίσιο με εργαλεία ανύψωσης με αλυσίδες. Οι αλυσίδες σηκώνουν τη δοκό H και λειτουργούν για να κάνουν την αλυσίδα να κινείται, έτσι ώστε η δοκός H να ανατραπεί κατά 180 μοίρες για να αφήσουν τις κάτω πλευρές που χρειάζονται συγκόλληση να κοιτούν προς τα πάνω.
Συσκευή ανατροπής
4-Η περιοχή συγκόλλησης #2, περιλαμβάνει:
Η μηχανή συγκόλλησης έλξης σε αυτή την περιοχή είναι για τη συγκόλληση της δέσμης H που έχουν ήδη 1 πλευρική συγκόλληση στη μηχανή συγκόλλησης έλξης μέσω #1.
5-Χώρος ευθυγράμμισης.
Αυτή είναι μια προαιρετική μηχανή για τη γραμμή οριζόντιας γραμμής συγκόλλησης δοκού H. Οι Χρήστες μπορούν να επιλέξουν να προσθέσουν ένα σετ μηχανικής ευθυγράμμισης φλάντζας δοκού H μετά τη γραμμή, για να ισιώσουν τις φλάντζες της δοκού H μετά τη συγκόλληση.
Μηχάνημα ισιώματος
Πώς να παράγετε μια συγκολλημένη δοκό H/I σε οριζόντια θέση;
Ακολουθεί το διάγραμμα ροής παραγωγής για την παραγωγή συγκολλημένης δοκού H σε οριζόντια θέση
Διάγραμμα ροής παραγωγής
Γραμμές συγκόλλησης δέσμης H που έχουν εγκατασταθεί στο εργοστάσιο του Usersâ
