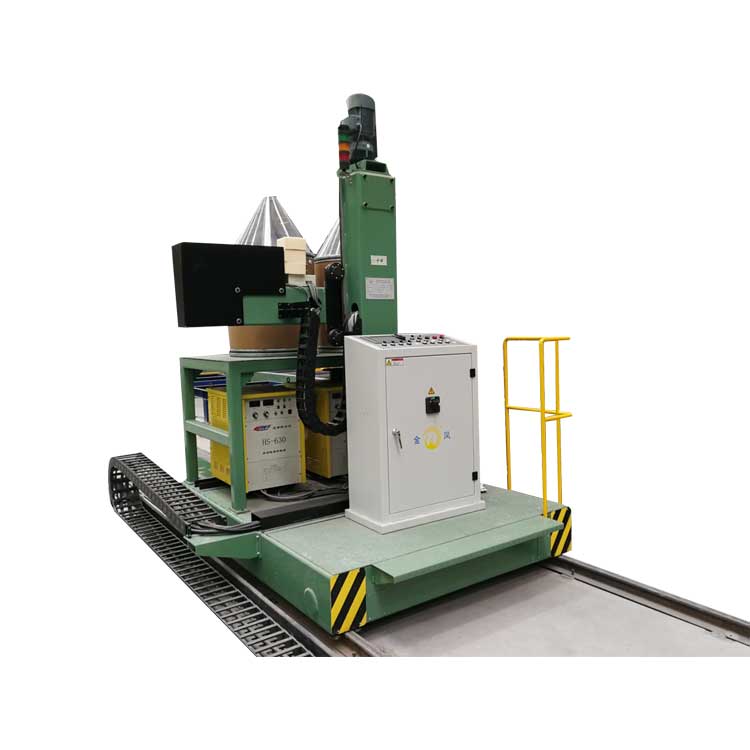

Μηχανές συγκόλλησης Box Beam Esw Electroslag

Η JINFENG WELDCUT θα παρέχει εγγύηση 1 έτους για τοΜηχανές ηλεκτροσυγκόλλησης με δέσμη κουτιού ESW. Τα κύρια ηλεκτρικά στοιχεία των γραμμών παραγωγής δέσμης Box επιλέγονται από την παγκοσμίου φήμης μάρκα που θα φέρουν πιο βολικό για τους χρήστες να βρίσκουν τα ανταλλακτικά σε τοπικό επίπεδο χωρίς να απομακρύνονται από μεγάλη απόσταση από την Κίνα.Μηχανές ηλεκτροσυγκόλλησης με δέσμη κουτιού ESWείναι οι πιο προηγμένοι και υψηλής απόδοσης εξοπλισμός για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από μεταλλικές κατασκευές, χαλύβδινες κατασκευές και υψηλές κατασκευές.

Άποψη δομής

Προδιαγραφές

ΟΧΙ.	ΜΟΝΤΕΛΟ	XZHB15	XZM2016
1	Πλάτος δοκού κουτιού	□300～□1500 χιλ	300~2000 mm
2	Ύψος δοκού κουτιού	□300～□1500 χιλ	300~1600 mm
3	Μήκος δοκού κουτιού	6000-15000   mm	4000-15000 mm
4	Μήκος ράγας	17000mm (2 μηχανές που μοιράζονται τις ίδιες ράγες)	20000 mm
5	Άνοιγμα σιδηροτροχιάς	1400 χλστ	3500 χλστ
6	Ταχύτητα ανύψωσης δοκών	1380 mm/min	1600 mm
7	Διαμήκης ταχύτητα διαδρομής	800-4500 mm/min	800-4500 mm/min
8	Μορφή συγκόλλησης	Τύπος αναλώσιμου σύρματος, Τύπος αναλώσιμου ακροφυσίου	Τύπος αναλώσιμου σύρματος, Τύπος αναλώσιμου ακροφυσίου
9	Λειτουργία οδήγησης	Διπλή κίνηση
10	Τρόπος ελέγχου	Αδιάλειπτη ρύθμιση ταχύτητας μεταβλητής συχνότητας

Χαρακτηριστικό και Εφαρμογή

Μηχανές ηλεκτροσυγκόλλησης με δέσμη κουτιού ESWείναι ένα εξαιρετικό προϊόν που λανσαρίστηκε από την Jinfeng Welding and Cutting Company για τη βιομηχανία μεταλλικών κατασκευών. Είναι ένας ειδικός εξοπλισμός συγκόλλησης ειδικά σχεδιασμένος για τη συγκόλληση δοκού κουτιού. Προκειμένου να εξασφαλιστεί επαρκής ακαμψία και αντίσταση στρέψης κατά την κατασκευή της δοκού κιβωτίου, τα διαφράγματα (δηλαδή πιο άκαμπτες πλάκες) συγκολλούνται γενικά στο εσωτερικό της δοκού κιβωτίου. Αυτό το μηχάνημα είναι ένας ειδικός εξοπλισμός για τη συγκόλληση των συγκολλήσεων μεταξύ της εξωτερικής πλάκας της δοκού κιβωτίου και των εσωτερικών διαφραγμάτων. Ο εξοπλισμός έχει τα ακόλουθα πλεονεκτήματα:

1.1. Είναι εξοπλισμένα δύο σετ συστημάτων ηλεκτροσυγκόλλησης με ηλεκτροσυγκόλληση, τα οποία μπορούν να συγκολλήσουν ταυτόχρονα δύο συγκολλήσεις της ίδιας πλάκας διαχωρισμού.

1.2. Η ταχύτητα κίνησης του μηχανήματος χωρίζεται σε υψηλές και χαμηλές ταχύτητες, γεγονός που ευνοεί την ταχεία και ακριβή τοποθέτηση των οπών συγκόλλησης ηλεκτροσκωρίας.
1.3. Η δοκός προβόλου χρησιμοποιείται για τη συνολική ανύψωση και κατέβασμα και υπάρχει ένας κατακόρυφος μηχανισμός οδήγησης στην επαφή με την κολόνα, ο οποίος είναι εύκαμπτος και σταθερός.
Ο μηχανισμός διασταυρούμενου ολισθητήρα μπορεί να ρυθμίσει τη θέση του πιστολιού συγκόλλησης κατά τη συγκόλληση με ηλεκτροσκωρία για να αποτρέψει την απόκλιση συγκόλλησης.
1.5. Υψηλός βαθμός αυτοματισμού, αξιόπιστη λειτουργία, απλή δομή και άνετη λειτουργία και συντήρηση.

Μηχανές ηλεκτροσυγκόλλησης ESW με δοκό κουτιού που έχουν εγκατασταθεί στο εργοστάσιο των Χρηστών

Πώς να παράγετε μια συγκολλημένη δοκό Box από χαλύβδινη πλάκα;

Ακολουθεί το διάγραμμα ροής παραγωγής για την παραγωγή από πλάκες έως δέσμη H και τελική επιθεώρηση.
Διάγραμμα ροής παραγωγής
