Box Beam Welding Lines

Η JINFENG WELDCUT θα παρέχει εγγύηση 1 έτους για τοΓραμμές συγκόλλησης με δοκό κουτιού. Τα κύρια ηλεκτρικά στοιχεία των παραγωγών δέσμης Box επιλέγονται από την παγκοσμίου φήμης μάρκα που θα φέρουν πιο βολικό στους χρήστες να βρίσκουν τα ανταλλακτικά σε τοπικό επίπεδο χωρίς να απομακρυνθούν από μεγάλη απόσταση από την Κίνα. Το X15 AutomaticΓραμμές συγκόλλησης με δοκό κουτιούείναι οι πιο προηγμένες και υψηλής αυτοματοποίησης γραμμές παραγωγής για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικούς κλάδους.

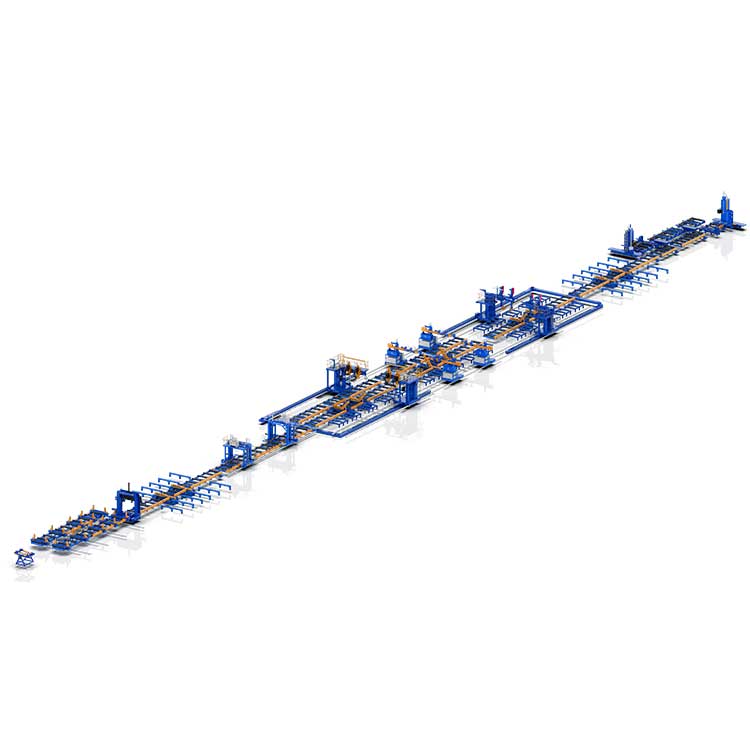

Άποψη δομής

Προδιαγραφές

Μοντέλο	Χ12	Χ15
Μέγεθος κιβωτίου-δοκού	300-1200mm	300-1500mm
Πάχος πλάκας	10-60mm	10-60mm
Μήκος δοκού κουτιού	6000-15000mm	6000-15000mm
Μέγιστο βάρος Box beam	≤30t (15000mm)	≤30t (15000mm)
Τύποι συγκόλλησης	1-κολλητική συγκόλληση με CO2/MAG χειροκίνητα
	2- Πίσω συγκόλληση με CO2/MAG σε αυτόματο
	3- Συγκόλληση ηλεκτροσκουριάς σε αυτόματο (ESW)
	4- Πλήρης συγκόλληση με SAW (συγκόλληση με υποβρύχιο τόξο)
Μηχανή συναρμολόγησης διαφράγματος	1 σετ
Μηχανή συναρμολόγησης κιβωτίου-δοκού	2 σετ (ένα για συναρμολόγηση τύπου U, ένα για συναρμολόγηση κουτιού)
Μηχανή ηλεκτροσυγκόλλησης σκωρίας	2 σετ, σύρμα αναλώσιμου τύπου
Μηχανή οπίσθιας συγκόλλησης CO2/MAG	2 σετ
Μηχανή συγκόλλησης πλήρωσης CO2/MAG	2 σετ
Μηχανή συγκόλλησης με βυθισμένο τόξο	2 σετ, τεχνολογία συγκόλλησης διπλού τόξου
Μηχανή φρεζαρίσματος τελικής όψης	1 σετ
Πτερύγιο δοκού 180° ανατροπή	2 σετ (4 τμχ), Φόρτωση 15 τόνους/σετ
Πτερύγιο δοκού 180° ανατροπή	5 σετ (10 τμχ), Φόρτωση 30 τόνους/σετ
Ατσάλινο καρότσι	1 σετ (3 τεμ.), Φόρτωση 30 τόνοι/σετ
Τραπέζια κυλίνδρων	~160 μέτρα
Υποστήριξη συλλογής δεδομένων για MES

Χαρακτηριστικό και Εφαρμογή

1.Το Χ15Γραμμές συγκόλλησης με δοκό κουτιούείναι γραμμές παραγωγής υψηλής αυτοματοποίησης για την παραγωγή των συγκολλημένων στηλών δοκών Box με λιγότερους εργάτες και λιγότερους γερανούς.
2. Η γραμμή μπορεί να ενσωματωθεί πλήρως με το σύστημα MES και να ολοκληρώσει την επικοινωνία σε πραγματικό χρόνο μεταξύ του ανώτερου υπολογιστή και του συστήματος ελέγχου, να ολοκληρώσει τη συλλογή δεδομένων του εξοπλισμού, να ανεβάσει όλα τα συλλεγμένα δεδομένα στο εργοστασιακό σύστημα MES (ή στο ανώτερο κεντρικό σύστημα σύστημα ελέγχου), και διασφαλίζουν την επικαιρότητα και την αποτελεσματικότητα της μετάδοσης πληροφοριών.
3. Ο σχεδιασμός και η προστασία πρέπει να πληρούν τις απαιτήσεις των σχετικών εθνικών προτύπων και την προστασία του περιβάλλοντος. Οι συσκευές ασφάλειας και προστασίας του εξοπλισμού πρέπει να πληρούν τα σχετικά βιομηχανικά πρότυπα.
4. ΑυτόΓραμμές συγκόλλησης με δοκό κουτιούχρησιμοποιούνται ευρέως σε μεταλλικές κατασκευές και μεταλλικές κατασκευές, για συγκόλληση στηλών δοκών Box για μεταλλικές κατασκευές, κτίρια υψηλού επιπέδου και μεταλλικές κατασκευές, ή γέφυρες κ.λπ.
5. Ο εύκαμπτος σχεδιασμός του εξοπλισμού συγκόλλησης επιτρέπει την υποστήριξη οποιωνδήποτε εμπορικών σημάτων των πηγών ισχύος συγκόλλησης.
6. Διατίθενται πιστοποιητικά CE, ECA.
7. Αυτή η γραμμή παρέχει την παραγωγή από ελαφριά δοκό έως πολύ βαριά δοκό με μεγάλο πάχος χωρίς αλλαγή εργαλείων ή εξοπλισμού.
8. Από τη συναρμολόγηση μέχρι το τέλος της όλης επεξεργασίας δεν χρειάζονται γερανοί εκτός από τη φόρτωση στην αρχή και την εκφόρτωση στο τέλος, που μειώνουν σημαντικά τον κίνδυνο χρήσης γερανών.

Ο κατάλογος των μηχανημάτων και του εξοπλισμού για τη δημιουργία μιας ολόκληρης γραμμής παραγωγής για την παραγωγή συγκολλημένης δοκού κιβωτίου:

1-Μηχανή συναρμολόγησης διαφράγματος
Αυτό το μηχάνημα είναι ένας ειδικός εξοπλισμός για τη συναρμολόγηση και τη συγκόλληση τοποθέτησης της ενισχυτικής πλάκας νευρώσεων στην εσωτερική κοιλότητα της δοκού κιβωτίου. Είναι το προτιμώμενο προϊόν για τις επιχειρήσεις κατασκευών από χάλυβα που παράγουν το τεμάχιο δοκού κουτιού για να μειώσουν την ένταση εργασίας και να βελτιώσουν την απόδοση εργασίας.


Μηχάνημα συναρμολόγησης 2-κουτιού-δοκού
Το μηχάνημα συναρμολόγησης κιβωτίων είναι ο βασικός εξοπλισμός για την παραγωγή δοκού κουτιού (στήλης), που ολοκληρώνει κυρίως τη συναρμολόγηση τεμαχίου κατεργασίας κιβωτίου δοκού (στήλης). Αυτό το μηχάνημα είναι ένας από τον απαραίτητο εξοπλισμό για τις επιχειρήσεις κατασκευών από χάλυβα για την παραγωγή δοκών κιβωτίων.
Ένα μηχάνημα για συναρμολόγηση τύπου U.
Ένα μηχάνημα είναι για συναρμολόγηση τύπου Box.


3-Μηχανή ηλεκτροσυγκόλλησης σκωρίας
Η μηχανή συγκόλλησης με πρόβολο ηλεκτροσκωρίας XZHB15 είναι ένα εξαιρετικό προϊόν που λανσαρίστηκε από την Jinfeng Welding and Cutting Company για τη βιομηχανία μεταλλικών κατασκευών. Είναι ένας ειδικός εξοπλισμός συγκόλλησης ειδικά σχεδιασμένος για τη συγκόλληση δοκού κουτιού. Προκειμένου να εξασφαλιστεί επαρκής ακαμψία και αντίσταση στρέψης κατά την κατασκευή της δοκού κιβωτίου, τα διαφράγματα (δηλαδή πιο άκαμπτες πλάκες) συγκολλούνται γενικά στο εσωτερικό της δοκού κιβωτίου. Αυτό το μηχάνημα είναι ένας ειδικός εξοπλισμός για τη συγκόλληση των συγκολλήσεων μεταξύ της εξωτερικής πλάκας της δοκού κιβωτίου και των εσωτερικών διαφραγμάτων.


Μηχανή οπίσθιας συγκόλλησης 4-CO2/MAG
Η μηχανή συγκόλλησης με αέριο πρόβολο δοκού κιβωτίου σειράς XQHB15L είναι ένας ειδικός εξοπλισμός συγκόλλησης ειδικά σχεδιασμένος για συγκόλληση στήριξης δοκού κιβωτίου (στήλη) και συγκόλληση πλήρωσης μετά την υποστήριξη, ο οποίος λανσάρεται από την εταιρεία μας με βάση τη ζήτηση της αγοράς και την πολυετή εμπειρία στην ανάπτυξη εξοπλισμού μεταλλικών κατασκευών .

Μηχανή συγκόλλησης πλήρωσης 5-CO2/MAG
Η μηχανή συγκόλλησης με αέριο πρόβολο δοκού κιβωτίου σειράς XQHB15 είναι ένας ειδικός εξοπλισμός συγκόλλησης ειδικά σχεδιασμένος για συγκόλληση στήριξης δοκού κιβωτίου (στήλη) και συγκόλληση πλήρωσης μετά την υποστήριξη, που λανσάρεται από την εταιρεία μας με βάση τη ζήτηση της αγοράς και την πολυετή εμπειρία στην ανάπτυξη εξοπλισμού μεταλλικών κατασκευών .

6-Μηχανή συγκόλλησης με βυθισμένο τόξο
Η μηχανή συγκόλλησης με υποβρύχιο τόξο με πρόβολο δοκών κιβωτίου XMHB15 είναι ένα εξαιρετικό προϊόν που λανσαρίστηκε από την Jinfeng Welding and Cutting Company για τη βιομηχανία μεταλλικών κατασκευών. Είναι ένας ειδικός εξοπλισμός συγκόλλησης ειδικά σχεδιασμένος για τη συγκόλληση δοκών κιβωτίων μεγάλων και μεσαίου μεγέθους (κολώνες). Με τα χρόνια, μετά από συνεχή βελτιστοποίηση και βελτίωση, η απόδοση έγινε πιο τέλεια.

Μηχανή φρεζαρίσματος 7-τελικής όψης
Με την ταχεία ανάπτυξη των οικονομικών κατασκευών, οι κατασκευές, οι γέφυρες και άλλες βιομηχανίες έχουν ολοένα και πιο αυστηρές απαιτήσεις για την ποιότητα της μηχανικής κατασκευών από χάλυβα. Η άρθρωση άκρου της δοκού H, της δοκού κιβωτίου και της στήλης και των λεπτών εξαρτημάτων και η επεξεργασία της ακραίας όψης του τεμαχίου κατεργασίας έχουν γίνει μια ουσιαστική διαδικασία. Η επεξεργασία της τελικής όψης όχι μόνο βελτιώνει σημαντικά την ποιότητα του τεμαχίου εργασίας, μειώνει τα λάθη εγκατάστασης και κατασκευής στο εργοτάξιο, συντομεύει την περίοδο κατασκευής και βελτιώνει την απόδοση κατασκευής επί τόπου. Αποφέρει επίσης καλύτερα οικονομικά οφέλη στις επιχειρήσεις μεταλλικών κατασκευών. Σύμφωνα με την πραγματική κατάσταση επεξεργασίας των επιχειρήσεων μεταλλικών κατασκευών, η εταιρεία μας απορροφά τα πλεονεκτήματα παρόμοιων προϊόντων διεθνώς και λανσάρει εγκαίρως νέα προϊόντα για να καλύψει τη ζήτηση της αγοράς. Δεν χρησιμοποιείται μόνο στη βιομηχανία κατασκευών από χάλυβα, αλλά μπορεί επίσης να χρησιμοποιηθεί ως γενικός εξοπλισμός, που χρησιμοποιείται ευρέως σε βιομηχανίες κατασκευής γεφυρών, ηλεκτρικής ενέργειας, πετρελαίου, πετροχημικών και άλλων μηχανημάτων.


8-Πατυροβολίδα δοκού ανατροπή 180°
Δύο τεμάχια κινητών υδραυλικών βατραχοπέδιλων 180° χρησιμοποιούνται για την ανατροπή των τεμαχίων εργασίας που είναι συγκολλημένα στη μία πλευρά. Όταν εργάζεστε, ανασηκώστε το τεμάχιο εργασίας μακριά από το τραπέζι με κύλινδρο ή τη σχάρα του τεμαχίου εργασίας και ο μειωτήρας κινεί τα δύο βατραχοπέδιλα δοκών για να μετακινηθούν συγχρονισμένα για να μετακινήσετε το τεμάχιο εργασίας στο πλάι του κυλινδρικού τραπεζιού ή της σχάρας τεμαχίου εργασίας και, στη συνέχεια, δύο υδραυλικούς κυλίνδρους Οδηγήστε τους δύο βραχίονες για να περιστρέφονται ταυτόχρονα, μετακινήστε το τεμάχιο εργασίας στη μέση του κυλινδρικού τραπεζιού ή της σχάρας του τεμαχίου εργασίας μετά την ανατροπή και, στη συνέχεια, μεταφέρετε το τεμάχιο εργασίας στην επόμενη διαδικασία ή συγκόλληση.
Σύμφωνα με την πραγματική κατάσταση, δύο κομμάτια μπορούν να χρησιμοποιηθούν χωριστά ως ομάδα για να αναστρέψουν τη μικρή δέσμη. Ταυτόχρονα, 4 κομμάτια μπορούν επίσης να συνδυαστούν σε ένα γκρουπ για την ανατροπή μακριών δοκών. Υψηλή ευελιξία και αποτελεσματικότητα.


Το διάγραμμα ροής εργασίας των βατραχοπέδιλων δοκών:

9-Ατσάλινο καρότσι
Αυτός ο εξοπλισμός χρησιμοποιείται κυρίως για τον συντονισμό με τη διαδικασία παραγωγής για τη μετακίνηση του τεμαχίου εργασίας από το κυλινδρικό τραπέζι μεταφοράς ή άλλο εξοπλισμό στον εξοπλισμό που πρόκειται να υποβληθεί σε επεξεργασία. Το ατσάλινο καρότσι έχει κυρίως δύο λειτουργίες δράσης: περπάτημα και ανύψωση. Η μετατόπιση του τεμαχίου μπορεί να ολοκληρωθεί μέσω χειρισμού και ελέγχου. Ο εξοπλισμός έχει απλή δομή, βολική λειτουργία και σταθερή λειτουργία. Το μηχάνημα υιοθετεί σχεδιασμό βαρέως τύπου, με μέγιστο φορτίο 30 τόνων.


10-Τραπεζάκια με ρολό
Χρησιμοποιείται κυρίως για τη μεταφορά τεμαχίων εργασίας από τη συναρμολόγηση της δοκού κιβωτίου έως την ολοκλήρωση της συγκόλλησης, με την όψη του άκρου.

Πώς να παράγετε μια συγκολλημένη δοκό Box από χαλύβδινη πλάκα;

Ακολουθεί το διάγραμμα ροής παραγωγής για την παραγωγή από τις πλάκες μέχρι τη δέσμη H και την τελική επιθεώρηση.
Διάγραμμα ροής παραγωγής


Γραμμές συγκόλλησης με δοκό κουτιού εγκατεστημένες στο εργοστάσιο των χρηστών
