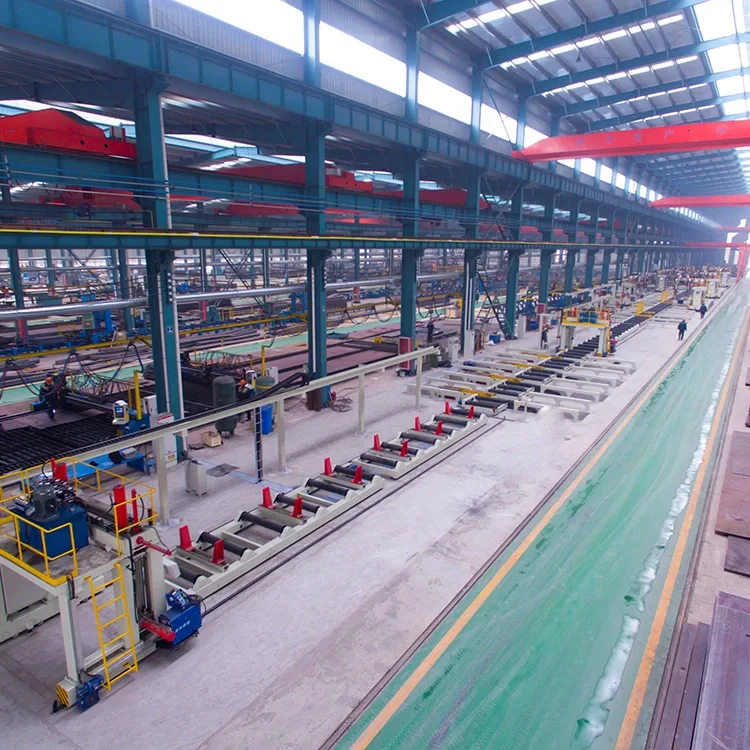

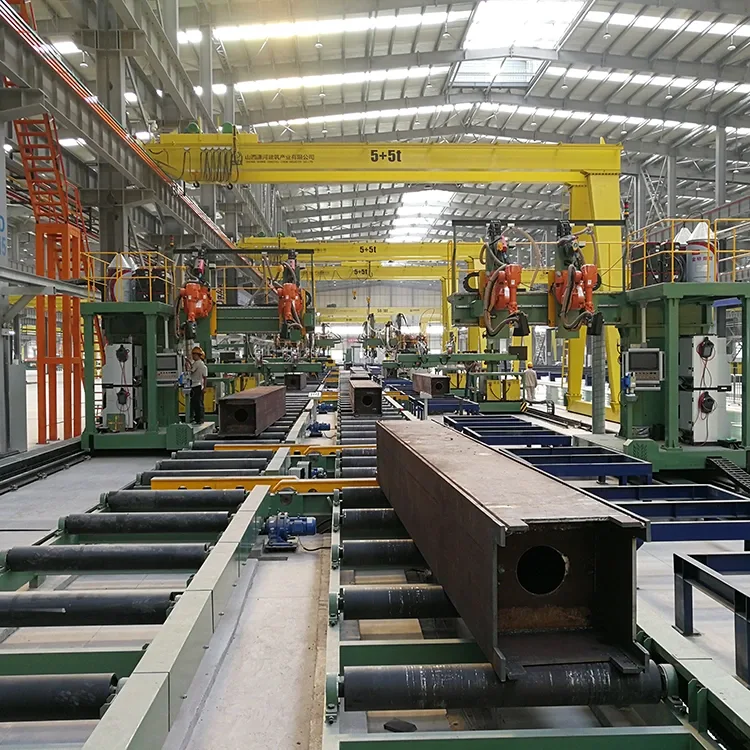

Γραμμές συγκόλλησης στήλης κουτιού

Το Jinfeng Weldcut θα παρέχει εγγύηση 1 έτους για τις γραμμές συγκόλλησης στη στήλη του Box. Τα κύρια ηλεκτρικά στοιχεία των παραγωγών της στήλης του Box επιλέγονται από την παγκοσμίου φήμης μάρκα που θα φέρει πιο βολικό για τους χρήστες να βρουν τα μέρη σε τοπικά χωρίς να πάρουν από μεγάλες αποστάσεις από την Κίνα. Οι γραμμές συγκόλλησης στήλης X15 AutomaticBox είναι οι πιο προηγμένες και υψηλές γραμμές παραγωγής αυτοματισμού για την αύξηση της παραγωγικότητας για τους τελικούς χρήστες από διαφορετικές βιομηχανίες.

Προδιαγραφές

Χαρακτηριστικό και εφαρμογή

1. Οι γραμμές συγκόλλησης της στήλης X15 είναι υψηλές γραμμές παραγωγής αυτοματισμού για την παραγωγή στήλης συγκολλημένων κιβωτίων με μικρότερους εργαζόμενους και μικρότερους γερανούς.

2.Η γραμμή μπορεί να είναι πλήρως ενσωμάτωση με το σύστημα MES και να ολοκληρώσει την επικοινωνία σε πραγματικό χρόνο μεταξύ του ανώτερου υπολογιστή και του συστήματος ελέγχου, να ολοκληρώσει τη συλλογή δεδομένων του εξοπλισμού, να μεταφορτώσει όλα τα δεδομένα που συλλέχθηκαν στο σύστημα MES (ή το ανώτερο κεντρικό σύστημα ελέγχου) και να εξασφαλίσουν την επικαιρότητα και την αποτελεσματικότητα της μετάδοσης πληροφοριών.

3. Ο σχεδιασμός και η προστασία πρέπει να πληρούν τις απαιτήσεις των σχετικών εθνικών προτύπων και της προστασίας του περιβάλλοντος. Η ασφάλεια και οι προστατευτικές συσκευές του εξοπλισμού πρέπει να πληρούν τα σχετικά βιομηχανικά πρότυπα.

4. Αυτές οι γραμμές συγκόλλησης στη στήλη χρησιμοποιούνται ευρέως σε κατασκευές χάλυβα και χάλυβα, για στήλες κιβωτίων συγκόλλησης για κτίριο κατασκευής χάλυβα, κατασκευές υψηλού επιπέδου και χάλυβα ή γέφυρες κ.λπ.

5. Ο ευέλικτος σχεδιασμός του εξοπλισμού συγκόλλησης επιτρέπει την υποστήριξη τυχόν εμπορικών σημάτων των πηγών ενέργειας συγκόλλησης.

6. CE, Πιστοποιημένα ECA είναι διαθέσιμα.

7. Αυτή η γραμμή παρέχει την παραγωγή από τη δέσμη φωτός σε πολύ βαριά δέσμη με μεγάλο πάχος χωρίς να αλλάζει εργαλεία ή εξοπλισμό.

8. Από τη συναρμολόγηση μέχρι το τέλος, η όλη επεξεργασία δεν χρειάζονται γερανούς εκτός από τη φόρτωση στην αρχή και την εκφόρτωση στο τέλος, οι οποίες μειώνουν σημαντικά τον κίνδυνο χρήσης γερανών.

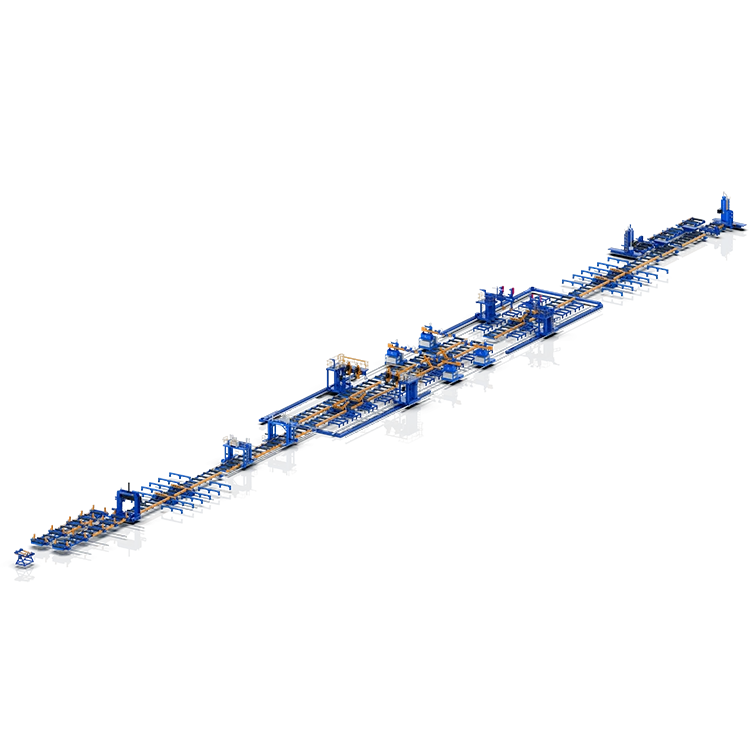

Ο κατάλογος των μηχανών και του εξοπλισμού για να καθιερώσει μια ολόκληρη γραμμή παραγωγής για την παραγωγή συγκολλημένης δέσμης κουτιού:

1- Μηχανή συναρμολόγησης διαφημονισμού

Αυτό το μηχάνημα είναι ένας ειδικός εξοπλισμός για τη συναρμολόγηση και τη συγκόλληση τοποθέτησης της ενισχυτικής πλάκας νευρώσεως στην εσωτερική κοιλότητα της στήλης του κιβωτίου. Είναι το προτιμώμενο προϊόν για τις επιχειρήσεις χάλυβα δομής που παράγουν το τεμάχιο εργασίας της στήλης για τη μείωση της έντασης εργασίας και τη βελτίωση της αποδοτικότητας της εργασίας.

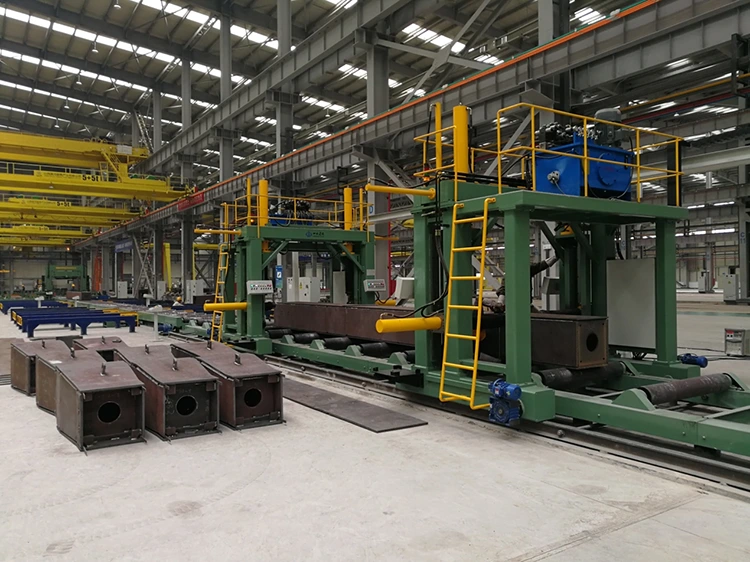

Μηχανή συναρμολόγησης στήλης 2 κουτιού

Το μηχάνημα συναρμολόγησης στήλης πλαισίου είναι ο βασικός εξοπλισμός για την παραγωγή της στήλης κουτιού (στήλη), η οποία ολοκληρώνει κυρίως τη συναρμολόγηση του κομματιού εργασίας της στήλης (στήλης). Αυτό το μηχάνημα είναι ένας από τους απαραίτητους εξοπλισμούς για τις επιχειρήσεις δομής χάλυβα για την παραγωγή δοκών κουτιού.

Ένα μηχάνημα για τη συναρμολόγηση τύπου u.

Ένα μηχάνημα είναι για συναρμολόγηση τύπου κουτιού.

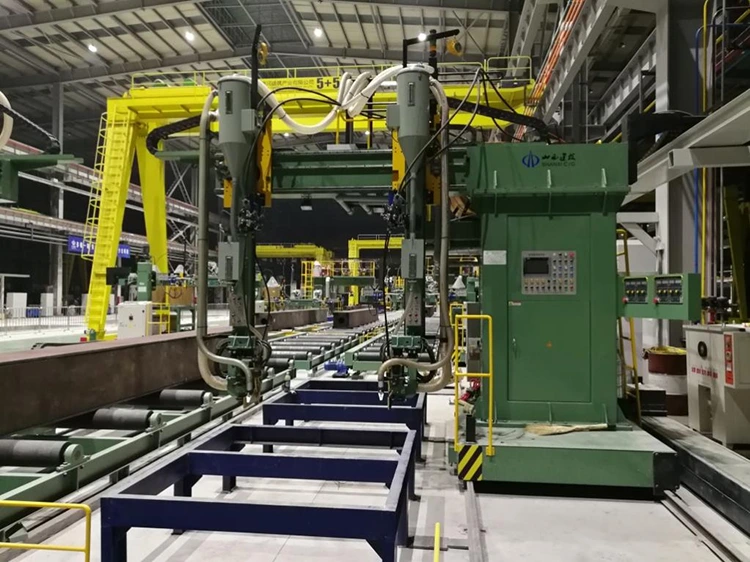

3- Μηχανή συγκόλλησης ηλεκτρο-σλάκας

Το XZHB15 Condilever Electroslag Welding Machine είναι ένα εξαιρετικό προϊόν που ξεκίνησε από την Jinfeng Welding and Cutting Company για τη βιομηχανία χάλυβα. Πρόκειται για έναν ειδικό εξοπλισμό συγκόλλησης ειδικά σχεδιασμένο για τη στήλη Box Welding. Προκειμένου να εξασφαλιστεί επαρκής ακαμψία και αντοχή στη στρέψη κατά τη διάρκεια της κατασκευής της στήλης του κουτιού, τα διαφράγματα (δηλ. Οι πιο σκληρές πλάκες) είναι γενικά συγκολλημένες στο εσωτερικό της στήλης του κουτιού. Αυτό το μηχάνημα είναι ένας ειδικός εξοπλισμός για τη συγκόλληση των συγκολλήσεων μεταξύ της εξωτερικής πλάκας της στήλης του κουτιού και των εσωτερικών διαφραγμάτων.

4- CO2/MAG πίσω μηχάνημα συγκόλλησης

XQHB15L Σειρά κουτιού στήλη Condilever Η μηχανή συγκόλλησης με θωρακισμένη συγκόλληση είναι ένας ειδικός εξοπλισμός συγκόλλησης ειδικά σχεδιασμένο για τη στήριξη της συγκόλλησης της στήλης κουτιού (στήλης) και της συγκόλλησης πλήρωσης μετά την υποστήριξη, η οποία ξεκινά από την εταιρεία μας με βάση τη ζήτηση της αγοράς και τα χρόνια εμπειρίας στην ανάπτυξη εξοπλισμού χάλυβα.

5- Μηχανή συγκόλλησης 5- CO2/MAG

XQHB15 Σειρά κουτιού στήλη πρόσοψη αερίου που θωρακίζεται η θωρακισμένη μηχανή συγκόλλησης είναι ένας ειδικός εξοπλισμός συγκόλλησης ειδικά σχεδιασμένο για τη στήριξη της συγκόλλησης της στήλης κιβωτίου (στήλης) και της συγκόλλησης πλήρωσης μετά την υποστήριξη, η οποία ξεκινά από την εταιρεία μας με βάση τη ζήτηση της αγοράς και τα χρόνια εμπειρίας στην ανάπτυξη του εξοπλισμού δομής χάλυβα.

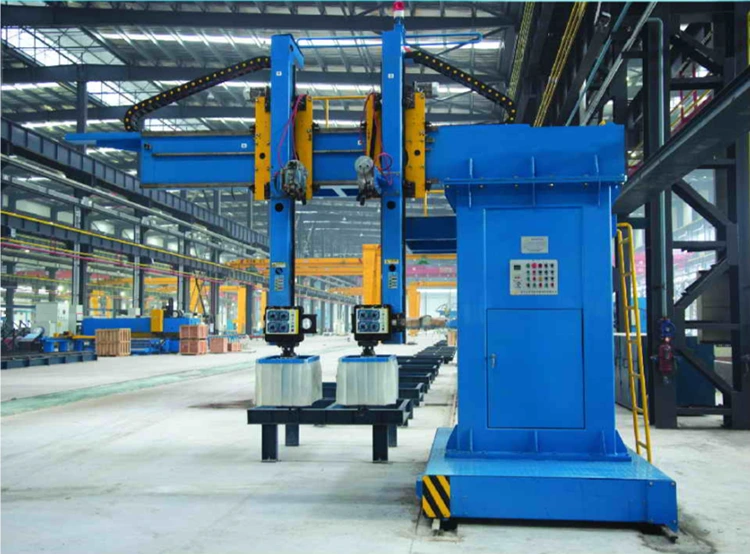

6- βυθισμένη μηχανή συγκόλλησης τόξου

Το XMHB15 Box Girder Girder Condilever βυθισμένο μηχάνημα συγκόλλησης τόξου είναι ένα εξαιρετικό προϊόν που ξεκίνησε από την Jinfeng Welding and Cutting Company για τη βιομηχανία χάλυβα δομής. Πρόκειται για έναν ειδικό εξοπλισμό συγκόλλησης ειδικά σχεδιασμένο για συγκόλληση μεγάλων και μεσαίων κιβωτίων κιβωτίων (στήλες). Με τα χρόνια, μετά από συνεχή βελτιστοποίηση και βελτίωση, η απόδοση έχει γίνει πιο τέλεια.

7- Μηχανή φρεζαρίσματος τελικού προσώπου

Με την ταχεία ανάπτυξη της οικονομικής κατασκευής, της κατασκευής, της γέφυρας και άλλων βιομηχανιών έχουν ολοένα και πιο αυστηρές απαιτήσεις για την ποιότητα της μηχανικής δομής χάλυβα. Η άκρη της δέσμης H, της στήλης και της στήλης και της στήλης και των λεπτών τμημάτων και η επεξεργασία του τελικού προσώπου του έργου έχουν γίνει μια ουσιαστική διαδικασία. Η επεξεργασία του τελικού προσώπου όχι μόνο βελτιώνει σημαντικά την ποιότητα του τεμαχίου εργασίας, μειώνει τα σφάλματα εγκατάστασης και κατασκευής επί τόπου, μειώνει την περίοδο κατασκευής και βελτιώνει την επιτόπια απόδοση κατασκευής. Επίσης, προσφέρει καλύτερα οικονομικά οφέλη για τις επιχειρήσεις χάλυβα δομής. Σύμφωνα με την πραγματική κατάσταση επεξεργασίας των επιχειρήσεων δομής χάλυβα, η εταιρεία μας απορροφά τα πλεονεκτήματα παρόμοιων προϊόντων σε διεθνές επίπεδο και ξεκίνησε έγκαιρα νέα προϊόντα για να καλύψει τη ζήτηση της αγοράς. Δεν χρησιμοποιείται μόνο στη βιομηχανία χάλυβα δομής, αλλά μπορεί επίσης να χρησιμοποιηθεί ως γενικός εξοπλισμός, που χρησιμοποιείται ευρέως στη γέφυρα, την ηλεκτρική ενέργεια, το πετρέλαιο, το πετροχημικό και άλλες βιομηχανίες παραγωγής μηχανημάτων.

8- Beam Flipper 180 ° Ανατροπή

Δύο τεμάχια κινητών υδραυλικών δοκών 180 ° χρησιμοποιούνται για την περιστροφή των τεμαχίων εργασίας που συγκολλούνται από τη μία πλευρά. Όταν εργάζεστε, σηκώστε το κομμάτι εργασίας μακριά από το τραπέζι κυλίνδρου ή το ράφι του έργου και ο μειωτής οδηγεί τα δύο πτερύγια δέσμης για να μετακινηθούν συγχρόνως για να μετακινήσετε το κομμάτι εργασίας στο πλαίσιο του κυλίνδρου ή στη μεταφορά και στη συνέχεια να μετακινήσετε το κομμάτι της εργασίας στο κέντρο ή το κομμάτι του κυλίνδρου ή συγκόλληση.

Σύμφωνα με την πραγματική κατάσταση, δύο κομμάτια μπορούν να χρησιμοποιηθούν ξεχωριστά ως ομάδα για να γυρίσουν τη σύντομη δέσμη. Ταυτόχρονα, 4 κομμάτια μπορούν επίσης να συνδυαστούν σε μία ομάδα για την ανατροπή των μεγάλων δοκών. Υψηλή ευελιξία και αποδοτικότητα.

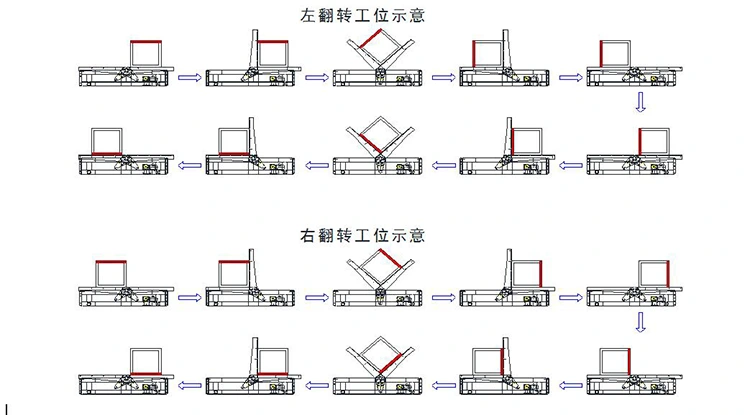

Το διάγραμμα ροής εργασίας των πτερυγίων δέσμης:

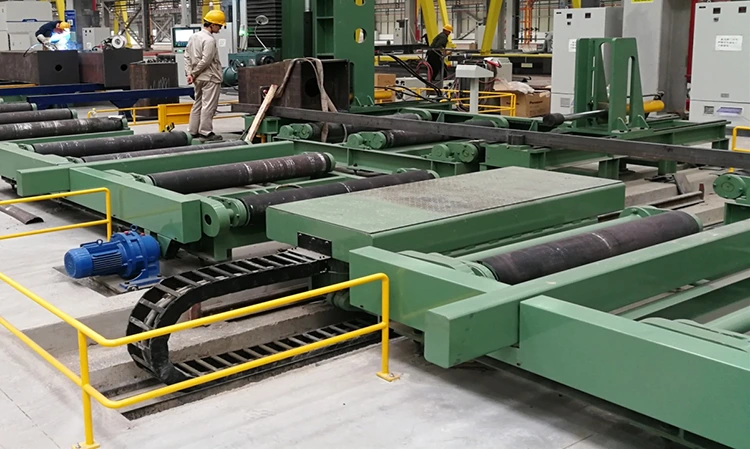

9- Χάλυβα

Αυτός ο εξοπλισμός χρησιμοποιείται κυρίως για να συντονιστεί με τη διαδικασία παραγωγής για να μετακινήσει το κομμάτι εργασίας από τον πίνακα μεταφοράς ή άλλο εξοπλισμό στον εξοπλισμό που πρόκειται να επεξεργαστεί. Το καροτσάκι χάλυβα έχει κυρίως δύο λειτουργίες δράσης: το περπάτημα και την ανύψωση. Η μετατόπιση του τεμαχίου εργασίας μπορεί να ολοκληρωθεί μέσω χειρισμού και ελέγχου. Ο εξοπλισμός διαθέτει απλή δομή, βολική λειτουργία και σταθερή λειτουργία. Το μηχάνημα υιοθετεί σχεδιασμό βαρέως τύπου, με μέγιστο φορτίο 30 τόνων.

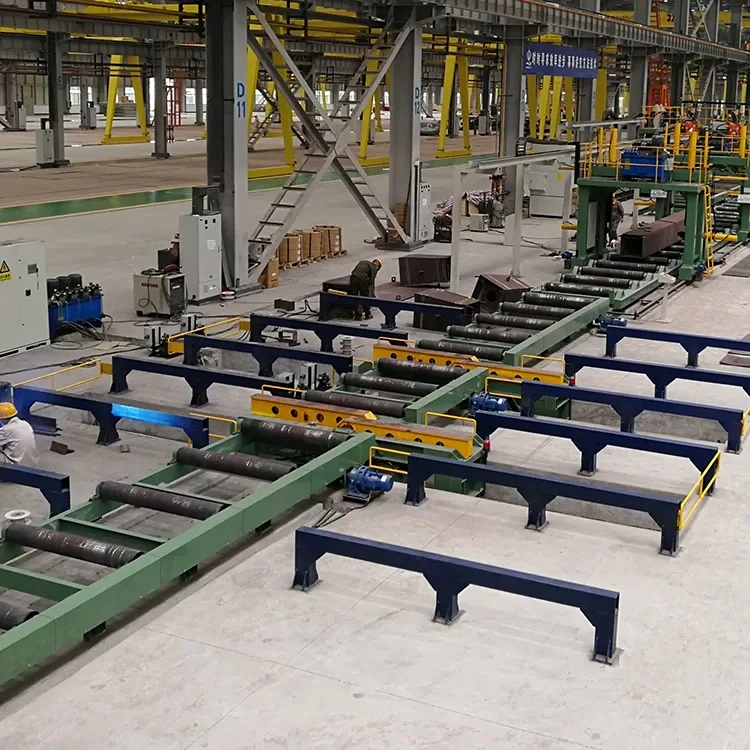

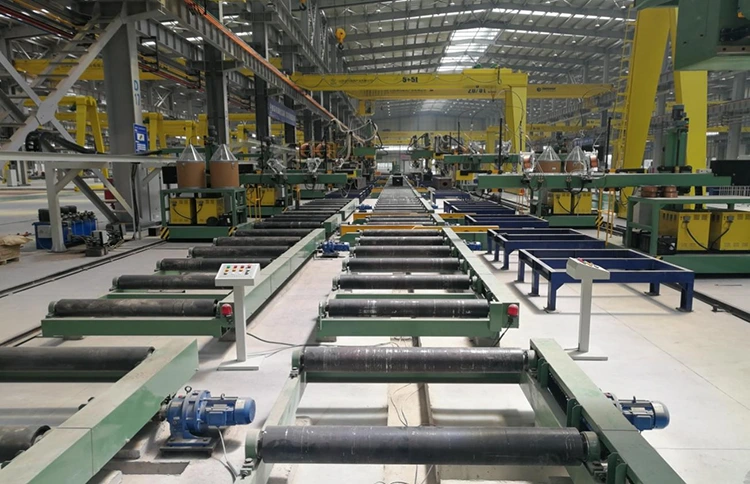

Πίνακες 10 κυλίνδρων

Χρησιμοποιείται κυρίως για τη μεταφορά τεμαχίων από τη συναρμολόγηση της στήλης κουτιού μέχρι την ολοκλήρωση της συγκόλλησης, που αντιμετωπίζει το τέλος.

Πώς να παράγετε μια συγκολλημένη στήλη από χαλύβδινη πλάκα;

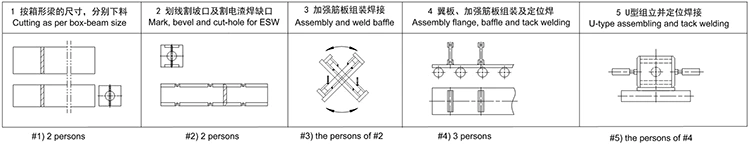

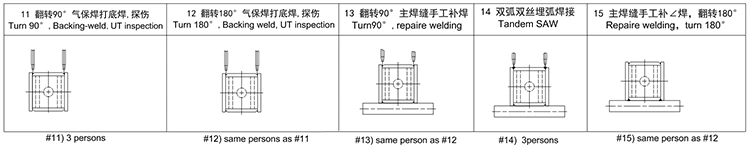

Ακολουθεί το διάγραμμα ροής παραγωγής για την παραγωγή από τις πλάκες μέχρι τη δέσμη H και την τελική επιθεώρηση.

Διάγραμμα ροής παραγωγής
